4层框架结构通讯所宿办楼结构图纸(柱下独立基础)
- 建筑类别：住宅,办公
- 建筑高度类型：多层建筑
- 建筑地上层数：4层
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢筋混凝土结构
- 钢筋混凝土结构：框架
- 基础形式 ：独立基础
- 结构安全等级：二级
- 地基基础设计等级：丙级
- 抗震设防烈度：8度抗震
- 参考图纸：18张
- 设计年代：近代
附件详情
该项目是陕西某公路通讯所宿办楼项目，地上4层，框架结构，抗震设防烈度为8度，采用柱下独立基础，基础设计等级为丙级。
该资料包含：
结构设计说明
，基坑开挖平面图，基础平面布置图，柱布置图，各层梁板图，地沟
平面布置图
，楼梯图等共计18张图。
分享投稿时间：近几年2月。

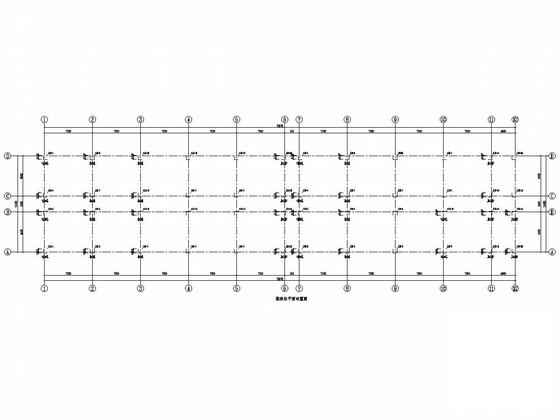

柱布置图

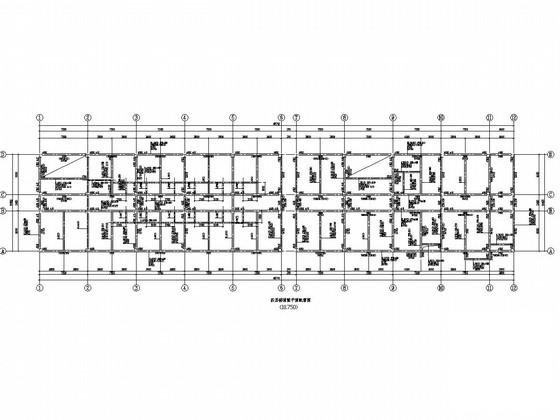

梁配筋图

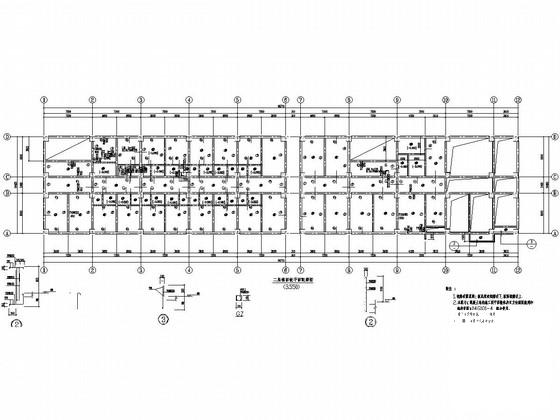

板配筋图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

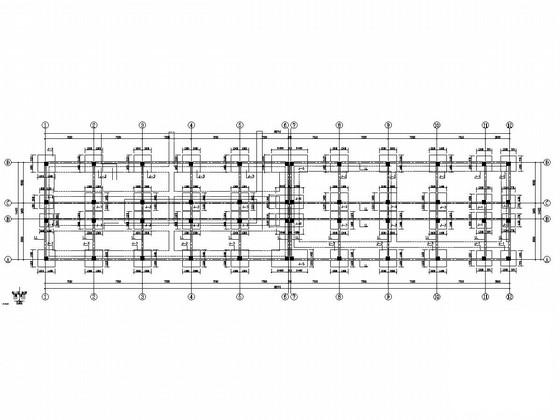

第 1 张图 -
第 2 张图 -
第 3 张图 -
第 4 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2023-01-17
- 评论次数：0
- 浏览次数：0
- 文件大小：0.99 MB
- 收藏次数：0
-
文件名称：
附件-995876789950576798895.rar
