电子厂厂房给排水、消防设计竣工CAD图纸

  • 附件设计说明:有
  • 功能:其他
  • 设计内容:供热系统, 消防系统
  • 设计阶段:竣工图
  • 参考图纸:20张以上
  • 设计年代:近代

附件详情

  • 给水平面图
  • 给排水系统图
  • 消防设计说明
  • 消火栓平面与系统图
  • 热水系统图
  • 消火栓平面图
  • 喷淋设计说明
  • 喷淋平面图
  • 喷淋系统图
  • 外网给水总平面图
  • 外网蒸汽总平面图
  • 二期污水总平面图
  • 二期雨水总平面图

附件详情

某外资电子厂房施工竣工图。包含宿舍楼,厂房,办公楼等给排水,消防整套图纸,含资料目录。目前工程已经竣工且投入使用

资料介绍:某外资电子厂房施工竣工图。包含宿舍楼,厂房,办公楼等给排水,消防整套图纸,含资料目录。目前工程已经竣工且投入使用。该项目室内消防管道:DN≤100mm采用镀锌钢管,丝扣连接,DN>100mm,采用镀锌钢管,卡箍连接,阀门等处法兰连接.机房内管道连接采用法兰连接,焊口处须作酸洗除锈,二次热镀锌处理.消防排水管均为镀锌钢管,丝扣连结,室外消防管道采用采用镀锌钢管。消火栓出口安装高度为 FL+1.10;管路标高为管道 中心标高;
该资料喷淋系统为轻危险级,喷水强度为4L/min m。喷淋系统采用内外壁热镀锌钢管,管径≤DN100为丝接,管径>DN100为沟槽式卡箍连接。喷淋管道变径时,应采用异径管件,不宜采用补芯;喷头与管网连接时,必须用异径管件,不准用补芯。

设计内容:新建工程消防喷淋系统、新建工程消火栓系统、新建工程灭火器配置 管道安装设计、阀门安装设计等。

图纸共58张

热水系统图

二层给水平面图

消火栓布置图

四层消火栓平面图

一层消火栓系统图

二层喷淋平面图

栋消火栓系统图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源

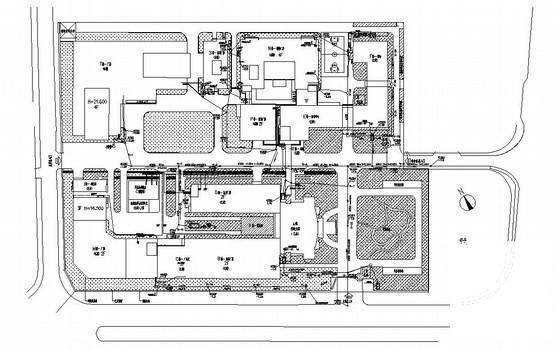

  • 电子厂厂房给排水、消防设计竣工CAD图纸 - 1
    第 1 张图

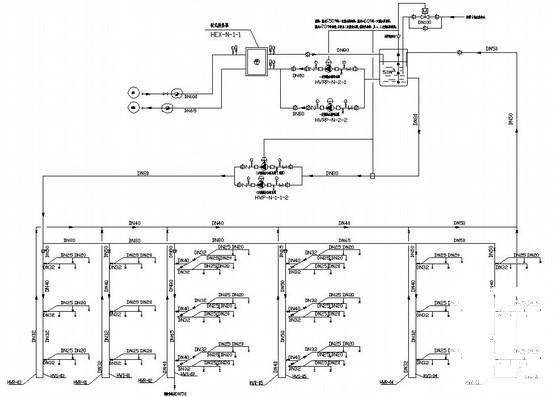

  • 电子厂厂房给排水、消防设计竣工CAD图纸 - 2
    第 2 张图

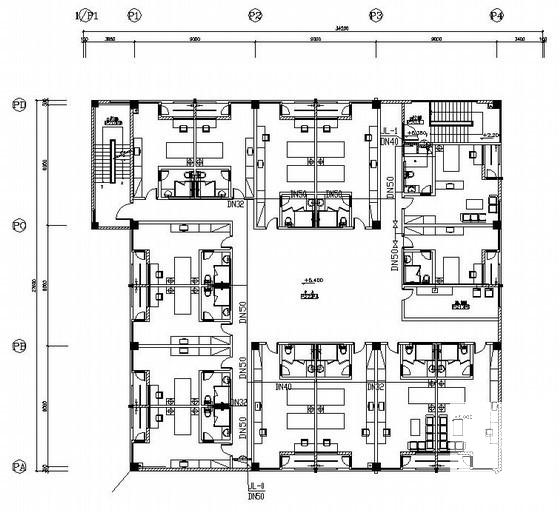

  • 电子厂厂房给排水、消防设计竣工CAD图纸 - 3
    第 3 张图

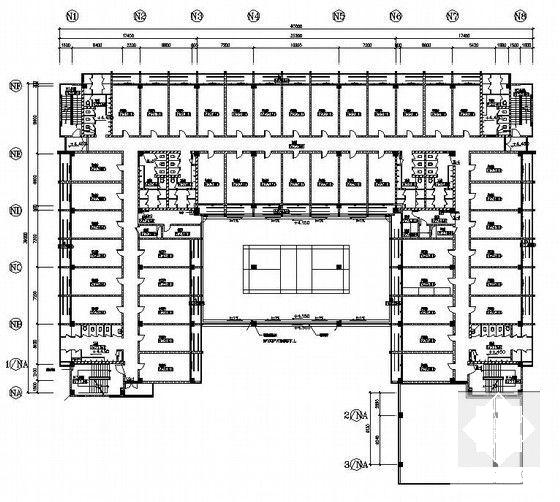

  • 电子厂厂房给排水、消防设计竣工CAD图纸 - 4
    第 4 张图

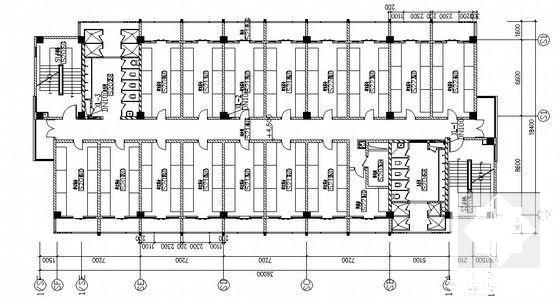

  • 电子厂厂房给排水、消防设计竣工CAD图纸 - 5
    第 5 张图
  • 电子厂厂房给排水、消防设计竣工CAD图纸 - 6
    第 6 张图
以上是部分截图,请下载附件后查看完整高清内容
