3层学校室内体育馆给排水消防竣工CAD图纸
- 附件设计说明：有
- 建筑类别：体育
- 建筑高度类型：多层建筑
- 建筑设计结构形式：钢筋混凝土结构
- 建筑设计面积：8219.5平方米
- 建筑地上层数：3层
- 图纸设计深度：竣工图
- 参考图纸：9张
- 设计年代：近代
- 生活供水设计：生活给水系统
- 消防设计：室外消火栓系统,室内消火栓系统
- 排水体制：污废合流
- 排水技术：重力排水
- 消火栓用水量室外(L/S)：30
- 消火栓用水量室内(L/S)：15
- 大样节点：卫生间
- 项目所在地：国外
附件详情
- 给排水消防施工设计说明
- 给排水系统原理图

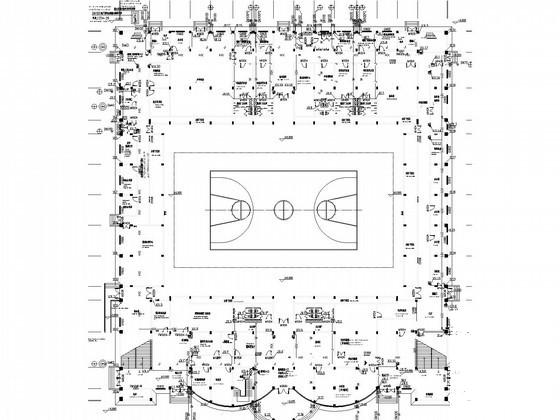

- 给排水平面图
- 卫生间给排水详图
附件详情
总建筑面积为8219.5平方米,建筑高度18.00米。
该资料范围:室内给水系统，室内热水系统，室内排水系统，屋面雨水系统，消火栓给水系统，干粉灭火器配置，自动喷水灭火系统
，共9张。

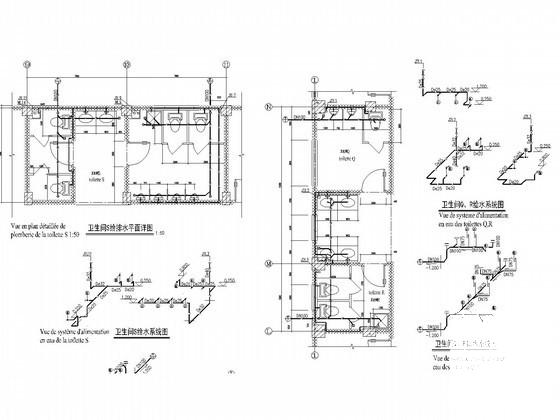

卫生间大样图

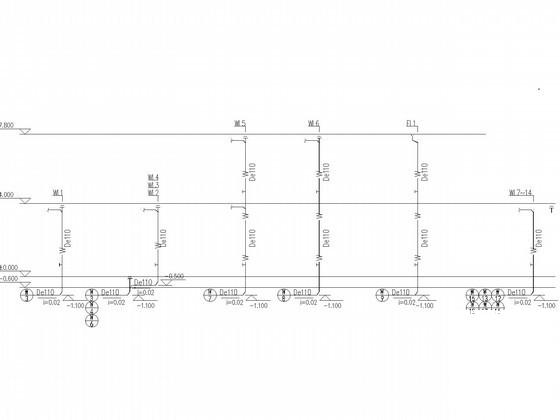

污水系统原理图

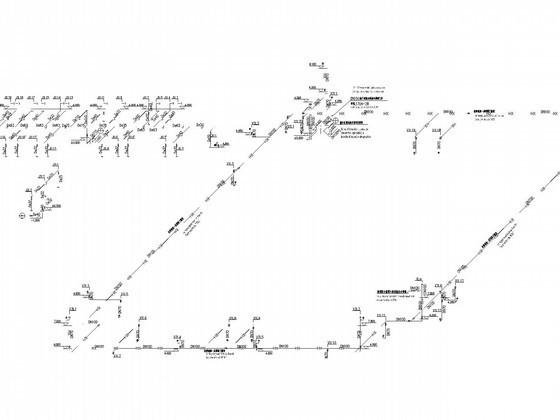

消火栓系统图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-
第 1 张图 -
第 2 张图 -
第 3 张图 -
第 4 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2022-10-07
- 评论次数：0
- 浏览次数：0
- 文件大小：4.26 MB
- 收藏次数：0
-
文件名称：
附件-995859859509788807005.rar
