学校4层公寓楼给排水CAD施工图纸(室内污水管)
- 建筑类别：宿舍（公寓）
- 建筑地上层数：4层
- 建筑地下层数：1层
- 出图日期：2009
- 设计阶段：施工图设计
- 供水方式：市政供水
- 供水分区：无
- 污废水排水体制：合流
- 设计内容：给排水
附件详情
该项目设计以室内地坪标高为相对标高±0.00。给水管指管中心标高；污水管、废水管均指管内底标高。室内给水管及热水管采用冷热水型PPR塑料管,压力等级为2.0MPa，热熔连接。室内污、废水及通气管采用柔性接口机制排水铸铁管，承插连接；c.管材和管件必须有质量检验部门的产品合格证书, 并经有关部门核准。室内污水管：排水横支管最小坡度为:2.6％；
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

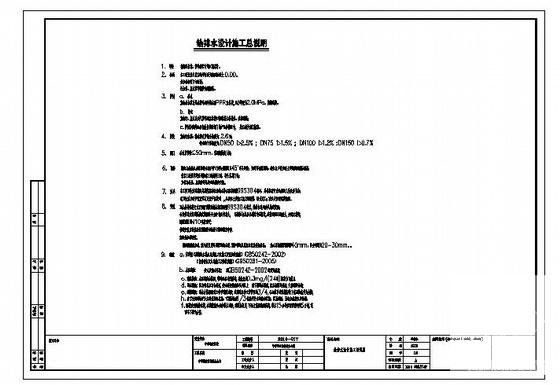

第 1 张图 -

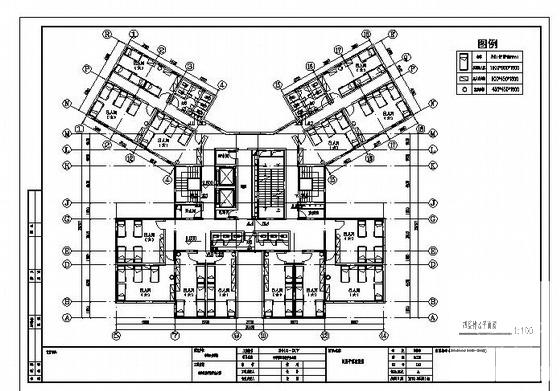

第 2 张图 -

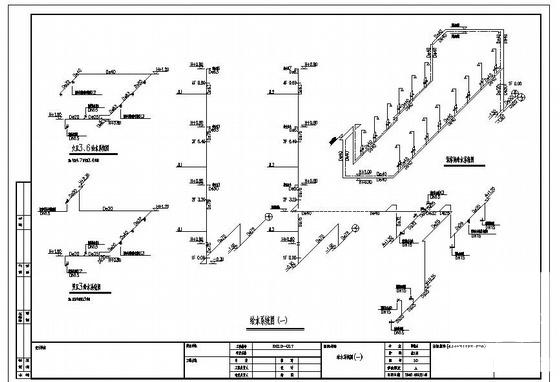

第 3 张图 -

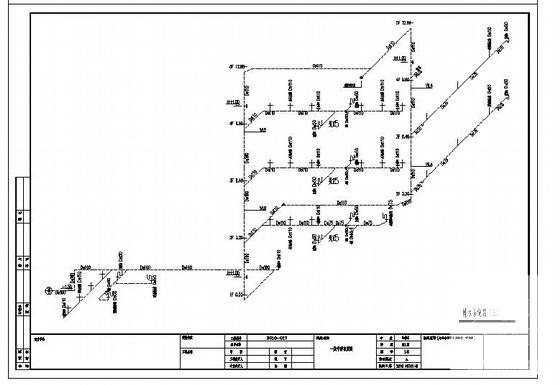

第 4 张图
以上是部分截图，请下载附件后查看完整高清内容
