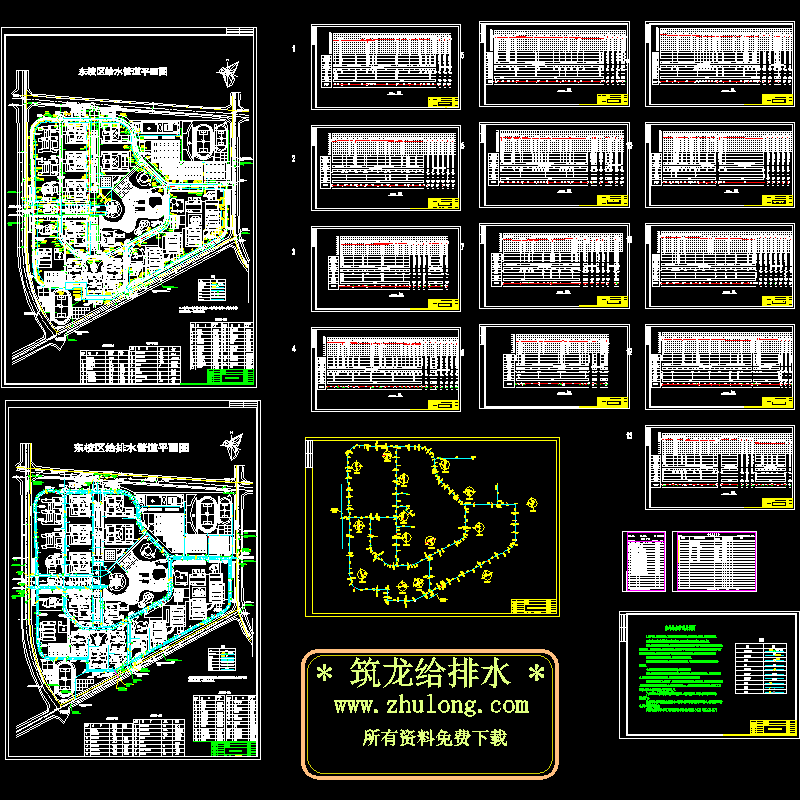

学校给水管线CAD施工图纸

附件详情

1.图中管径、井径以毫米计，其它以米计；图中尺寸标注管道以管中心线标注，标高指管心标高。
2.本图断面图中对给排水交叉管线均有表示，原则上压力管避让重力管，小管让大管。
3.给水管道敷设采用直埋形式，给水管道采用高密度聚乙烯(HDPE)管，热熔连接。聚乙烯管等级采用PE100。当局部交叉点给水管必须下弯时，必须采用90弯头；给水管敷设在排水管(污水管,雨水管)以下或不满足间距要求时，应加设防护钢套管，套管长度为交叉点两侧各3米，套管两端应采用防水材料封闭.给水管敷设在路面下且覆土不足0.7米的管道须加防护套管。 给水支管从阀门井接出后伸入小区内，支管端部加焊盲板。管道穿电缆沟处加设钢套管并伸出沟外壁1.0米。
4.管道防腐:防护钢套管采用石油沥青防腐,做法为四油三布.
5.给水高密度聚乙烯管道基础原则上采用素土基础，当原土层有尖硬土石或盐类时，应铺垫细沙或细土。凡可能引起管道不均匀沉降的地段，其地基应进行处理或采取其他防沉降措施。
