小区室外管线施工图纸

附件详情

该项目为配合广东某公司二期扩建工程而进行的室外给排水、消防管道设计。

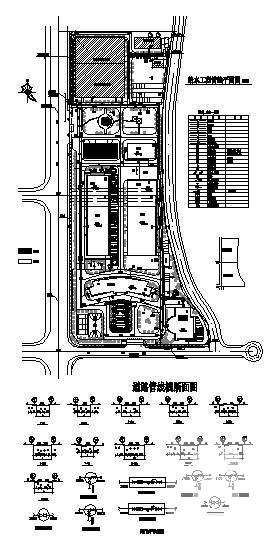

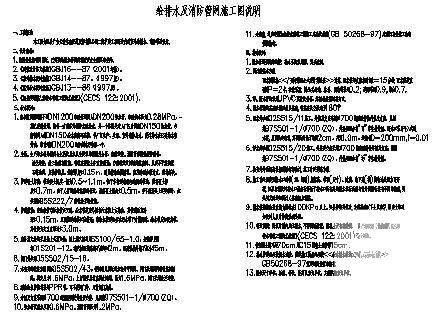

图纸内容包括给排水及消防管网施工图说明、工程管线综合平面图、道路管线横断面图。
给水设计：
1.由小区西侧道路下的DN1200市政管道引入DN200给水管。市政供水压力0.28MPa，一期已建成投用。该管一方面作为消防水池补水，另一个作用是进入厂区后引出DN150给水管，与南侧引入的DN150给水管成环连接，供厂区生产、生活、室外消防用水。设计要求在已建的水表井内，表前增设DN200的防倒流污染器一个。
2.生活、生产给水管采用符合生活饮用水卫生要求的钢塑复合管，热熔连接。消防管采用热镀锌钢管。
排水设计：排水系统采用雨、污分流制.污、雨水管均采用UPVC双壁波纹管，承插橡胶圈连接方式。排水管道的基础采用砂垫层基础,管基有效支承角为180°.
