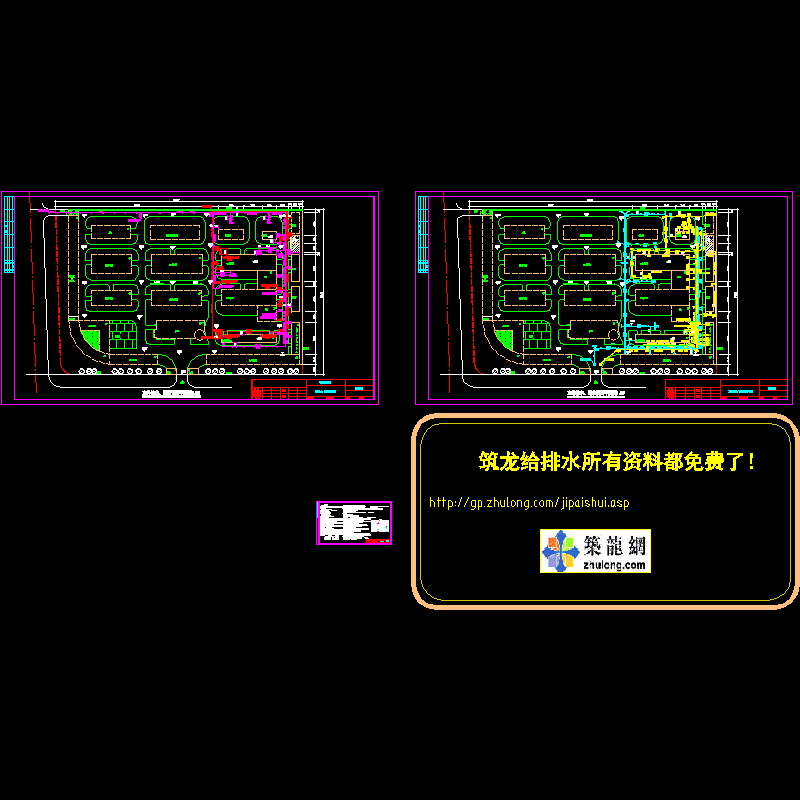

制药厂室外综合管线CAD图纸

附件详情

1. 该项目河北某药业有限公司的抗生素生产线项目室外管线工程。内容包括给水管道、消防管道、雨水管道、污水管道和热力管道。
给水管网设计
1.该资料给水管管材选用室外用聚乙烯塑料给水管（PE），电热熔连接，埋地安装，管道承压1.0MPa。管道与室内给水管道接头采用电热熔连接。管道与阀门连接采用钢塑接头。
2.室外给水管道由厂区西侧市政路引入1根De160的给水管道。厂区各单体给水由引入管提供，水量和水压能满足生产和生活需要。
排水管网设计
1.该资料污水管管材选用聚乙烯双壁排水波纹管,橡胶圈连接。
2.该资料雨水管管材选用聚乙烯双壁排水波纹管,橡胶圈连接。
热力管网设计
1.该项目采二次暖热媒为60℃/50℃热水。
2.采暖热媒取自该小区地下车库的换热站，一次高温热媒由市政接入。
采暖管道采用保温管直埋敷设方式
