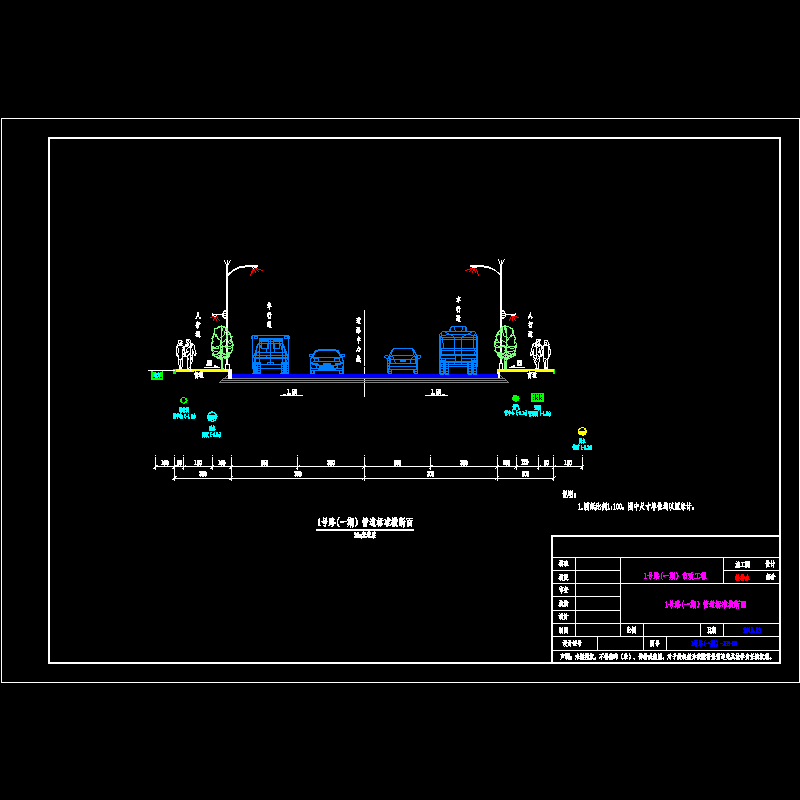

市政道路雨污分流给排水施工图纸

设计依据：《室外排水设计规范》（GB 50014-2006）2014版；《埋地塑料排水管道工程技术规程》(CJJ143-2010) 　　该项目采用雨污分流制排水体制。道路全长1119.32m,本道路红线宽度20m,其中车行道14m，两侧人行道各3.0m。给水管线布置于道路人行道下，距西侧人行道边线2.5m。污水平均日面积比流量取：0.616l/ha.s。 　　供水管材： 　　给水管材为PE100聚乙烯给水塑料管，管道公称压力1.6mpa。管道接口采用热熔连接，连接需要的配件等。管道必须敷设在原状土地基上，局部超挖部分应回填夯实。超挖在0.15m以内时，可用原状土回填夯实，其密实程度不应低于原地基天然土的密实度；超挖在0.15m以上时，可用石灰土或砂垫层处理，其密实度不应低于95%。当沟底有地下水或沟底土层含水量较大时，可用天然砂回填。管道采用开槽法施工。当土（石）方用机械开挖时，应保留0.2m应用人工清槽，不得超挖，如果超挖应进行地基处理。人工挖槽时确保堆土安全，堆土高度不宜超过1.5m，且距槽口边缘不宜小于0.8m，地面堆积荷载不得大于10Kn/m2。开槽达到设计标高后，应即时组织施工进行回填确保沟槽施工安全，避免坍塌。 　　…… 　　排水雨水管线布置于人行道下（道路西侧），距人行道边线1.0m。污水管线布置于人行道外（道路东侧），距人行道边线4.5m。雨污水管道采用高密度聚乙烯（HDPE）双壁波纹管,管道环刚度须大于等于8KN/M2。雨水管管顶覆土小于0.70m，或大于7.0m或特殊地段要求采用360°混凝土基础。雨污水检查井均采用钢筋砼检查井。雨水口在有路沿的道路上采用偏沟式雨水口，雨水箅子采用铸铁水箅盖。 　　…… 　　共计66张，设计于2015年
