市政道路排水施工图纸46张（雨污分流制）

资料简介
赚取积分

附件详情

排水施工图设计总说明
雨水汇水范围图
污水汇水范围图
设计道路标准管位图3
相交道路标准管位图2

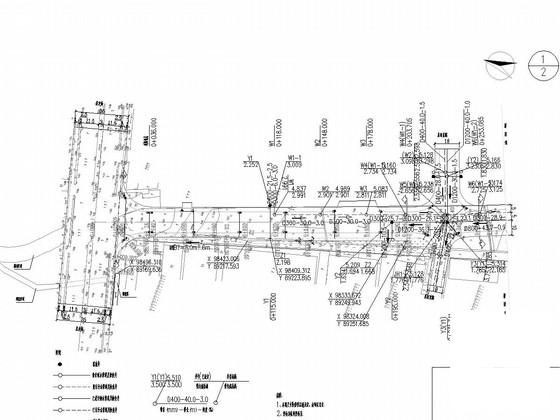

排水平面设计图2
雨水纵断面图
污水纵断面图
排水主要工程数量表
管道基础总说明
承插式钢筋混凝土管（D200～1800）混凝土方包图
承插式钢筋混凝土管（D200～1800）135°包角钢筋混凝土条形基础图
承插式钢筋混凝土管（D200～1800）135°包角钢筋混凝土条形基础与检查井连接图
砖砌排水检查井总说明
1000×1000～2250×2250砖砌方形排水检查井（落底井）平面、剖面图
1000×1000～2250×2250砖砌方形排水检查井（落底井）各部尺寸及工程数量表
1000×1000～2250×2250砖砌方形排水检查井（流槽井）平面、剖面图
1000×1000～2250×2250砖砌方形排水检查井（流槽井）各部尺寸及工程数量表
1000×1000～2250×2250砖砌方形排水检查井圈梁（QL）详图
1000×1000～2250×2250砖砌方形排水检查井底板配筋图
1000×1000砖砌方形排水检查井顶板配筋图
1750×1750砖砌方形排水检查井顶板配筋图
1000×1250～2250砖砌矩形排水检查井（落底井）平面、剖面图
1000×1250～2250砖砌矩形排水检查井（落底井）各部尺寸及工程数量表
1000×1250～2250砖砌矩形排水检查井（流槽井）平面、剖面图
1000×1250～2250砖砌矩形排水检查井（流槽井）各部尺寸及工程数量表
1000×1250～2250砖砌矩形排水检查井圈梁（QL）详图
1000×1250～2250砖砌矩形排水检查井底板配筋图
1000×1250砖砌矩形排水检查井顶板配筋图
砖砌排水检查井井口井圈详图及工程量表
检查井井座剖面图
检查井井座构造图
检查井井座基础构造图
渠道总体布置图
标准路段箱涵构造图
直线段箱涵钢筋构造图
曲线段箱涵钢筋构造图
明渠钢筋构造图
人行安全护栏图

附件详情

设计依据：《室外排水设计规范》（版）（GB50014-近代）；《钢纤维混凝土检查井盖》（GB26537-近代）
标段总长377.949m，路幅宽20m。道路由北向南分别与现状街、现状路相交。该项目道路沿线基本为农田，现状无管线，均为新建。路面雨水经雨水口收集后直接排入西侧渠道，雨水横穿管收集道路东侧地块雨水，排入排水渠。汇水范围约2.0ha、1.3ha，横穿管管径为D600、D400~D1200。污水汇水范围约1.8ha、1.5ha，污水主管管径为D300。
设计标准：排水体制采用雨、污分流制。
管材及接口：该项目雨、污水管均为重力流管道，结合周边道路排水管材使用情况，雨水口连接管采用Ⅱ级钢筋砼管，其余全部管道采用Ⅲ级钢筋砼管，“O”型橡胶圈接口，环刚度≥8KN/m2/，压力等级0.25MPa。所有管道均须满足管道相应覆土及荷载要求。开挖施工的雨、污水管接口处，外包300号土工布二道（接口两侧各宽出500），并采用粘土方包（宽、厚各500）。
……
排水检查井深度均小于5m，采用砖砌方形（矩形）检查井，底板为钢筋混凝土底板。D≤600管采用1000×1000检查井；D800管直线段上采用1000×1250检查井，转折处采用1250×1250检查井；D1000管直线段上采用1000×1500检查井，转折处采用1500×1500检查井；D1200管直线段上采用1000×1750检查井，转折段采用1750×1750检查井。雨水口采用省标偏沟式单篦雨水口（道路低点设置双篦雨水口），单篦尺寸为510X390，落底30cm，雨水口连接管管径为D300，坡度为0.01，均采用混凝土方包。采用I级钢纤维水篦、铸铁篦座，做法参见省标近代浙S10。偏离检查井设置的雨水口，未标明道路桩号的，其偏离雨水检查井桩号距离为2m。
……
共计45张，设计于

1000×1000～2250×2250砖砌方形

1000×1500砖砌矩形配筋图

箱涵钢筋构造图

明渠钢筋构造图

人行安全护栏图

道路标准管位图
