市政道路排水工程施工CAD大样图47张(雨污水分流箱涵)

附件详情

  • 设计说明
  • 排水系统图
  • 污水服务面积图
  • 雨水服务面积图
  • 排水总平面图
  • 排水管网标准横断面图
  • 雨水检查井井表
  • 污水检查井井表
  • 排水平面图(四)
  • 雨水管线纵断面图(四)
  • 污水管线纵断面图(四)
  • 矩形砌体雨水检查井大样(D≤500)
  • 矩形砌体雨水检查井大样(D=600~800)
  • 矩形砌体雨水检查井大样(D=1000~1200)
  • 矩形混凝土雨水检查井大样(D=1800~2000)
  • 矩形砌体污水检查井大样(D≤500)
  • 矩形砌体污水检查井大样(D=600~800)
  • 双箅雨水口大样图
  • 管沟开挖及回填图
  • 满包混凝土加固大样图
  • 120°混凝土管道基础及接口大样图
  • 跌水井大样图(一)
  • 跌水井大样图(二)
  • 箱涵接入检查井构造图
  • 箱涵接入检查井顶板配筋图
  • 箱涵接入检查井钢筋布置图(二)
  • 箱涵变形缝处理大样图
  • 涵洞基础处理示意图
  • 箱涵出入口构造图
  • 箱涵设计图
  • 管道接入井处加强配筋图
  • 箱涵接入检查井顶板配筋图
  • 箱涵接入检查井钢筋布置图(二)
  • 跌水井顶板配筋图(1800×1800)
  • 跌水井钢筋布置图(一)(1200x1200)
  • 跌水井钢筋布置图(二)(1800x1800)
  • 跌水井盖板配筋图

附件详情

设计依据:《城市防洪工程设计规范》(GB/T50805-近代);《城镇给水排水技术规范》(GB 50788-近代);公路桥涵施工技术规范》JTG/T F50-近代
道路长度1094.445米,标准路幅宽度为26m,路幅分配如下:5m(人行道) 8m(车行道) 8m(车行道) 5m(人行道),设计行车速度40km/h。设计内容含雨、污水管网、过街管涵。
排水体制采用雨、污水分流制。雨水采用浆砌条石双箅雨水口,单侧布置,沿道路坡向敷设,雨水管管径:d400~d1800。出口共计3处。污水按道路坡向布置,污水单侧布置,分别接入下游截污干管,管径为d400~d600。出口共2处。最大控制设计流速:Vmax=5m/s;最小流速:污水管道在设计充满度下为Vmin=0.6m/s。雨水管道Vmin=0.75 m/s。最小管径与最小设计坡度:市政排水管最小管径控制在d400,最小设计坡度控制在i=0.003;该项目排水管道均采用管顶平接。雨水口连接管管道基础采用满包混凝土基础;HDPE双壁波纹管采用砂垫层基础。该资料道路污水管道全程管径为d400~d600。道路污水管道纵向按道路坡向敷设,埋设深度按管顶敷土2.0~2.5m控制。管道坡度原则上按道路坡度设置,当跌落水头大于1.5m、管内计算流速超过最大设计流速时采取跌水消能措施。
涵洞进口标高287.435,出口标高287.200,坡度取0.005,断面采用B×H=2.5×2.5m。箱涵主体采用C30防水混凝土,抗渗等级为P8;垫层采用C20素混凝土。
……
共计47张,设计于近代年

120°混凝土管道基础及接口大样图

矩形砌体污水检查井大样(D=600~800)

箱涵进出入口构造图

箱涵设计图

箱涵接入检查井钢筋布置图

雨水管道水力计算表

箱涵接入检查井构造图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源

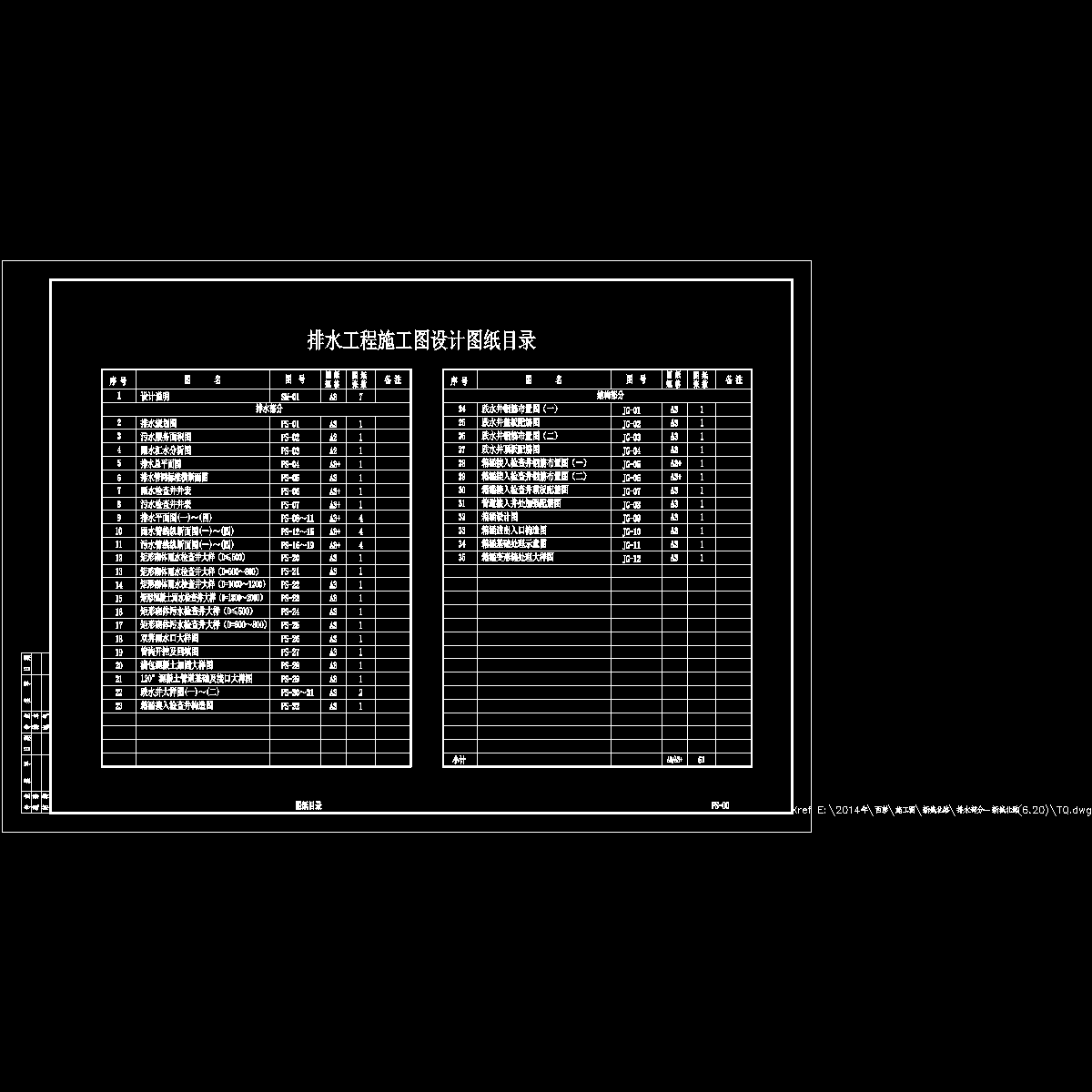

  • 00 图纸目录.dwg
    00 图纸目录.dwg

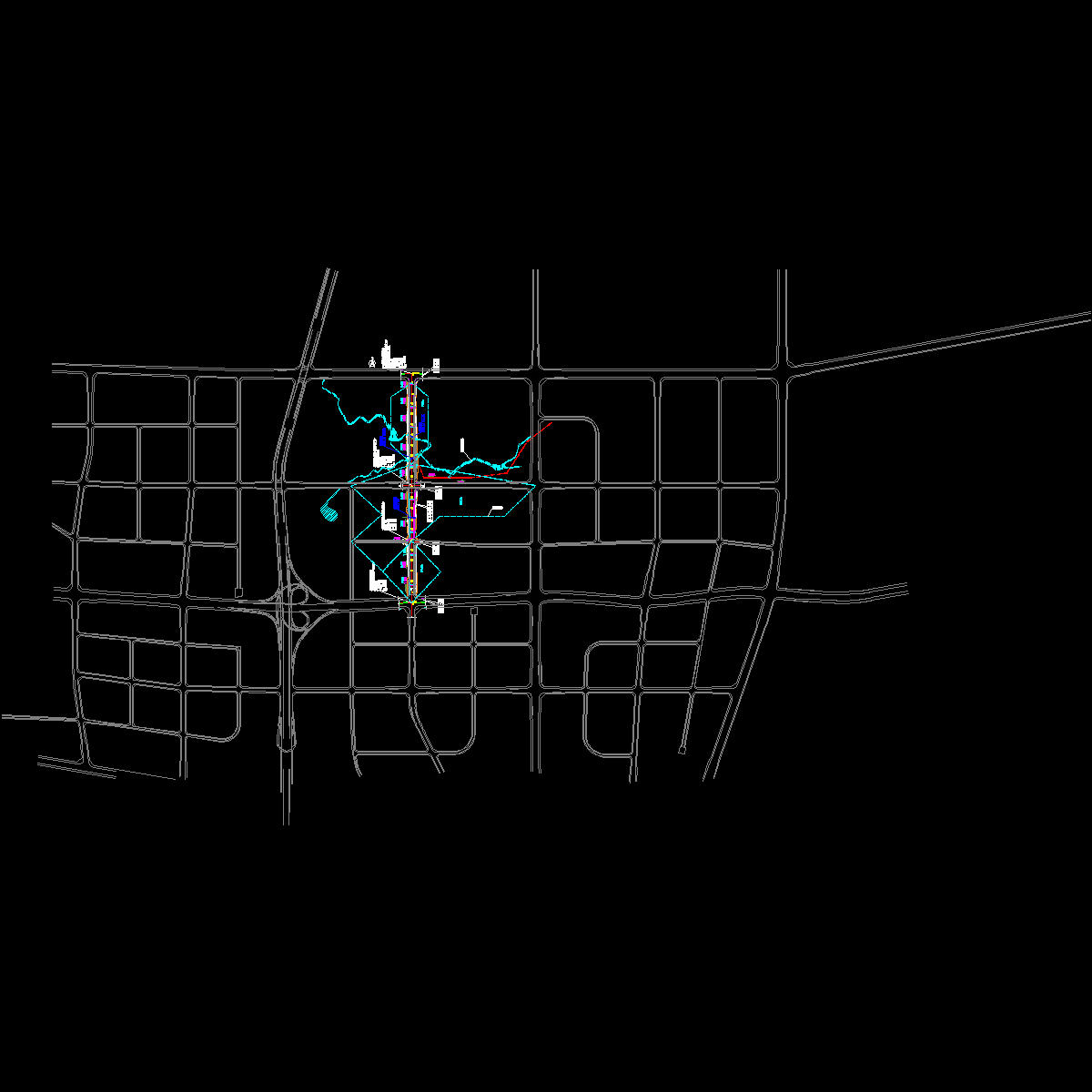

  • 01 排水规划图.dwg
    01 排水规划图.dwg

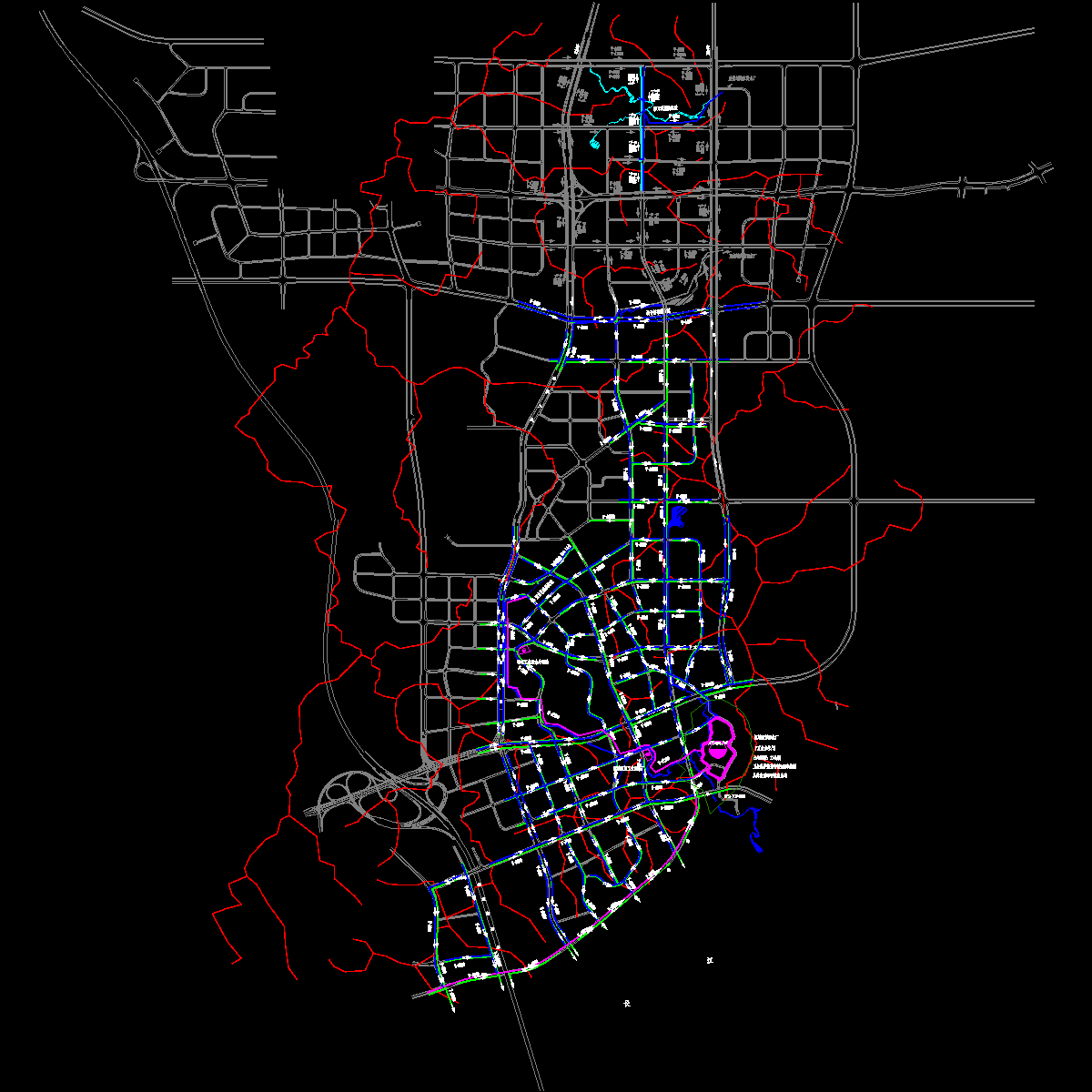

  • 03 雨水分析图.dwg
    03 雨水分析图.dwg

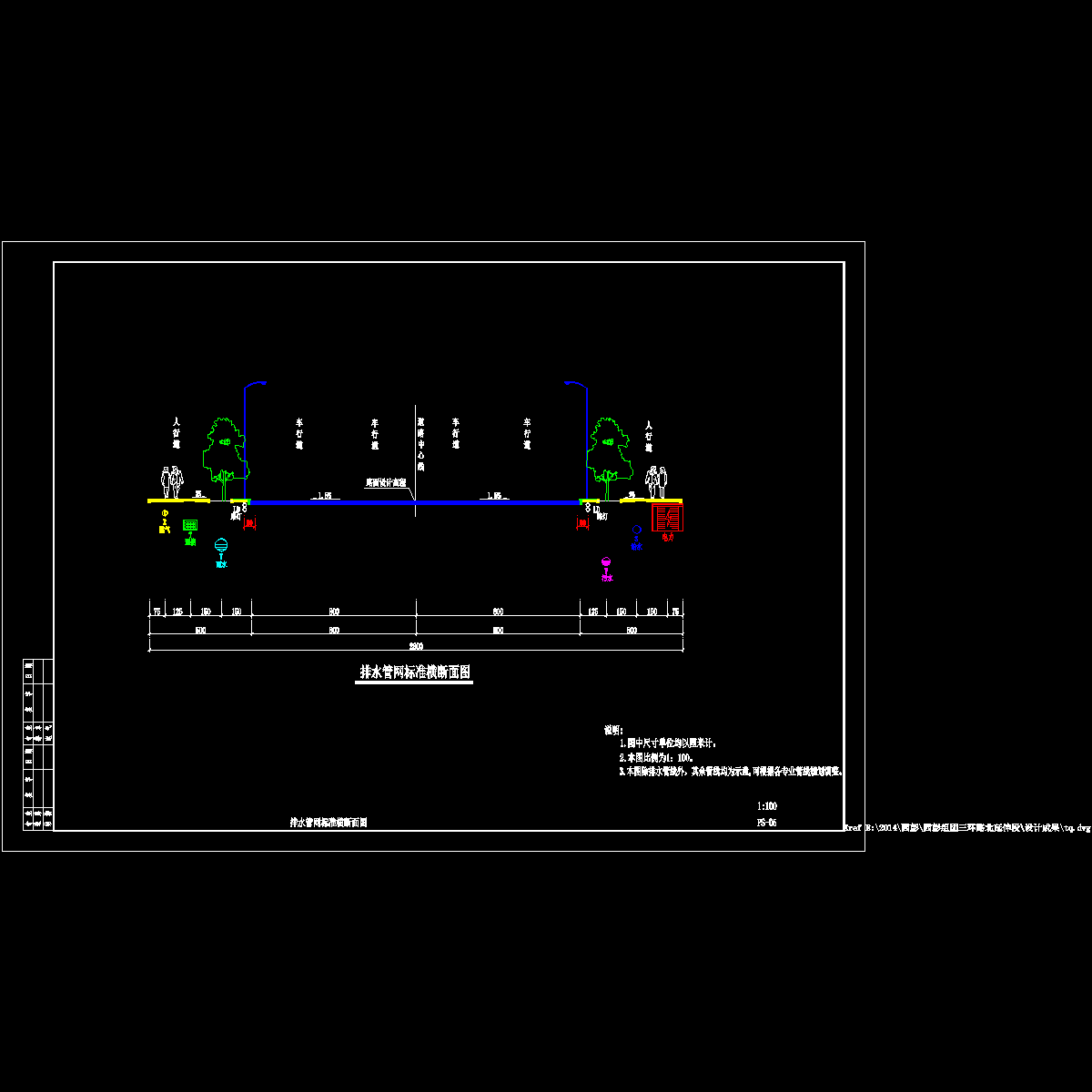

  • 05 排水管网标准横断面图.dwg
    05 排水管网标准横断面图.dwg
  • 06~07 井表.dwg
    06~07 井表.dwg
  • 16~19 污水管线纵断面图.dwg
    16~19 污水管线纵断面图.dwg
以上是部分截图,请下载附件后查看完整高清内容
