市政道路工程施工CAD大样图63张（交通照明雨污水）

资料简介
赚取积分

车道数：四车道
设计时速：40km/h
干线：是
位置：河南
设计年代：近代

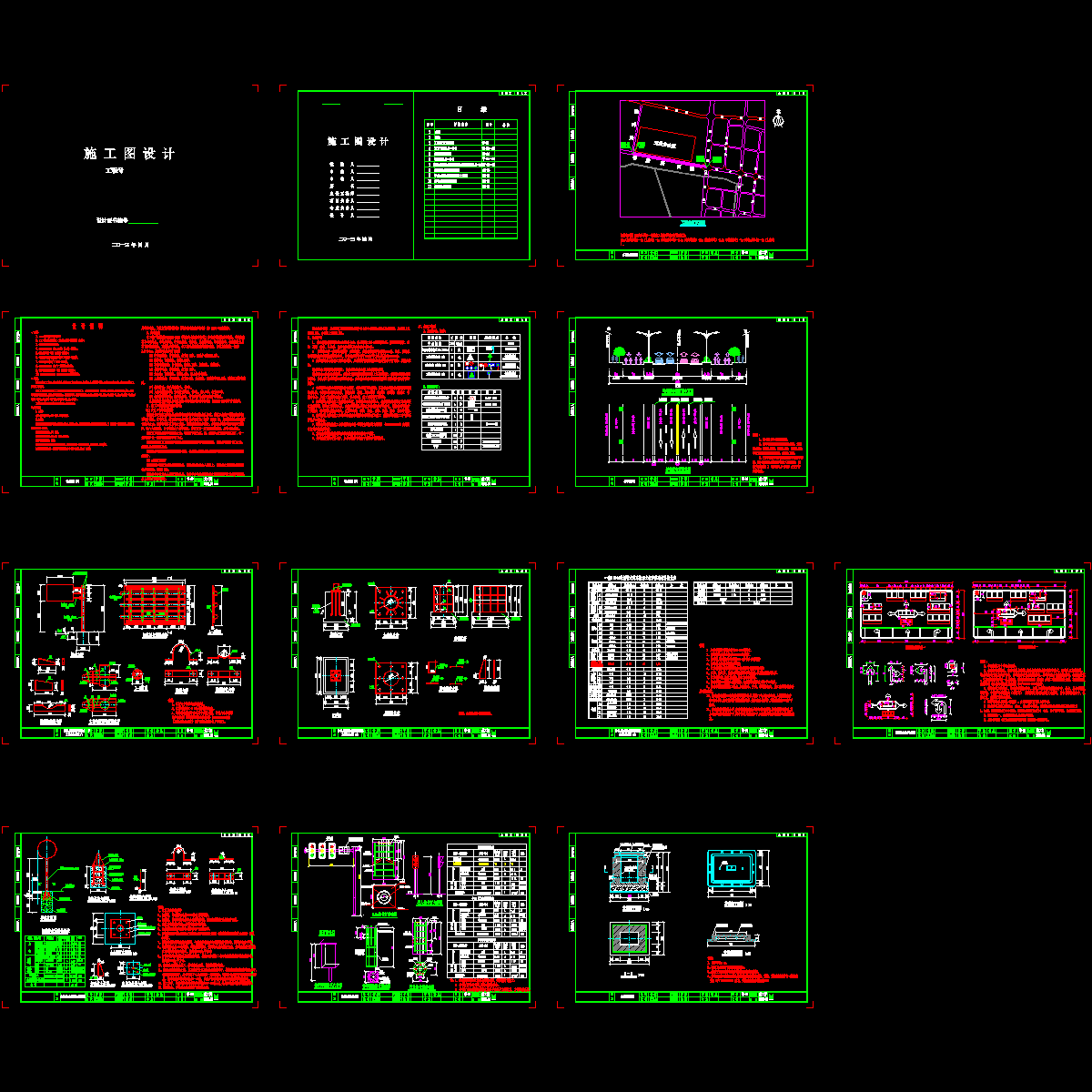

附件详情

交叉口竖向设计
土方计算表
土方横断面图9
纵断面图5
临时路道路平面图
临时路设计说明2
临时路路面结构图
道路平面图8张
工程位置示意图
道路设计说明3
标准横断面及路拱大样图
路面结构图
侧平石大样图
人行道铺装图
树池构造图
无障碍设计结构图2
检查井井口加固图
给水成图纵断面图
给水工程位置示意图
给水管线横断面图
给水节点图
给水工程材料表
灌溉平面图8
灌溉工程位置示意图
灌溉工程量表
灌溉管道系统图
灌溉管线横断面图
交通设计说明3
交通工程位置示意图
交通标准横断面
5×2.6米悬臂式道路指示牌立杆和基础图3
指路标志版面布置图
单柱式标志杆和基础大样图
信号灯杆和基础图
电缆井构造图
交通平面图
污水成图纵断面图
污水设计说明2
污水管线横断面图
污水工程位置示意图
雨水成图
路灯基础图2
路灯手井图
灯型图材料表
照明标准横断面图
箱变系统图
照明平面

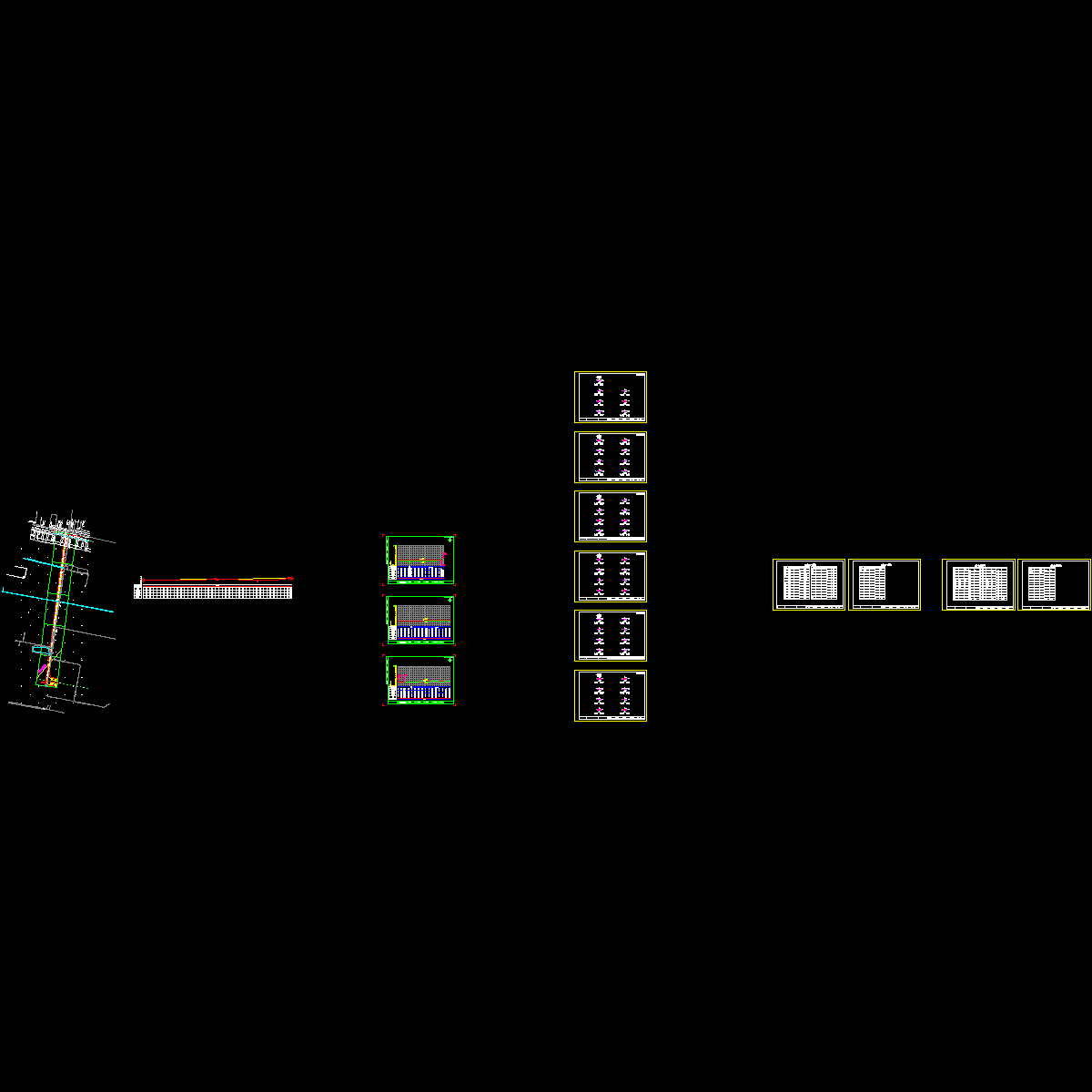

附件详情

设计依据：《城镇道路路面设计规范》CJJ169-近代；、《公路水泥混凝土路面设计规范》JTG D40-近代；《城市道路工程设计规范》(CJJ37-近代)

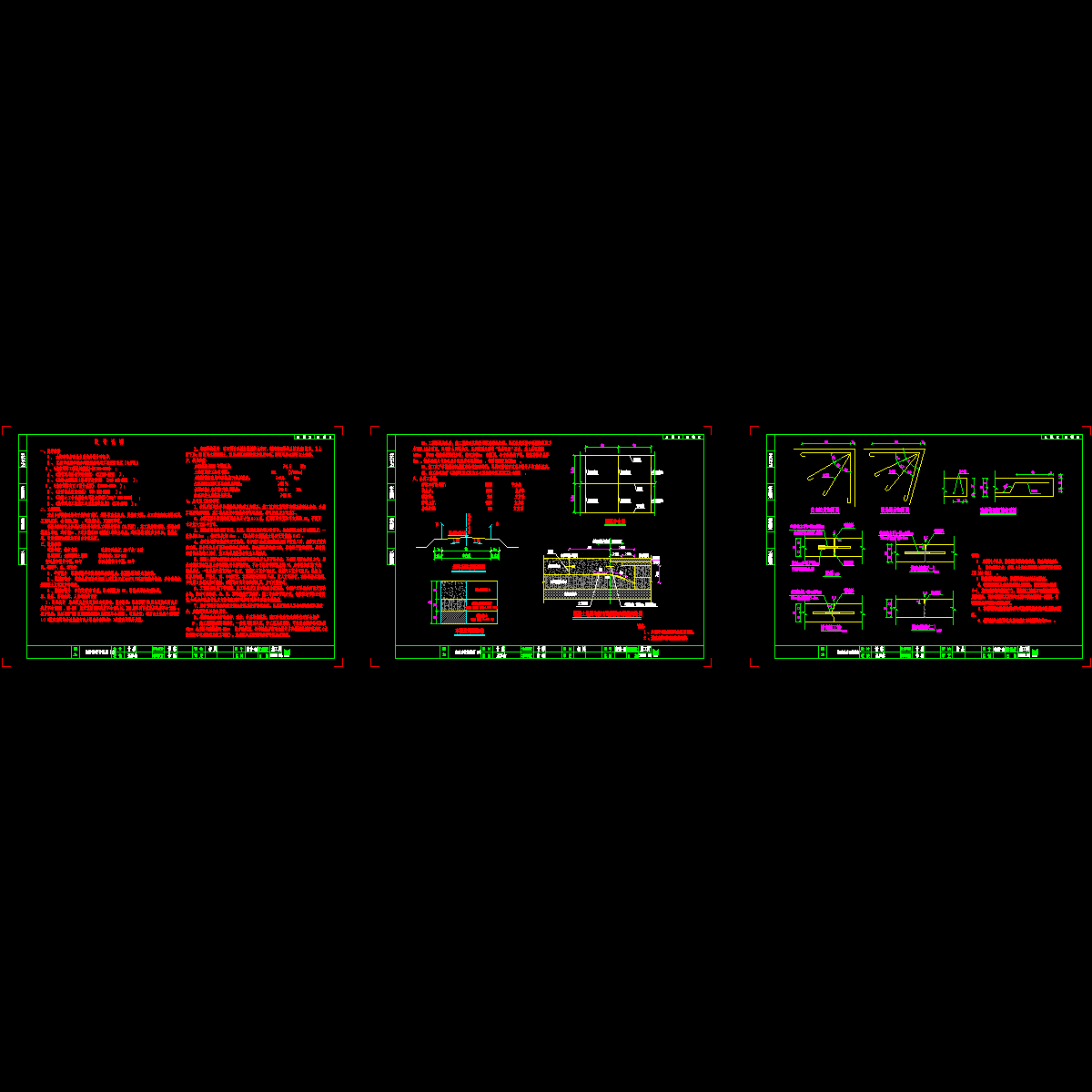

道路呈东西走向，属城市主干路。全长1315.63m，规划红线为47m，三幅路型式，双向四车道。道路沿线场地多为农田，路面类型：沥青混凝土路面；标准轴载：BZZ-100；道路设计速度：50km／小时。人行道横坡度为2%，车行道路面横坡度1.5%。全线新建机动车道路面结构总厚度为60厘米，4厘米厚细粒式沥青混凝土（AC－13C＋5厘米厚中粒式沥青混凝土（AC－16C）＋16厘米厚水泥粉煤灰稳定碎石＋30厘米厚水泥石灰土（分两层铺装）。人行道结构设计为6厘米厚透水砖，2厘米厚水泥砂浆、18厘米厚水泥粉煤灰稳定碎石。人行道施工前要求先铺试验段，甲方同意后方可大面积铺。
给水设计DN400给水管。污水设计d600污水管自西向东收集沿线污水排入过境路规划污水管内。雨水设计2-d1350-2-d1500雨水管自西向东收集沿线雨水排入过境路规划排水渠内，再向南入;井盖及盖座：采用防盗球墨铸铁材料D700井盖、座，井盖承载能力为D400。
设计雨水系统暂无出路，将桩号0 340处与现状河沟连通及1 902处与过境路东侧现状河沟连通，并对现状河沟进行疏挖，以解决雨水临时出路问题；建议尽快修建下游雨水系统，已彻底解决雨水出路问题。

该项目设计范围为3.5m边花坛的绿化灌溉，灌溉方式按人工浇洒设计,在绿化带内设置快速取水阀。绿化带内敷设dn63灌溉管,管位位于边花坛边线内1m，花坛内管道平均埋深0.8m，布置于车行道下的灌溉管道，其管顶覆土不小于1.5米，开槽施工。灌溉水源近期为给水管，远期中水管网形成时灌溉管与给水系统断开，与中水管网连通。
……
交通设计内容包含交通标志、标线、信号灯、预埋管道等内容。
……
共计63张，设计于近代年
