道路断面形式为单幅路型式，车行道宽22m，人行道宽9m，道路红线宽40m。路面建筑结构形式为水泥混凝土路面。
道路照明设计内容包括照明配电箱设计、电缆敷设、路灯基础、照明设计等。该资料配置系统完善的配电线、灯杆、灯具、电力电缆等。
……
路灯电源：道路照明按三级负荷设计。按供电范围设置两个路灯照明配电箱，电源引自附近现状变压器。
负荷计算：计算负荷约8.58kW和8.36kW。
计量方式：根据供电部门的规定在配电箱内装设专用计量仪表。

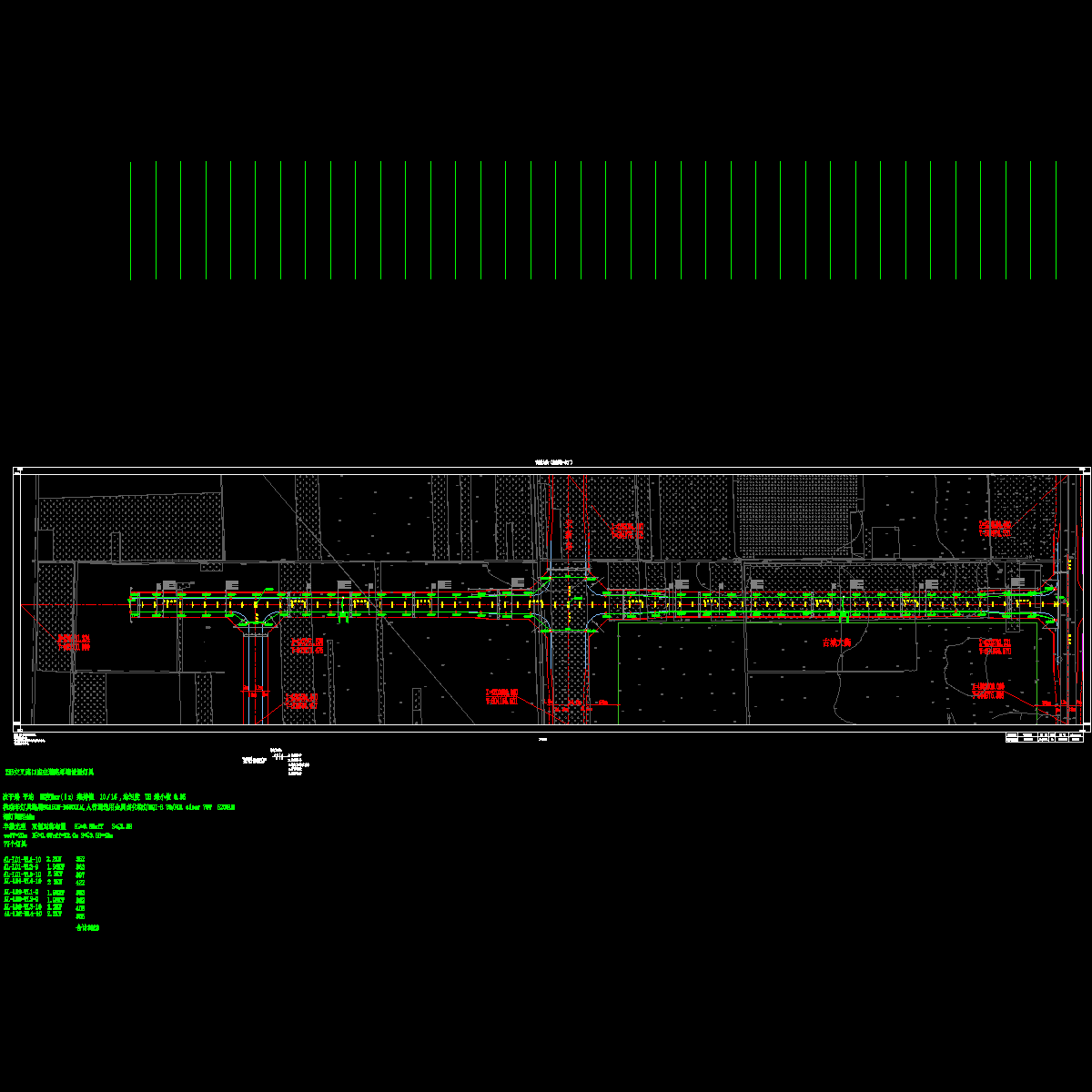

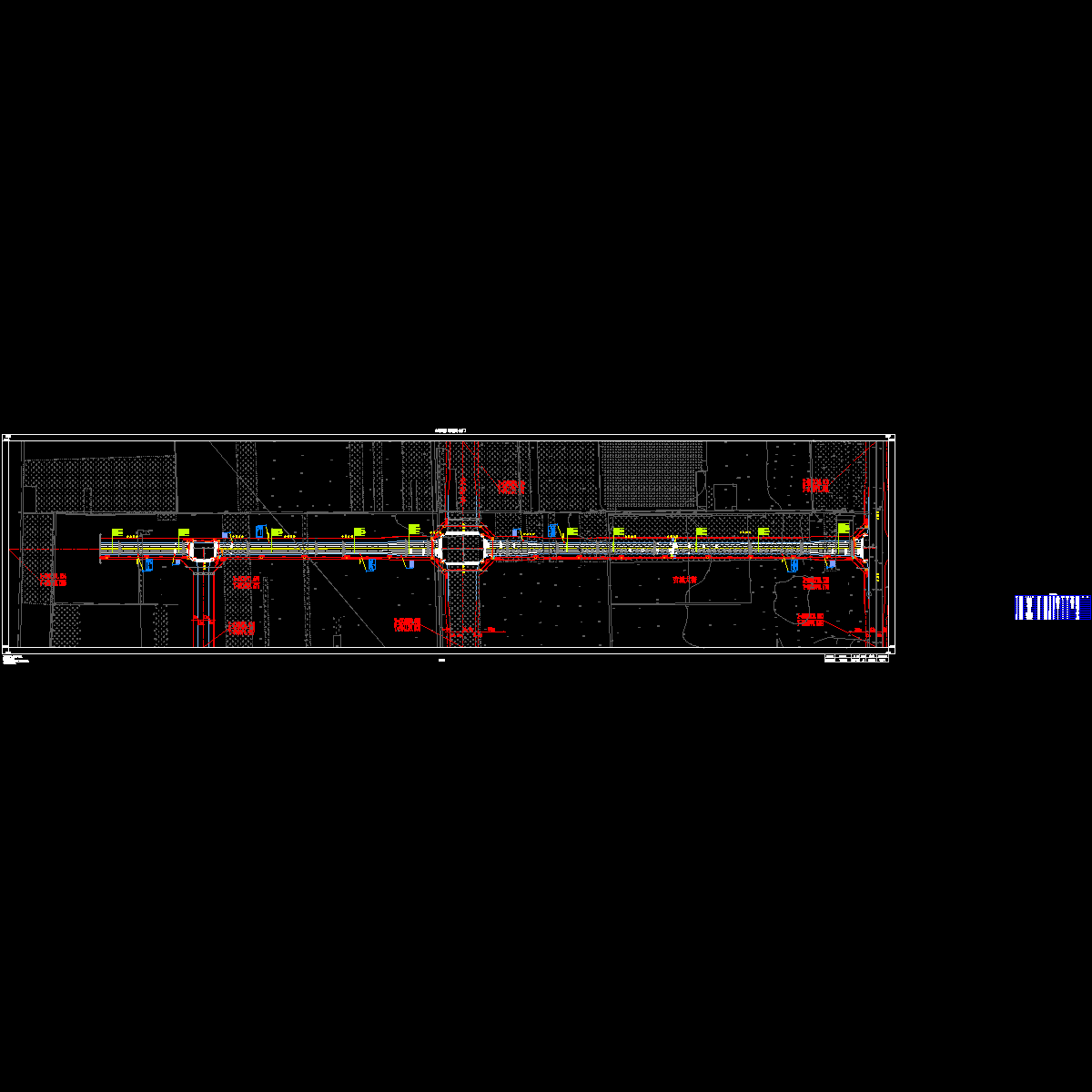

路灯布置：在路两侧设施带上安装12/9米高双臂热镀锌白色喷塑钢杆，距路边线0.5米，间距40米。
……
共27张，编制于近代年。
