市政道路道路工程CAD施工大样图设计49张（交通工程）

资料简介
赚取积分

附件详情

道路施工图总说明
道路主要工程数量表
工程位置图
道路逐桩坐标表
道路平面图
道路纵断面图
道路标准横断面图
道路路面结构图
无障碍通道及树池结构图
盲道设置大样图
人行道铺装标准段平面图
软基处理设计说明
桥台后地基处理纵断面图
桥台后处理横断面图
台后地基处理过渡段及河道地基横断面图
道路土方横断面
道路横断面土方表
交通标志、标线设计说明
交通标志标线工程数量表
标志标线平面图
道路标线大样图
车道指示牌大样图
交通标志版面大样图
指路牌标志杆设计图（大型指路牌）
杆件基础构造图
单悬挑车道牌标志杆设计图（2车道）
红绿灯标志杆设计图
人行信号灯立杆设计图
交通指示灯工作井构造图
摄（照）像机闪光灯L杆设计图
过路管预埋设计图
浆砌块石挡墙设计图
交叉口竖向设计图

附件详情

横断面布置：
标准横断面布置为：4m（人行道） 4m（非机动车道） 2m（机非隔离带） 16（车行道） 2m（机非隔离带） 4m（非机动车道） 4m（人行道）=36m。
……
设计技术指标：
1.道路设计等级：城市主干道，设计时速为40km/h。
2.设计荷载等级：道路路面设计以BZZ-100为标准轴载；交通等级为中交通。
3.设计年限：道路交通量达饱和状态时的设计年限：20年。
4.路面结构达到临界状态的设计年限：15年。
5.土基顶面回弹模量≥30Mpa。
……
共49张，编制于2013年。

路面结构大样图

过渡段地基处理

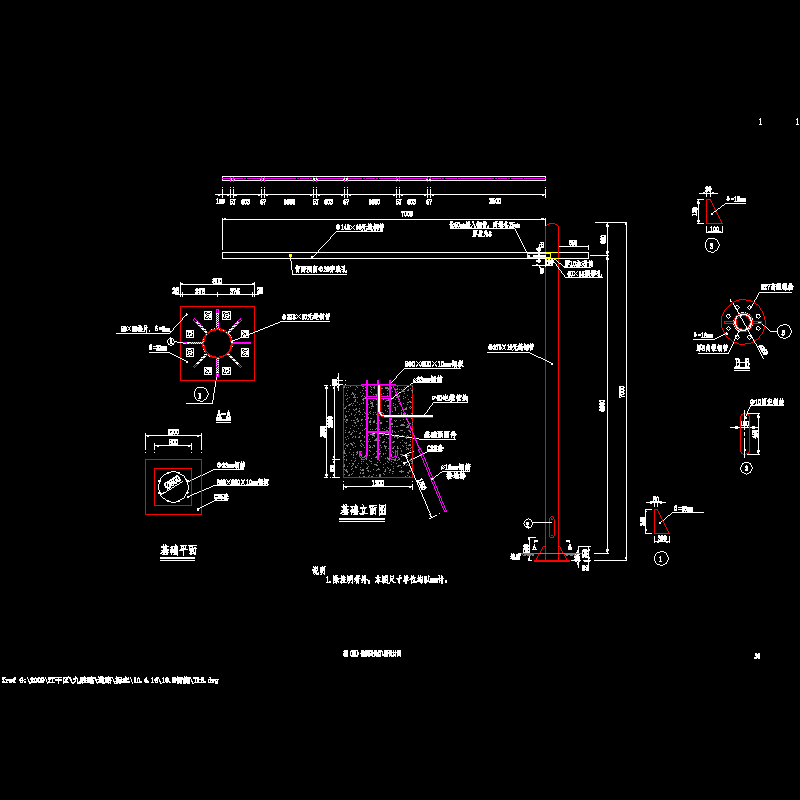

摄（照）像机闪光灯L杆设计图

以下是附件的其中一部分截图，共8张，您也可以搜索更多您想要的资源

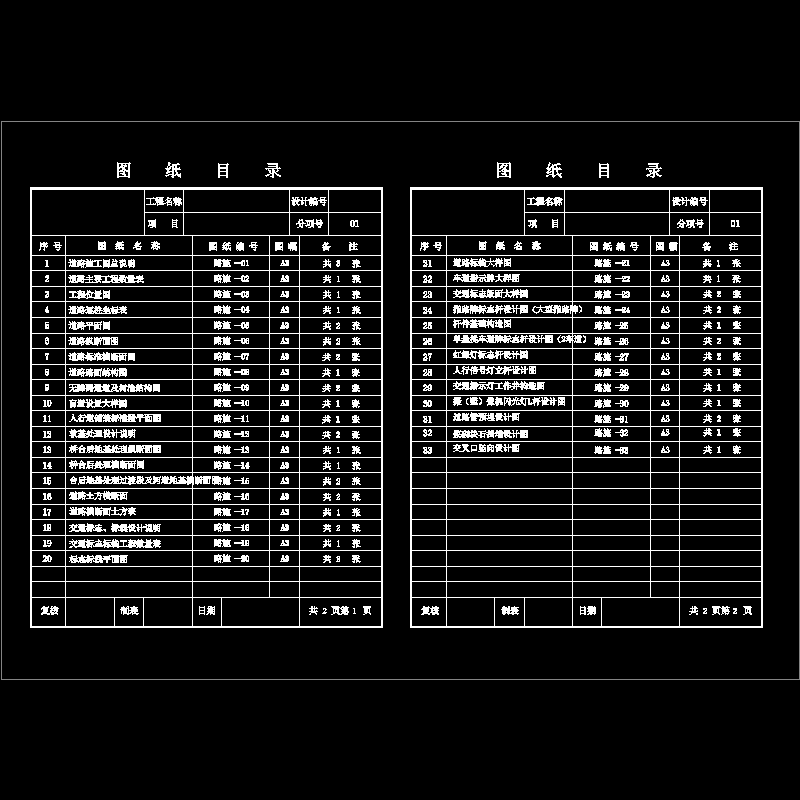

00图纸目录.dwg

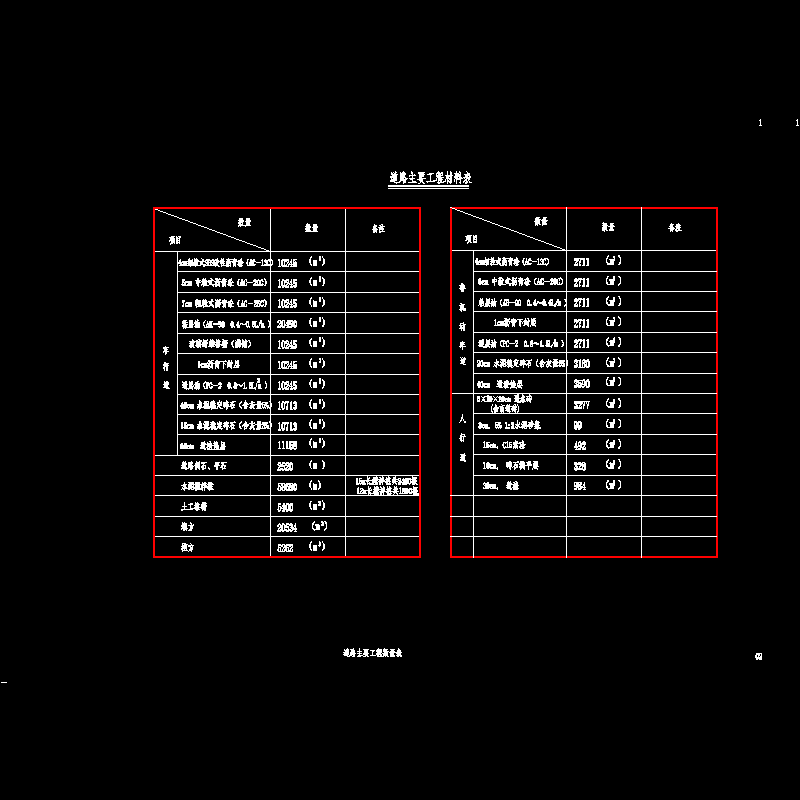

02-道路主要工程量.dwg

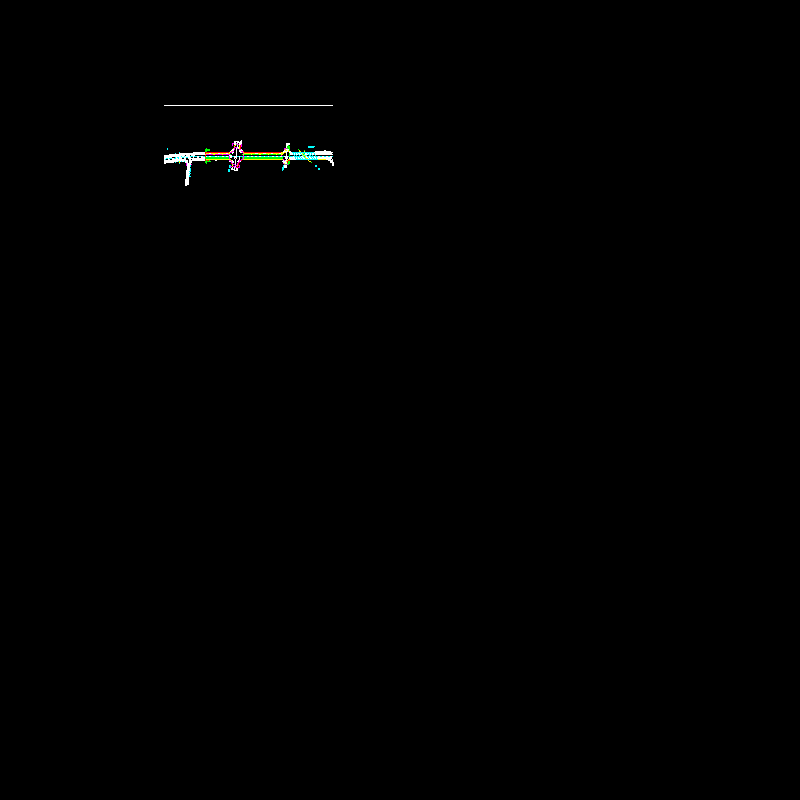

03-工程位置.dwg
30-摄（照）像机闪光灯l杆设计图.dwg
31-过路管预埋设计图.dwg
32-浆砌块石挡墙设计图.dwg
33-交叉口竖向设计图.dwg
tk3.dwg

以上是部分截图，请下载附件后查看完整高清内容

发布时间：2023-12-28
评论次数：0

浏览次数：0
文件大小：3.77 MB

收藏次数：0
文件名称：附件-995788956078995787.rar
