市政道路交通工程施工大样图设计信号灯杆设计图

资料简介
赚取积分

附件详情

交通工程施工图设计说明
交通工程设施数量汇总表

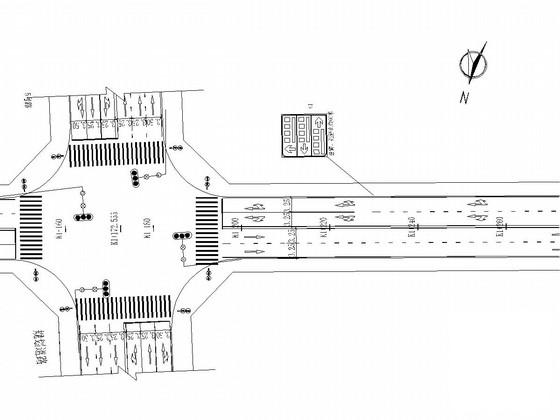

交通组织平面图
标线设计大样图

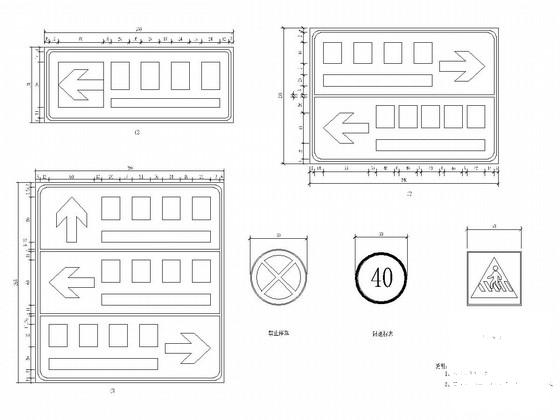

交通标志版面设计图
附着式交通标志设计
单柱标志杆结构
C3类指路标志标牌设计图
C1类指路标志标牌设计图
C2类指路标志标牌设计图
悬臂式标志构件设计图
信号灯控制线缆布置设计图
信号灯控制路口系统接地示意图

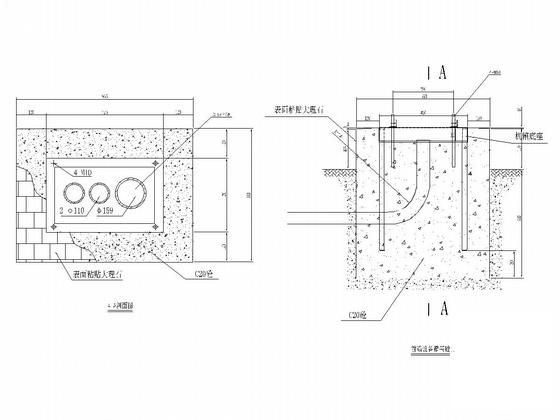

手孔井施工图
手孔井到设备箱连接示意图
手孔井到灯杆基础连接示意图
管道剖面图

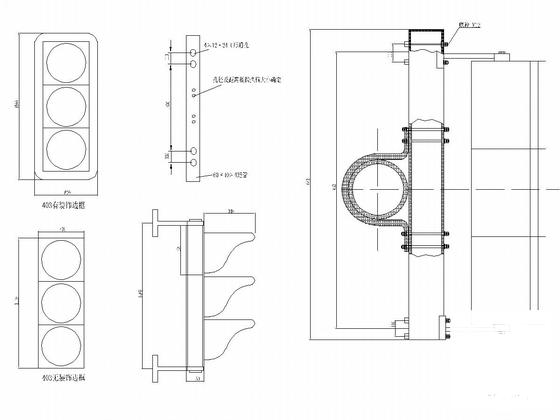

机动车信号灯安装示意图
非机动车信号灯结构大样（二合一）
立柱式机动车信号灯结构大样
单柱信号灯杆基础图

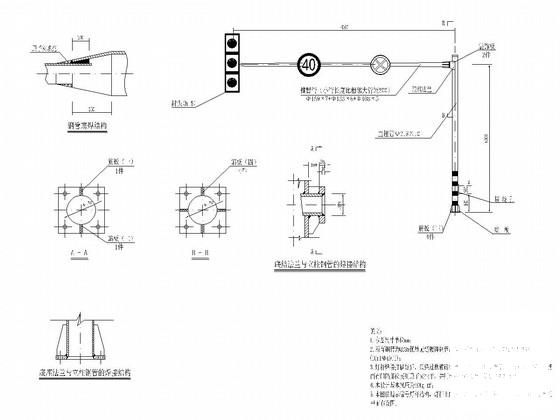

3m信号灯杆设计图

附件详情

交通标线：
该项目采用符合《道路交通标志标线》（GB5768—2009）的交通标志和标线。该项目设有道路车行道边缘线、车行道分界线、人行横道线、停止线、导向箭头、双黄线、导向车道线等交通标线。标线的颜色、形状、尺寸、间距等按《道路交通标志和标线》(GB5768-2009)选用，后附大样图。
同向车行道分界线均采用2米实线，间隔4米，线宽为15cm；
对向车行道分界线，双黄线间隔为35cm，线宽为15cm；
导向车道线线宽15cm，施化长度为30m；
车道边缘线采用白色实线，线宽为15cm；
停止线线宽为30cm；
……
交通标志版面：
该项目采用交通标志为：警告标志、禁令标志、指示标志、指路标志。标志的颜色、形状和字符必须按《道路交通标志和标线》（GB5768—2009）执行。所有设置地点均符合《道路交通标志和标线》（GB5768—2009）的规定。
……
共47张，。

7m信号灯杆设计图

交通标志版面设计图

机动车信号灯安装示意图

手孔井到设备箱连接示意图

单柱标志杆结构

以下是附件的其中一部分截图，共6张，您也可以搜索更多您想要的资源
