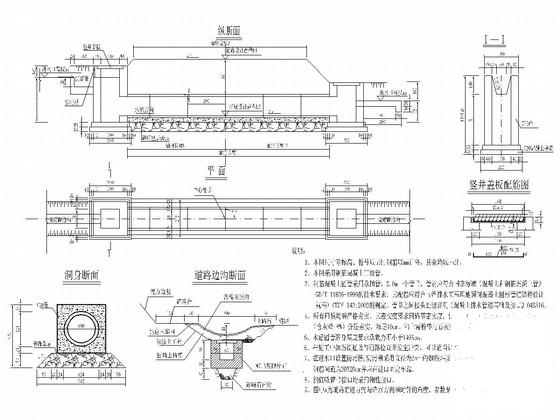

市政道路涵洞工程施工图纸设计（倒虹吸）

附件详情

技术指标： 1、设计荷载：公路－Ⅱ级，人群荷载：3.5kpa。 2、涵洞类别及尺寸：倒虹吸：断面尺寸：D=1000mm，覆土厚度h＞1.0m。 3、环境类型：Ⅰ类环境条件 4、设计安全等级：三级
……
施工注意事项：
1、管涵施工设计和施工放样时，必须注意管涵的全长与管节的配置以及洞口端墙的准确位置。为避免放样误差，可将一端洞口端墙于管节安装接近完成时浇筑。
2、管基混凝土可分为两次浇筑。先浇管底以下部分，此时应注意预留管壁厚度及安放管节坐浆混凝土2～3cm，待安放管节后再浇管底以上部分，并应保证新旧混凝土的结合以及管基混凝土与管壁的结合。
3、当涵顶填土厚0.5～1.0m时，涵顶路基，在不小于两倍孔径范围内，每10cm一层，用砂分层夯实，相对密度应达到95％。
4、涵身两侧回填砂须分层夯实，相对密度达到96%.
5、施工过程中，当涵洞顶覆土厚度小于0.5m时，严禁任何重型机械和车辆通过。
……
共4张，。
