倒虹吸管土建工程施工设计竣工图纸（编制于2014年10月）(cad图)

资料简介
赚取积分

附件详情

倒虹吸管纵剖面图（1/2）
倒虹吸管纵剖面图（2/2）
倒虹吸管细部结构图
灌注桩结构图

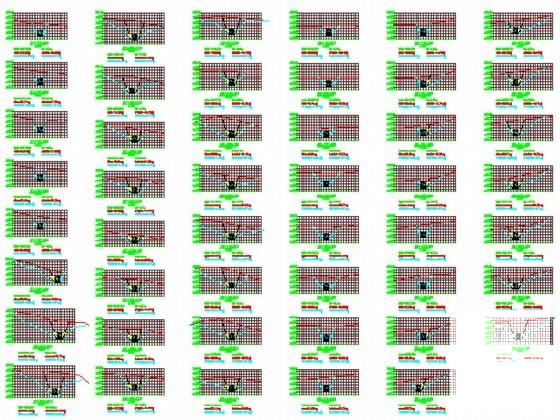

倒虹吸管横断面图（1/4）
倒虹吸管横断面图（2/4）
倒虹吸管横断面图（3/4）
倒虹吸管横断面图（4/4）
出口水池结构图
出口水池闸门排架结构图
出口水池横断面图
出口水池接南干渠段结构图
出口水池接南干渠段横断面图
东河以东倒虹吸管检修进人孔结构图
倒虹吸管冲砂放空设施结构图
倒虹吸管隧洞结构图

附件详情

【说明】
1、新建河堤挡墙位置维持原位置不变，墙顶按控制点高程直线连接。材料选用C15埋石砼，埋石率20％。
2、垫板砼下部基础采用M5.0浆砌块石处理，地基允许承载力须大于130kpa，并保持基础均匀性。特殊地段砌石厚度根据现场确定。
3、施工期须加强管槽排水及河道导流、度汛工作。管槽排水采用两侧设置30cm宽临时排水沟和集水井抽排；河道导流在管槽右侧设置土石围堰；汛期度汛通过河堤挡水，河道泄流。
4、钢筋保护层厚5.0cm。
......
16张CAD图

倒虹吸管纵剖面图

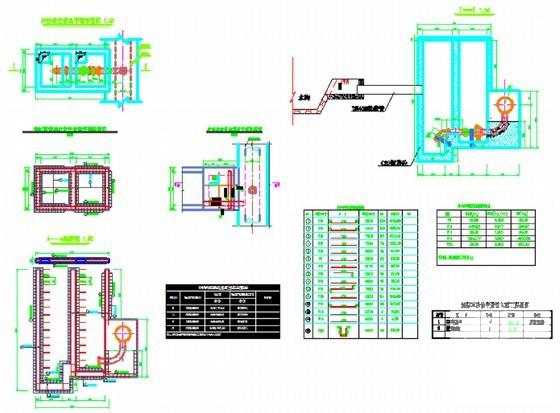

倒虹吸管冲砂放空设施结构图

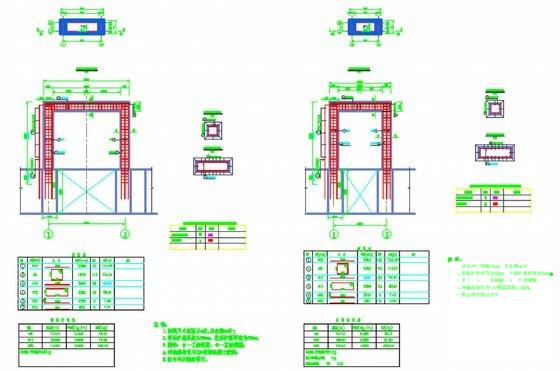

出口水池闸门排架结构图

以下是附件的其中一部分截图，共4张，您也可以搜索更多您想要的资源

第 1 张图
第 2 张图
第 3 张图
第 4 张图

以上是部分截图，请下载附件后查看完整高清内容
