经济园区道路工程施工大样图（雨污水双孔斜洞口箱涵）
- 车道数：六车道
- 设计时速：40km/h
- 干线：是
- 位置：河南
- 编制时间：近代
附件详情
- 箱涵11张：
- 设计总说明
- 工程位置示意图
- 涵洞平面位置图
- 道路纵断面图
- 涵洞一般构造图
- 涵身钢筋图
- 涵洞翼墙钢筋图

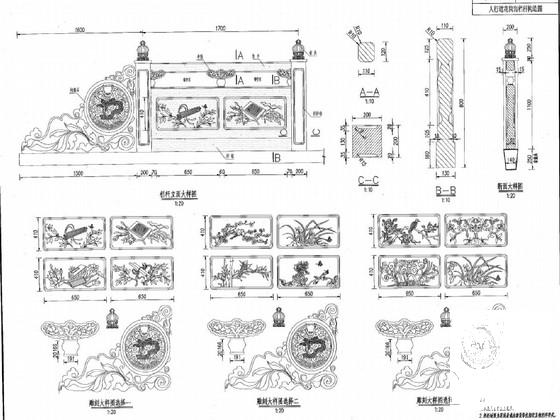

- 人行道花岗岩栏杆构造图
- 道路及排水工程59张：
- 道路工程 设计说明
- 主要工程数量表
- 工程位置示意图
- 综合横断面图
- 道路平面图
- 与XX路交叉口竖向设计
- 道路纵断面图
- 道路土方横断面
- 平曲线要素表
- 逐桩坐标表
- 竖曲线要素表
- 土方总量计算表
- 道路结构图
- 沟滨回填设计图
- 路面板块接缝图
- 无障碍设计 图
- 人行道拼花大样图
- 雨水工程示意图
- 雨水平面图
- 北侧雨水纵断面图
- 南侧雨水纵断面图
- 雨水检查井井表
- 雨水主要材料表
附件详情
图纸设计内容含：道路、排水、箱涵。
道路等级：城市主干道；设计车速：40km/h；设计标准轴载：BZZ-100。道路设计年限20年。道路红线宽40米，其中机动车道22米，绿化分隔带3米×2，慢行一体化6米×（非机动车道3米×2+人行道3米×2）。交叉口处拓宽至红线54米，横断面组成为机动车道36米，绿化分隔带3米×2，慢行一体化6米×2（非机动车道3米×汤+人行道3米×2）。跨河道上口宽约35米，水面宽约14米，拟建双孔6×4米涵洞一座，斜洞口，采用翼墙和护砌加固。雨水管道采用双侧布管，布设在道路两侧绿化分隔带下，距道路中心线12.5米处。
【设计依据】
城市道路
工程设计规范CJJ37-近代、城镇道路路面设计规范CJJ169-近代、无障碍设计规范GB50763-近代、公路水泥混凝土路面施工技术规范JTG F30-近代、公路水泥混凝土路面设计规范JTG D40-近代
……共计70张，

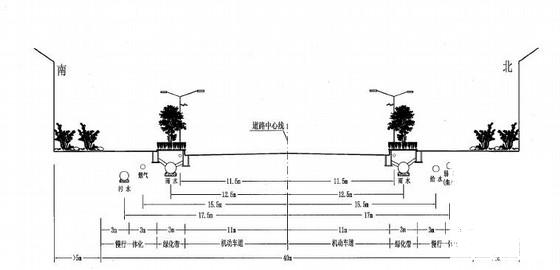

横断面图

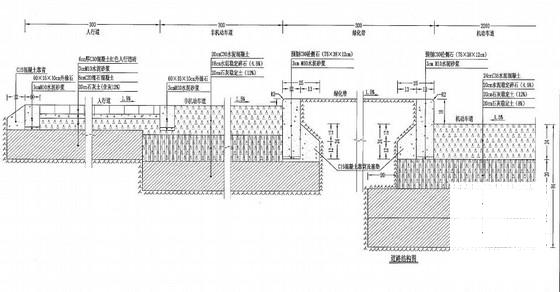

道路结构图

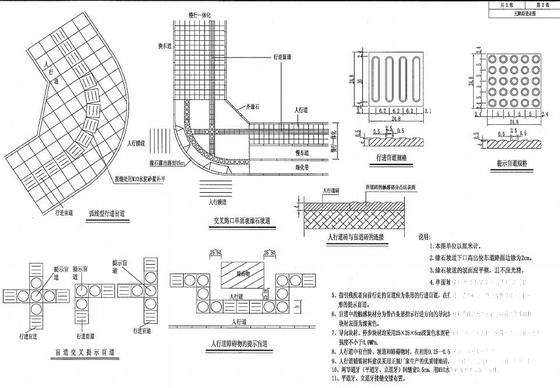

无障碍设计图

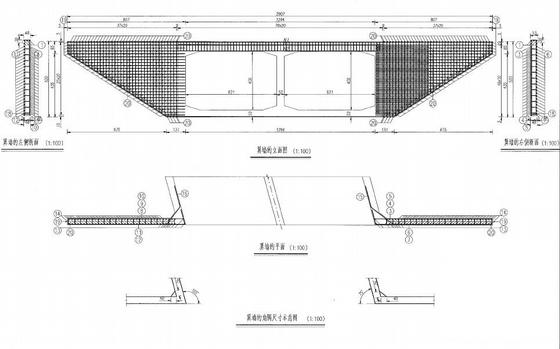

涵洞翼墙钢筋图
涵洞一般构造图
路面板块接缝图
以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
-
第 1 张图 -
第 2 张图 -
第 3 张图 -
第 4 张图 -
第 5 张图 -
第 6 张图
以上是部分截图，请下载附件后查看完整高清内容
