2-3m×2m双孔箱涵八字进水口大样CAD图纸

附件详情

1、图中尺寸均以毫米计。
2、八字墙墙体及洞口帽石采用M10砂浆砌MU30块石,1:2水泥砂浆勾缝,铺底材料为M10砂浆砌MU30片石。
3、涵洞与八字墙相接处设一道变形缝,缝宽20mm,缝内嵌沥青麻絮。
4、基础应置于碾压密实的粉质粘土层之上,压实度不小于94%,基底承载力特征值不小于180kpa。
5、本图适用于双孔箱涵(2-3m×2m)的八字墙。
……共计1张

以下是附件的其中一部分截图,共1张,您也可以 搜索 更多您想要的资源

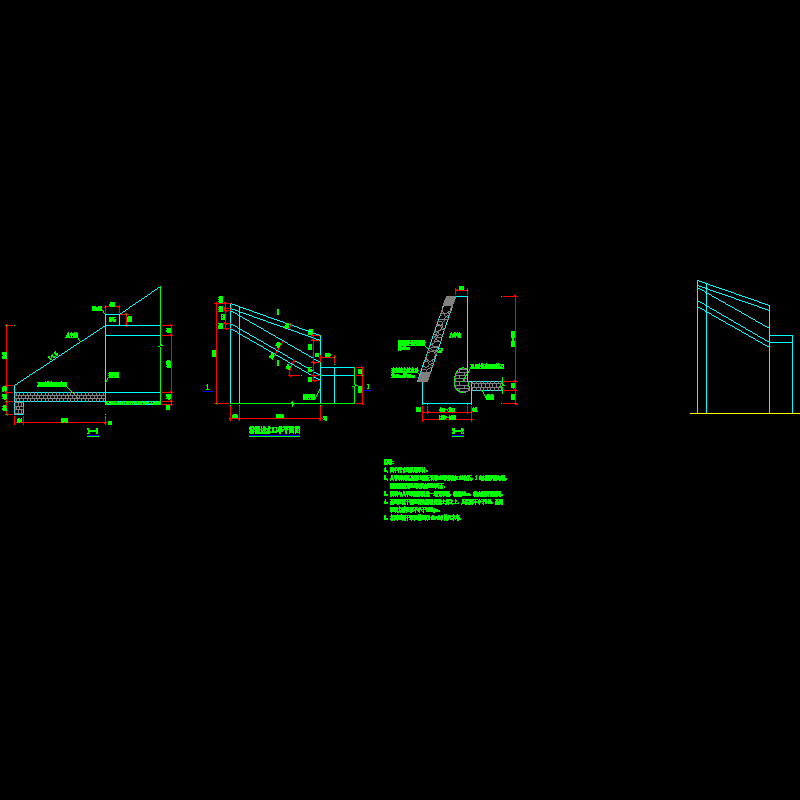

  • 2-3m×2m双孔箱涵八字进水口大样CAD图纸 - 1
