双孔箱涵施工图纸（青石栏杆）.
- 位置：湖南
- 编制时间：近代
- 跨径大小和多跨总长：13.5m
附件详情
- 设计总说明2
- 箱涵平面定位图
- 箱涵立面图
- 箱涵断面钢筋构造图
- 箱涵平面钢筋构造图
- 箱涵侧牛腿钢筋构造图
- 箱涵涵洞处理及挡墙压顶构造图2
- 青石栏杆构造图
附件详情
设计依据：城市桥梁设计规范CJJ11-近代；城市桥梁搞垮设计规范CJJ166-近代；公路桥涵施工技术规范JTG/TF50-近代
概况：箱涵为钢筋混凝土双孔箱涵，总跨径13.5m，净跨6.0M，净高1.5m。箱涵设计安全等级：一级，设计使用年限50年。设计荷载：城-A级，人群荷载4.0KN/M2。箱涵地基处理采用素混凝土桩加固处理，要求处理后容许承载力达到130kpa。箱涵侧板后采用级配碎石铺筑，箱涵采用就地浇筑工艺。涵身混凝土最低强度等级：C40。最大水胶比：0.45。最少胶凝材料用量：320KG/M3。栏杆石料为青石。
……共计8张，

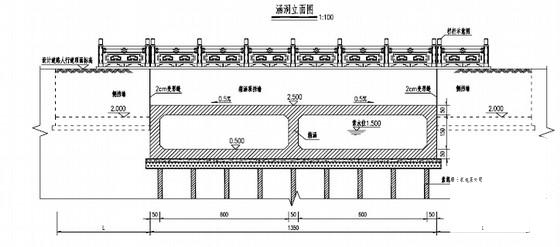

涵洞立面图
箱涵配筋断面图

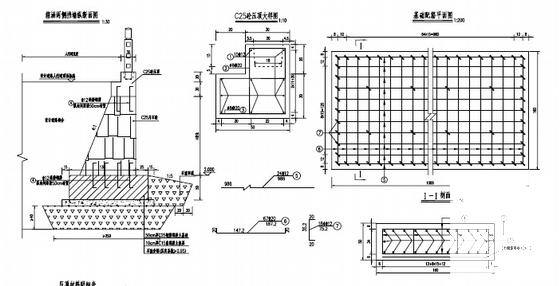

箱涵涵洞处理及挡墙压顶构造图

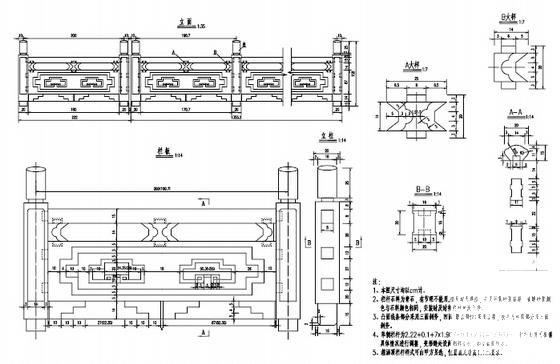

青石栏杆构造图
侧墙悬臂梁配筋立面图
以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
-
第 1 张图 -
第 2 张图 -
第 3 张图 -
第 4 张图 -
第 5 张图 -
第 6 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2023-12-28
- 评论次数：0
- 浏览次数：0
- 文件大小：1.7 MB
- 收藏次数：0
-
文件名称：
附件-995795768787659695.rar
