经济技术开发区二车道道路排水工程CAD施工图纸22张(雨污水箱涵)

  • 车道数:二车道
  • 干线:否
  • 位置:山东
  • 设计年代:近代

附件详情

  • 施工图设计说明
  • 雨水总平面图
  • 污水总平面图
  • 管道横断面布置图
  • 排水管渠平面设计图10
  • 雨水管渠纵断面设计图5
  • 污水管道纵断面设计图5
  • 3200x1600雨水暗涵及检查井结构图3
  • 管道满包加固图
  • 强夯地基处理设计图
  • 管道基础及回填横断面设计图
  • 路面结构恢复设计图

附件详情

设计内容:工厂区南侧和西侧规划路新建雨水管渠和污水管道,其中雨水暗渠起点与另一条路现状雨水暗渠顺接,终点排入横穿道路规划雨水暗渠;污水管道通过市政路进入北侧现状污水管道。
雨水管设计管径D600~W=3200x1600,主管道全长1249.8米。污水管设计管径D400~D600,主管道全长1364.3米。该项目矩形排水暗渠为现浇混凝土箱涵结构;圆形排水管道采用钢筋砼承插口管(Ⅱ级),管道基础采用180°砂石基础(06MS201-1-11),管道接口采用橡胶圈接口(06MS201-1-23),橡胶圈要求和管材配套提供,具有良好的抗腐蚀,抗老化性能。
……
雨水管道管径D600采用1250圆形井(06MS201-3-14),D800~D1000采用矩形直线井(06MS201-3-31)。污水管道管径D400~D600采用1000圆形井(06MS201-3-20),其中检查井W4、W7、W10、W13、W16、W16-3、W19、W22、W25、W28、W31和W35为沉泥井,沉泥区深0.5米。
……
共计22张,设计于2013年

3200x1600雨水暗涵及检查井结构图

管道满包加固图

管道基础及回填横断面设计图

以下是附件的其中一部分截图,共8张,您也可以 搜索 更多您想要的资源

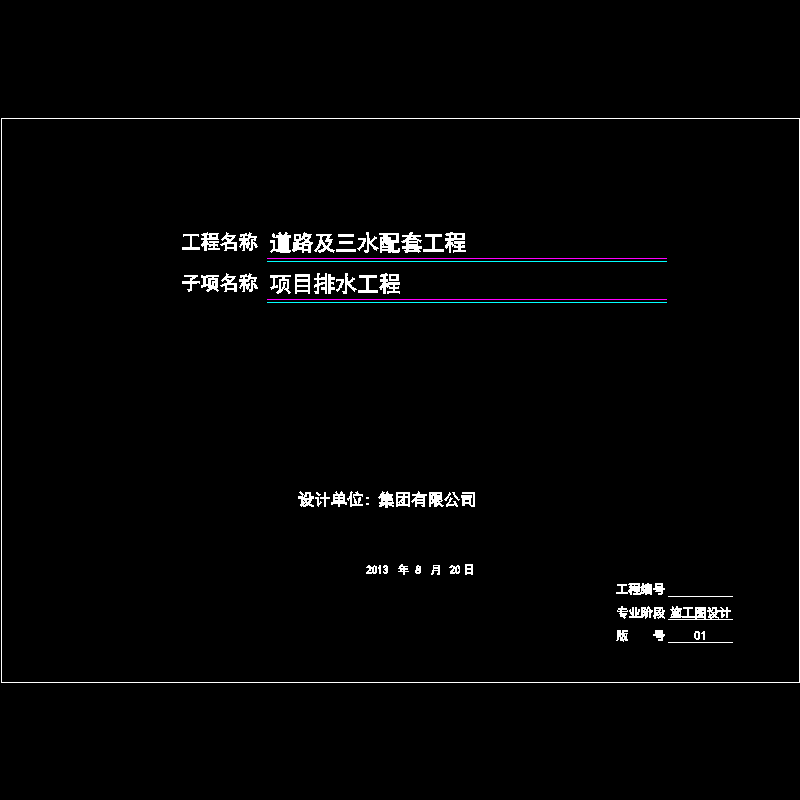

  • 00封面.dwg
    00封面.dwg

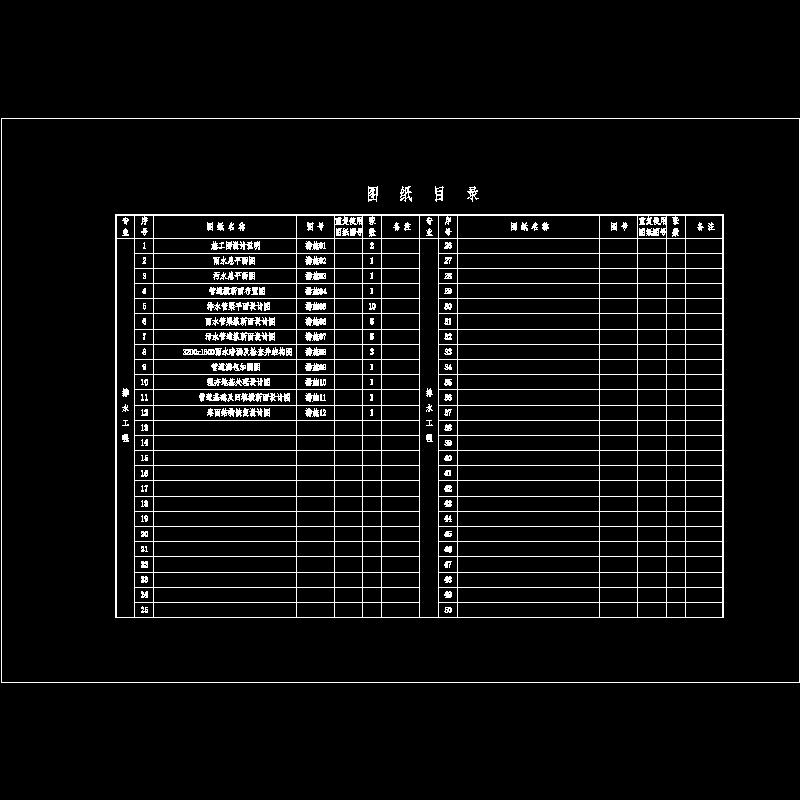

  • 00目录.dwg
    00目录.dwg

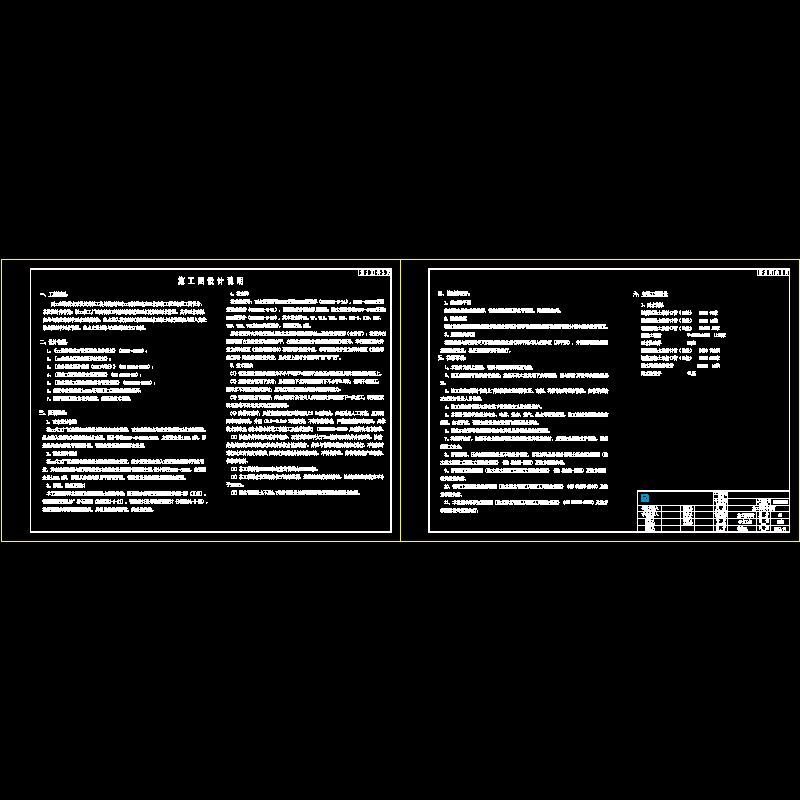

  • 01排水工程说明.dwg
    01排水工程说明.dwg
  • 02雨水总平面图.dwg
    02雨水总平面图.dwg
  • 03污水总平面图.dwg
    03污水总平面图.dwg
  • 04管道横断面布置图.dwg
    04管道横断面布置图.dwg
  • 05排水平面图.dwg
    05排水平面图.dwg
  • 06-07排水纵断图.dwg
    06-07排水纵断图.dwg
以上是部分截图,请下载附件后查看完整高清内容
