科研基地双向二车道道路工程施工图纸39张（知名大院含交通设施）.dwg

附件详情

车行道土基顶面的回弹模量应≥25MPa，塘渣顶面回弹模量须≥35MPa。沥青砼摊铺前，水泥稳定碎石基层顶面必须浇洒透层沥青。透层沥青采用AL(M)-1或2液体沥青，洒布数量宜为（0.6-1.5）L/m2。粘层沥青采用PC-3快裂撒布型乳化沥青，洒布数量宜为(0.3-0.6)L/m2。浇洒透层沥青后一破乳立即撒布粗砂，其用量为2～3m3/1000m2。
采用本图采用1954北京坐标系,1985国家高程系。绿化带每隔30m断开一次，断开间距为3m。

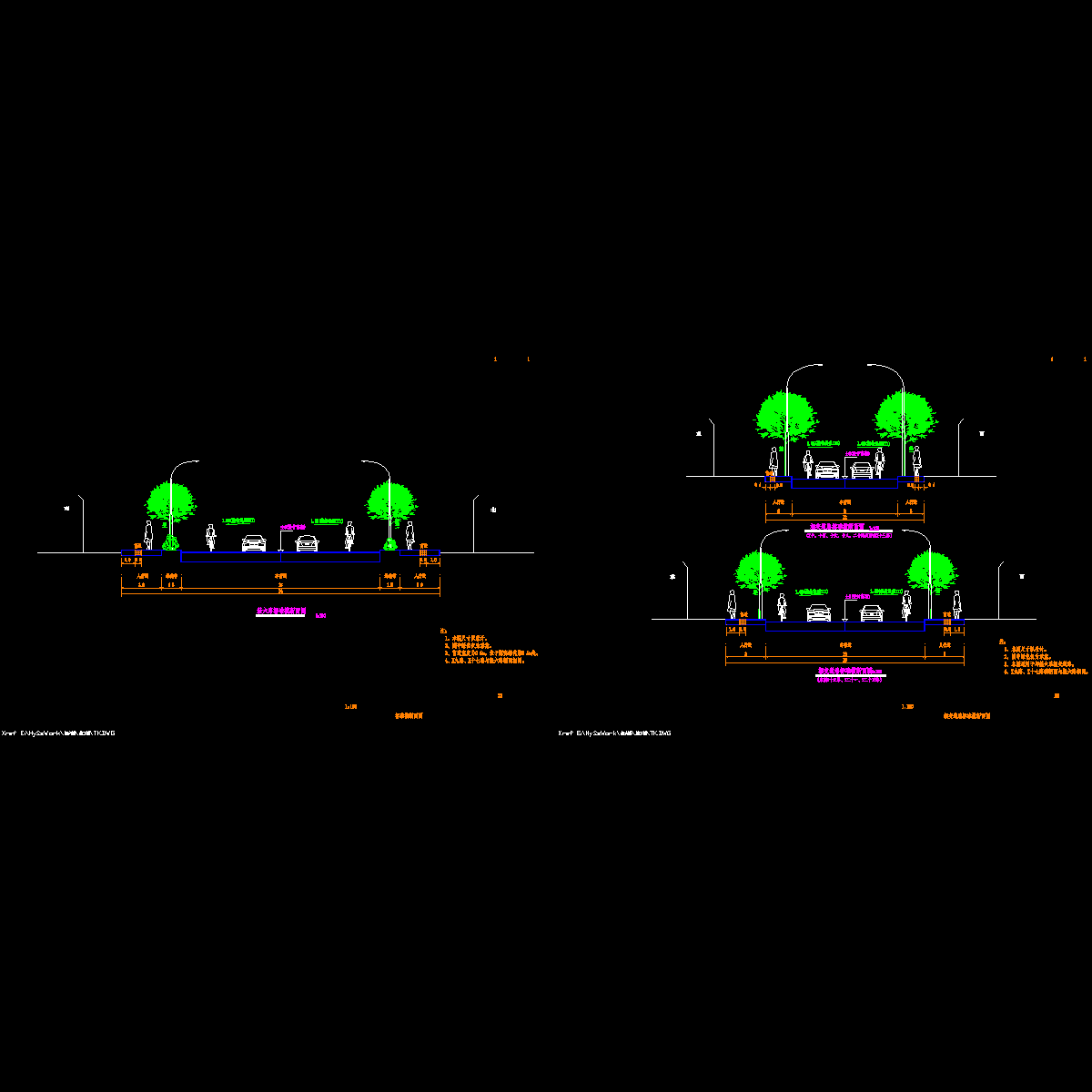

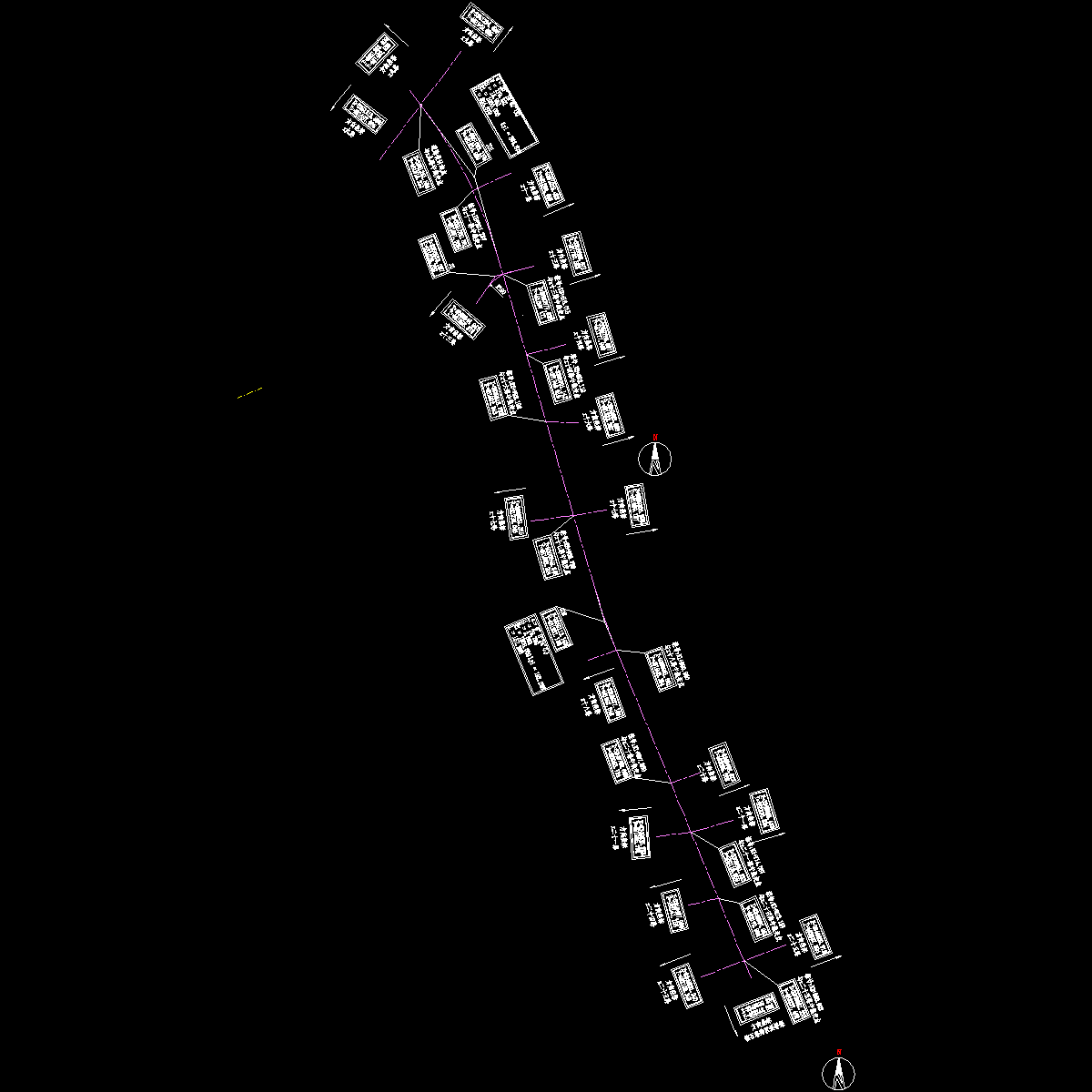

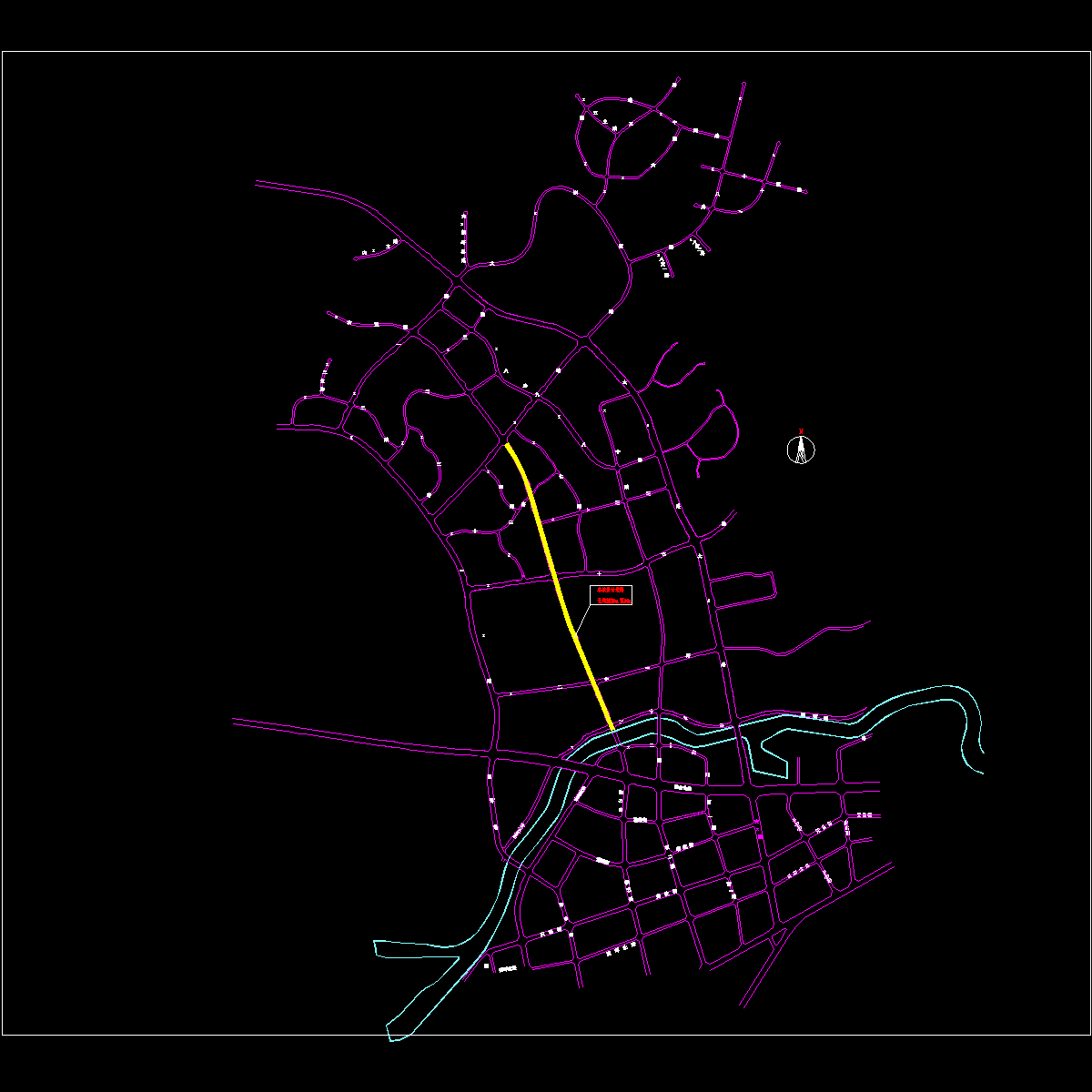

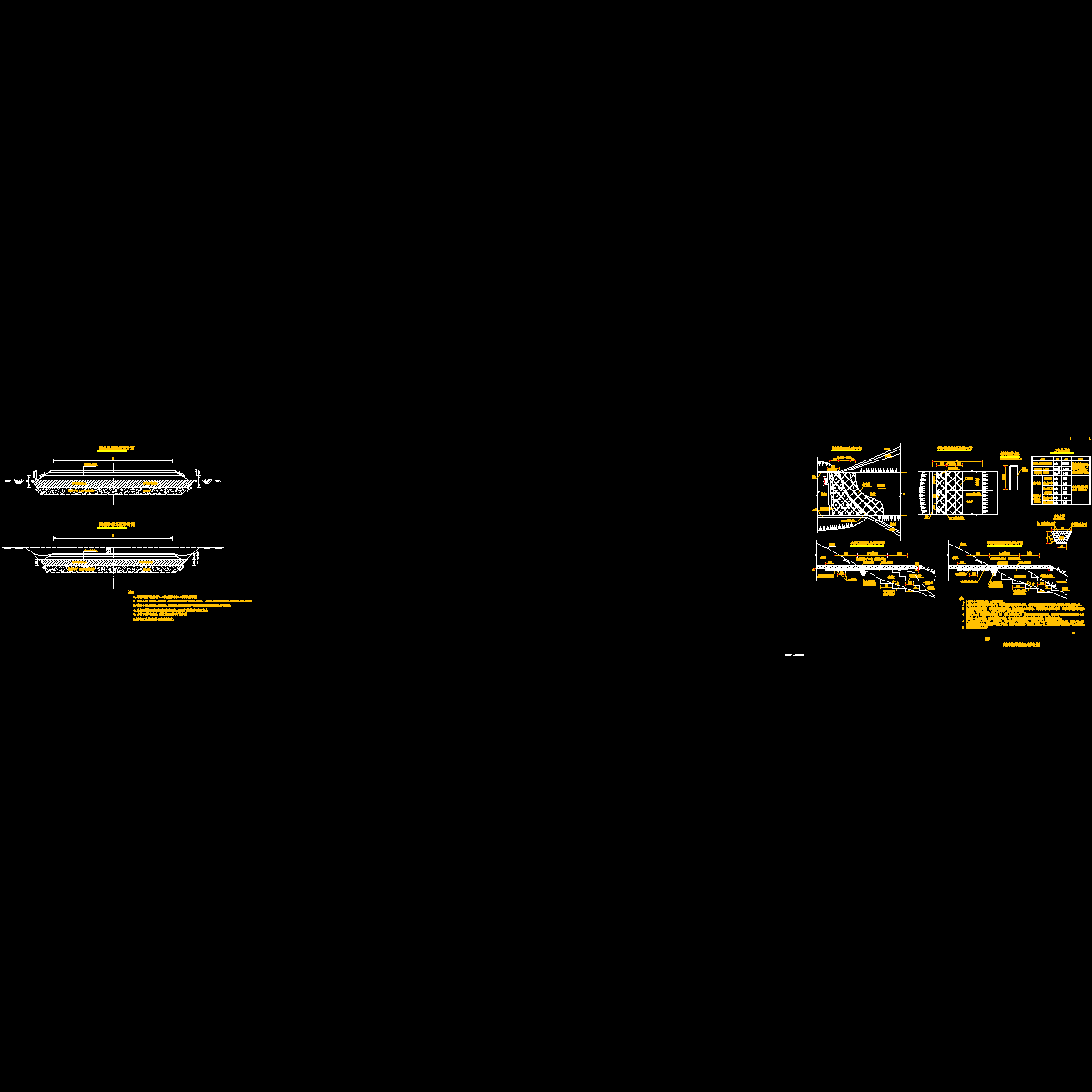

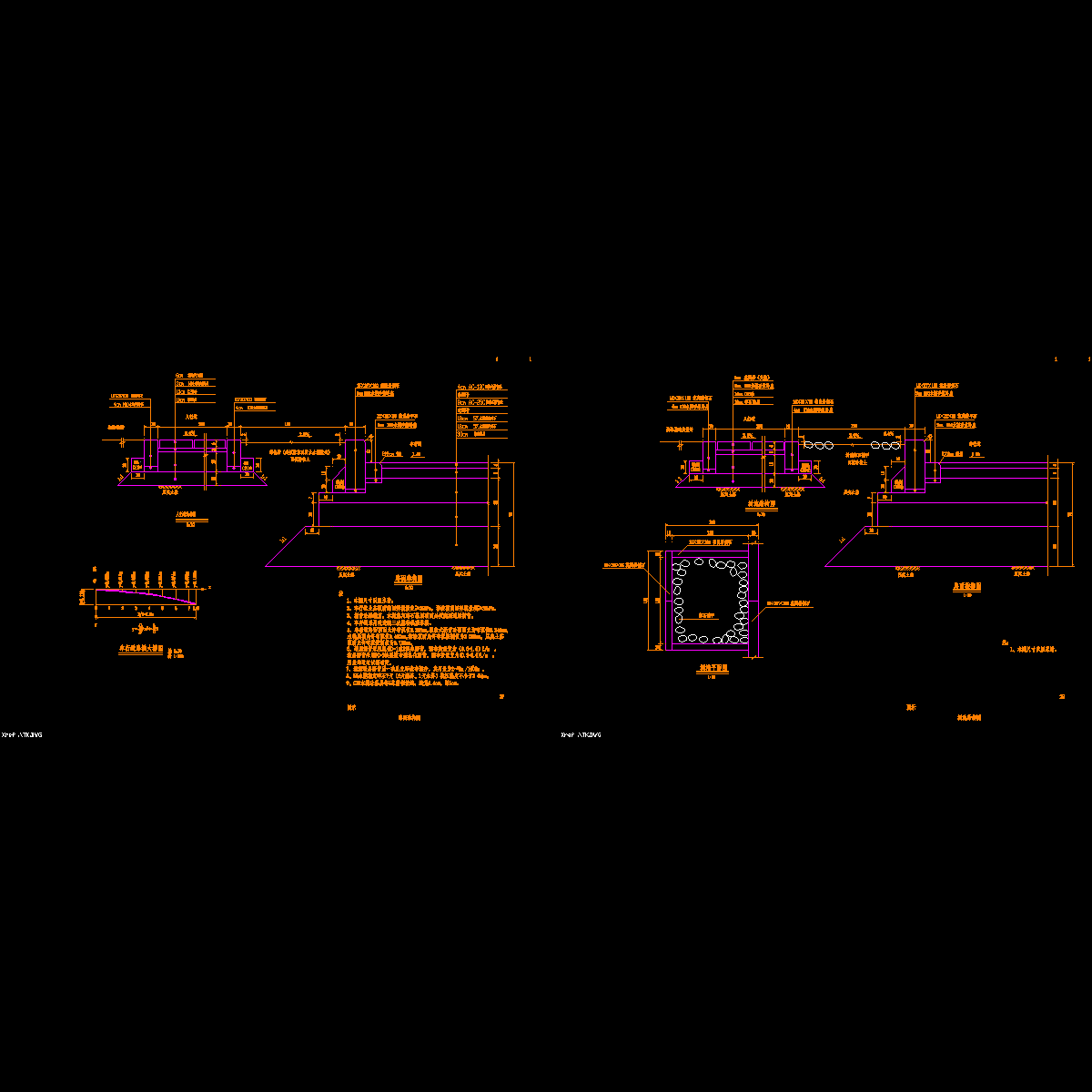

【图纸内容】封面、地形图、地理位置图、平面线位图、平曲线表、平面设计图、边坡设计图、标准横断面图、纵断面、路面结构图、路基防护设计图、边坡防护设计图、陡坡路堤或填挖交界处理设计图、排水边沟设计图、港湾式公交停靠站示意图、交叉口 无障碍设计 (缘石坡道 盲道)、交通设施布置图
……
共计39张，编制于近代年
