双向四车道20mT梁70m系杆拱桥全套CAD施工图纸（66张知名大院）.dwg

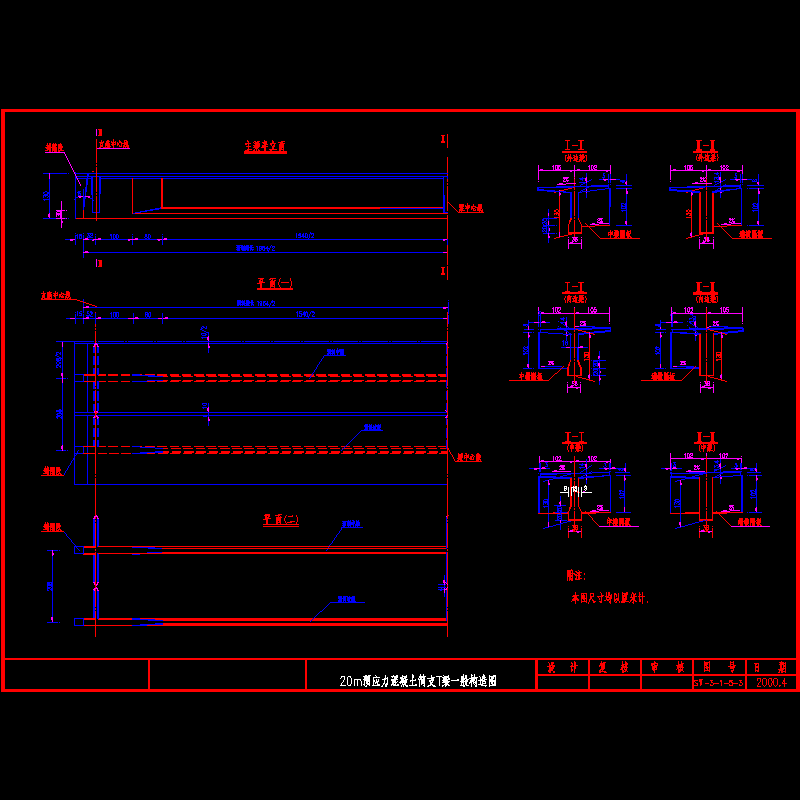

桥梁概况： 　　 1、本桥设计荷载标准为：汽-20级，挂-100。横桥向为两座分离式桥，车行道为双向四车道，桥全宽25.5m。 　　 2、本桥上部构造主跨为70m系杆拱，引桥采用20mT梁结构，布孔布置为4x20m 4x20m 5x20m 71m 4x20m 4x20m 3x20m。 　　 3、主桥上部构造为70m系杆拱，拱肋采用钢管砼，系杆采用预应力砼刚性系杆。引桥均为20m预应力混凝土T梁先简支后简单桥面连续结构。 　　 4、本桥主桥下部构造为框架墩，引桥下部构造为圆形柱式桥墩，埋置式肋板桥台，基础均采用钻孔灌注桩基础。 　　...... 　　设计于2000年，共包含CAD设计图66张。
