城区公路雨污分流制排水工程CAD施工图纸

该附件为 城区公路雨污分流制排水工程施工图纸， CAD格式。

主要内容：

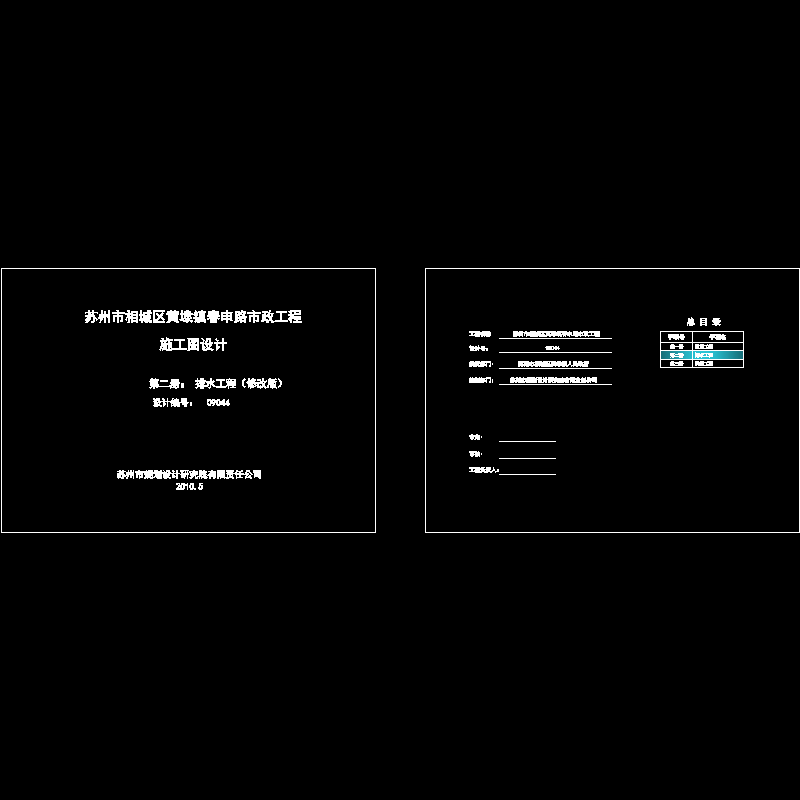

封面及总目录、地理位置图、标准横断面、排水平面图、污水管道纵断面图、道路北侧雨水管道纵断面图、道路南侧雨水管道纵断面图、倒虹管、砼不落底窨井、雨水边井、管道加固图、工程数量表、施工图设计说明。

雨排水：雨水管布置在道路南、北侧的绿化带下面，雨水管中心距两侧道路红线1.5米。相城区黄埭镇春申路的雨水通过雨水管就近排入规划河道。雨水管管径为DN400，d600、d800、d1000和d1200，边井支管管径为DN250，沿途地块预留DN400雨水支管。

污水管：根据《相城区黄埭镇控制性详细规划》，在相城区黄埭镇春申路道路南侧绿化带下面铺设一条污水管线，污水管中心距道路中心线3.0米。在相城区相城区黄埭镇春申路上的污水通过污水管线最终排入潘阳路设计污水管，道路沿线地块以及规划公厕预留了DN400污水预留管，以便以后两侧污水的接入。污水管管径为DN400。

......

相关图片：

标准断面图

地理位置图

窖井图

雨水边井

雨水管包固配筋图
