城区开发前期配套市政道路工程施工图纸cad平面布置图

  • 公路等级:三级
  • 车道数:四车道
  • 设计时速:其他
  • 干线:否
  • 位置:广东
  • 设计年代:近代
该附件为: 城区开发前期配套市政道路工程施工图2020 ,格式为CAD,同类工程了下载参考。
一、项目概要:
  1. xx新区储备土地前期开发工程项目道路工程包含7条道路,建设道路总长约1.3km。其中,xx规划路幅宽度均为16米;xx规划路幅宽度均为24米;xx规划路幅宽度为20米。
  2. 考虑到周边用地实施“三通一平”需求,本次道路工程先实施机动车道部分,暂不实施人行道及路面部分。另一方面,考虑到周边居民的通行需求,部分主要进出通道实施至水稳层,方便居民出行。
  3. 根据前期调研及多方讨论,xx实施至土路基,路面部分及规划人行道后期再实施。xx实施至水稳层,水泥混凝土面层部分及规划人行道后期再实施。
二、编制依据:
1.《城市道路工程设计规范》CJJ37-近代
2.《城市道路工程技术规范》(GB 51286-2018)
3.《城镇道路路面设计规范》(CJJ169-近代)
4.《城市道路交叉口规划规范》(GB50647-近代)
5.《无障碍设计规范》 (GB 50763-近代)
6.《公路路基设计规范》(JTGD30-近代)
7.《城镇道路工程施工与质量验收规范》(CJJ1-近代)
三、相关图片:
以下是附件的其中一部分截图,共3张,您也可以 搜索 更多您想要的资源

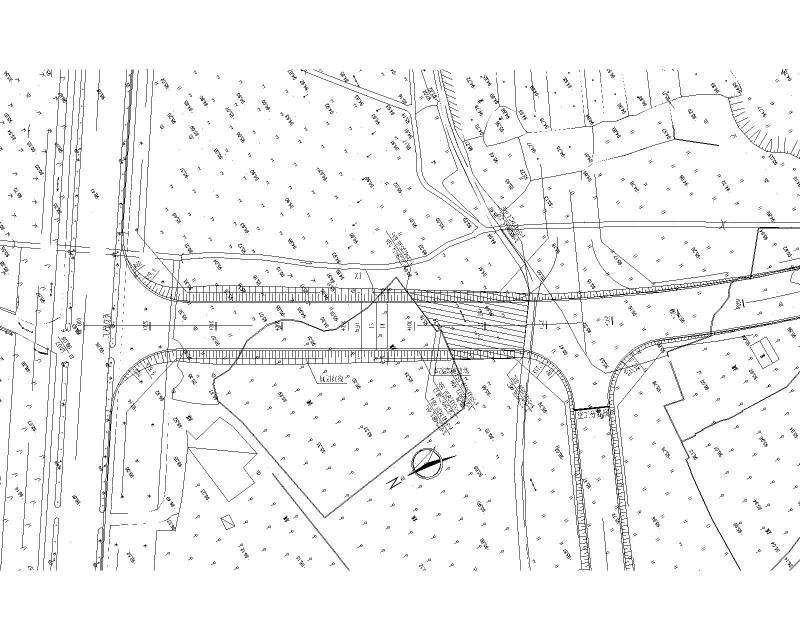

  • 道路平面布置图
