城区小街小巷道路硬底化升级改造施工图纸cad平面布置图

  • 车道数:二车道
  • 设计时速:其他
  • 干线:否
  • 位置:广东
  • 设计年代:近代
该附件为: 城区小街小巷道路硬底化升级改造施工图2019 ,格式为CAD,同类型工程可下载参考。
一、路面结构设计:
  1. 机动车道混凝土路面抗折强度要求不小于4.5MPa,上基层七天无侧限抗压强度不小于3.5Mpa,底基层七天无侧限抗压强度不小于2.0MPa;人行道采用轻交通标准,基层七天无侧限抗压强度不小于2.5MPa。透水砖路面抗压强度不小于C/c40,抗折强度不小于C/f4.0,防滑等级为R3,相应防滑性能指标BPN≥65。
  2. 路面表面构造采用刻槽,构造深度在使用初期满足要求:机动车道一般路段表面构造深度为0.50~0.90mm,特殊路段为0.60~1.00mm。机动?档纝刻槽尺寸宜为:槽深3~5mm,槽宽3mm,槽间距在12~24mm之间随机调整。
  3. 下封层采用单层1cm厚ES-3乳化沥青,乳化沥青采用PC-1,用量应通过配合比设计确定;集料为S14,用量为5~8m3//100m2/。
  4. 路床顶回弹模量不小于30Mpa。
二、道路无障碍设计:
  1. 盲道如遇井盖或构筑物时应绕开铺设,在转弯或方向发生改变处设提示盲道。
  2. 盲道设置必须通畅,不得出现半截或断路现象。残疾人坡道(或盲道)在横穿马路时应对称布置,坡道坡度不大于1:12。
  3. 三面坡缘石坡道正面及侧面的坡度不应大于1:12,三面坡缘石坡道的正面坡道宽度为1.5m。
  4. 全宽式单面坡缘石坡道的坡度不应大于1:20,全宽式单面坡缘石坡道的宽度应与人行道宽度相同。
三、相关图片:
以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源

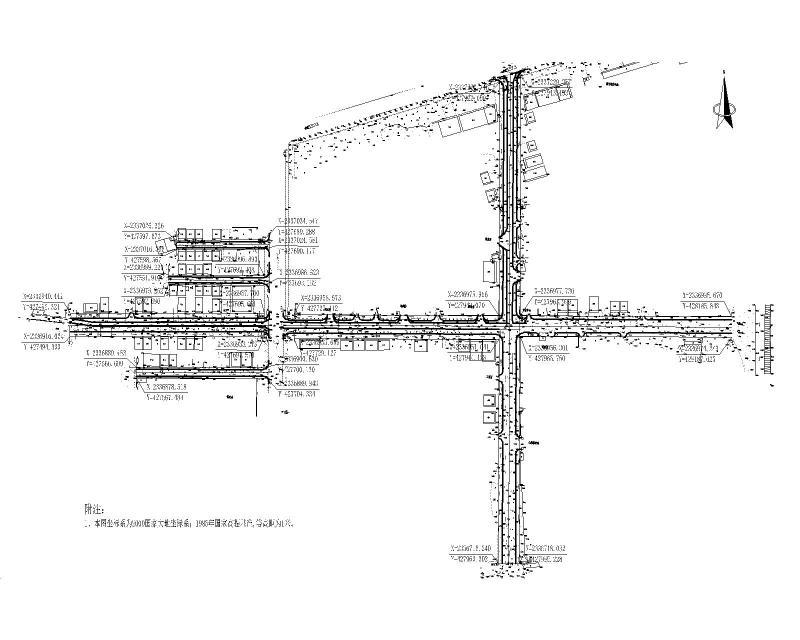

  • 道路平面布置图
    道路平面布置图

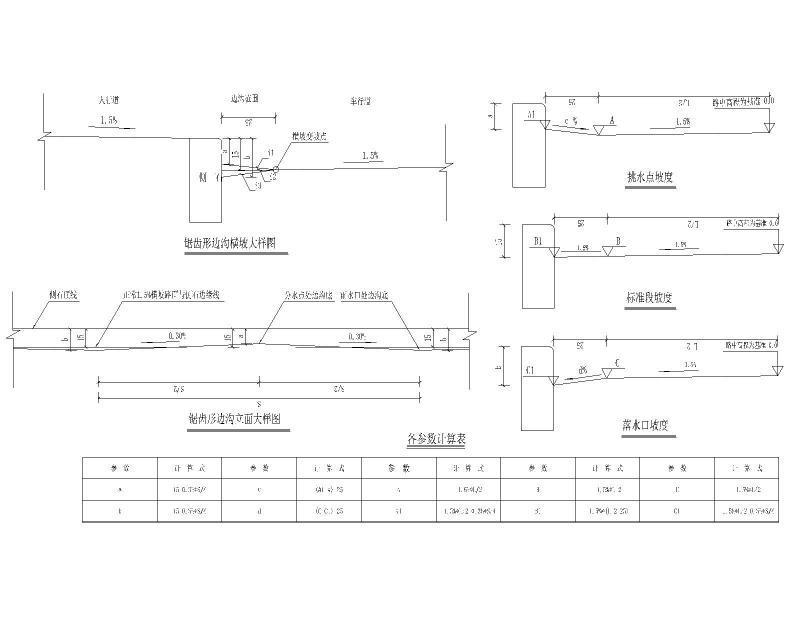

  • 道路边沟设计图
    道路边沟设计图

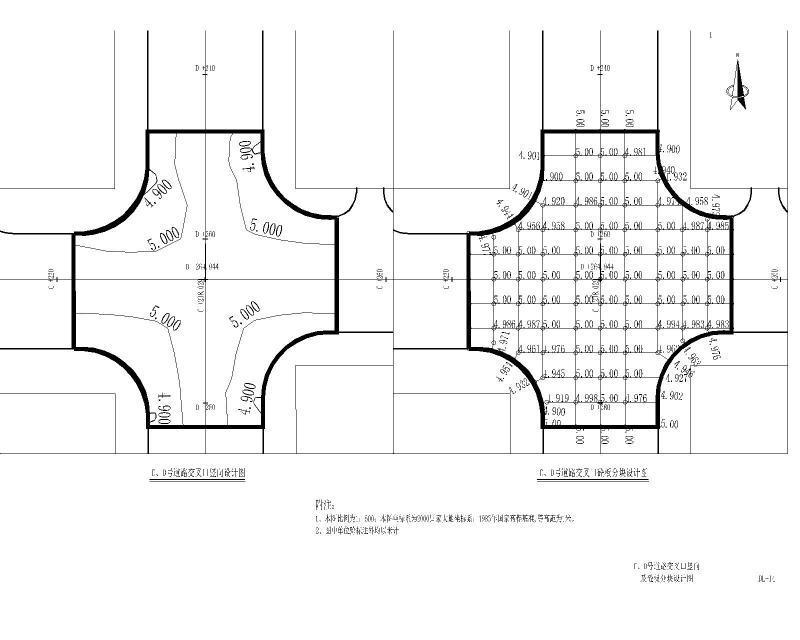

  • 道路交叉口竖向设计图
    道路交叉口竖向设计图

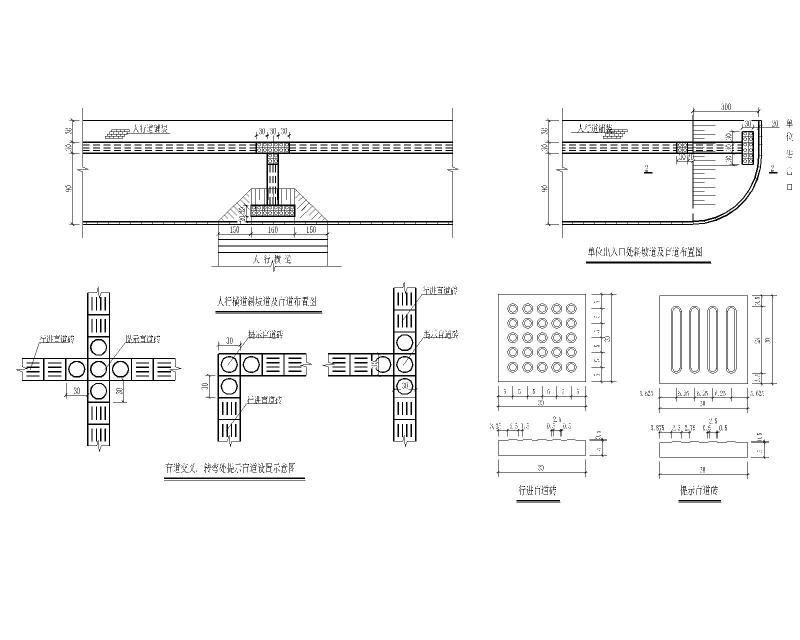

  • 道路无障碍设计
    道路无障碍设计

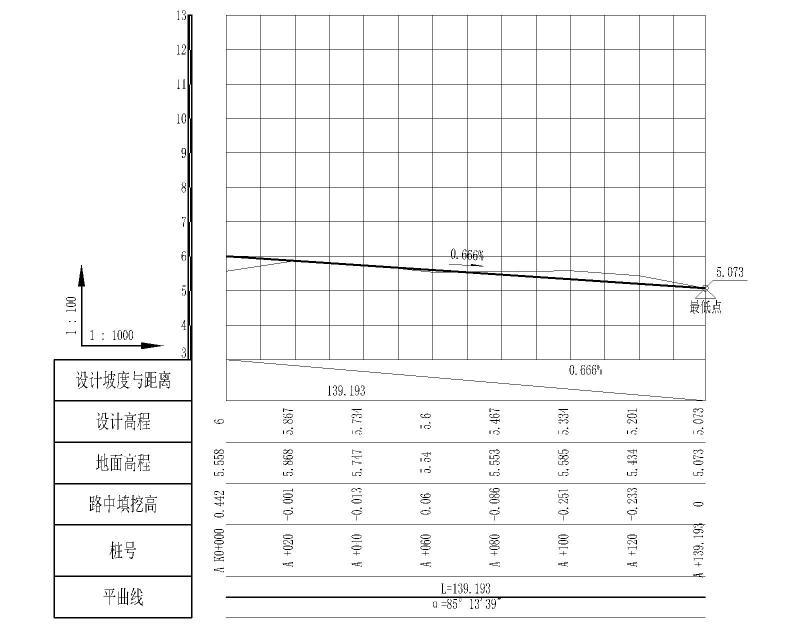

  • 道路纵断面图
    道路纵断面图
  • 路面结构设计
    路面结构设计
以上是部分截图,请下载附件后查看完整高清内容
