医院科室住院病房改造暖通施工图纸cad平面布置图
-
设计详细说明：有
-
建筑类别：医疗
-
建筑高度类型：多层建筑
-
图纸设计深度：施工图
-
图纸设计格式：CAD2000,PDF
-
设计年代：近代
-
设计内容：空调,通风
-
项目所在地：广东
1、项目概要： 该项目为
广东省医院科室住院病房改造
暖通施工图
2020，
该项目负责楼层数为9、10的空调系统改造。
2、设计内容： 本项目为舒适性变频多联式中央空调，设计内容包括：(1).空调冷媒管系统改造;(2).空调冷凝排水系统改造、；(3).空调送风系统设计与改造；(4).空调新排风/排风设计与改造.
部分图纸展示：
以下是附件的其中一部分截图，共5张，您也可以 搜索 更多您想要的资源
-

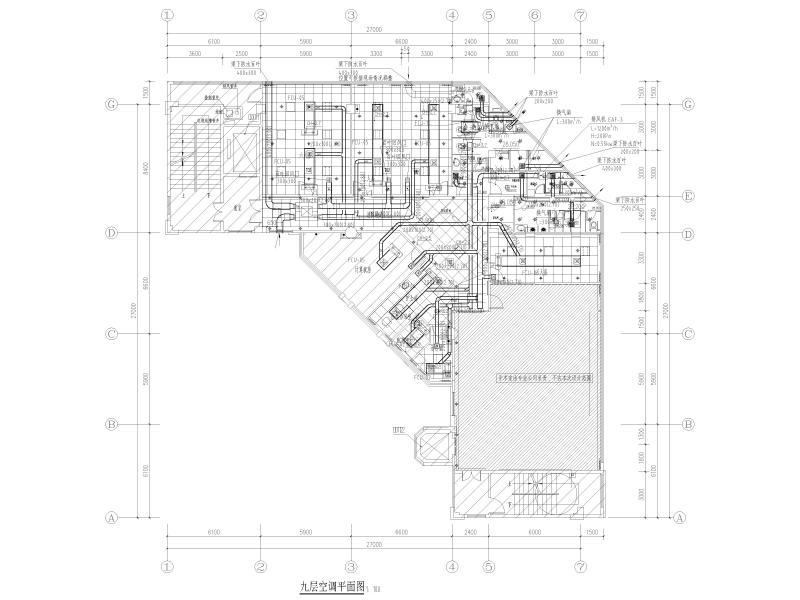

九层空调平面图 -

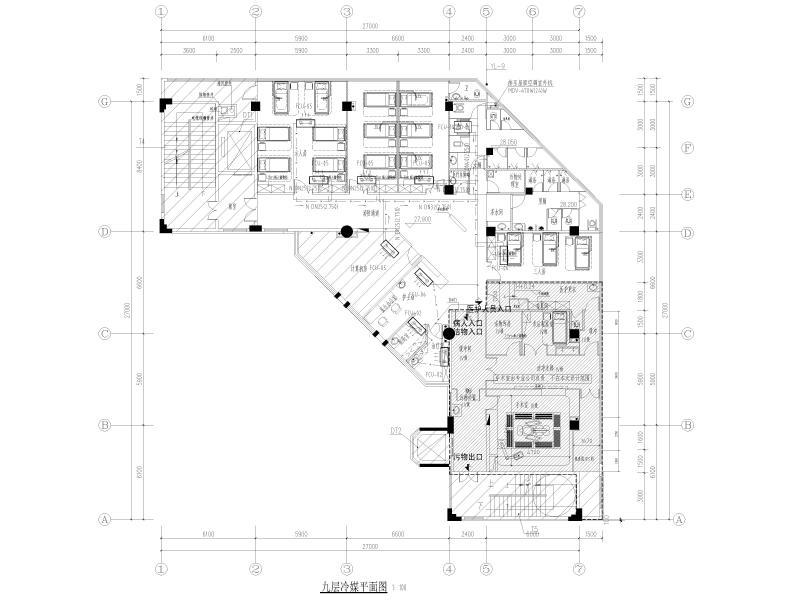

九层冷媒平面图 -

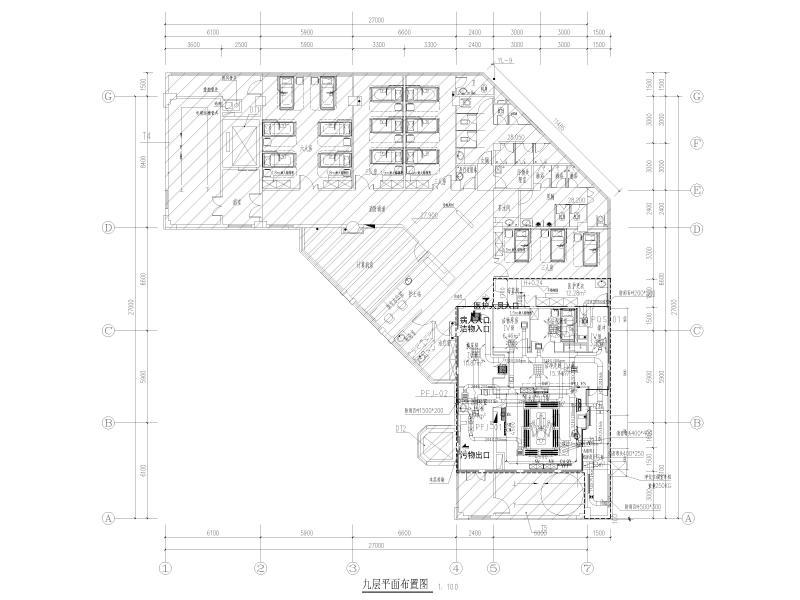

九层平面布置图 -
十层空调平面图 -

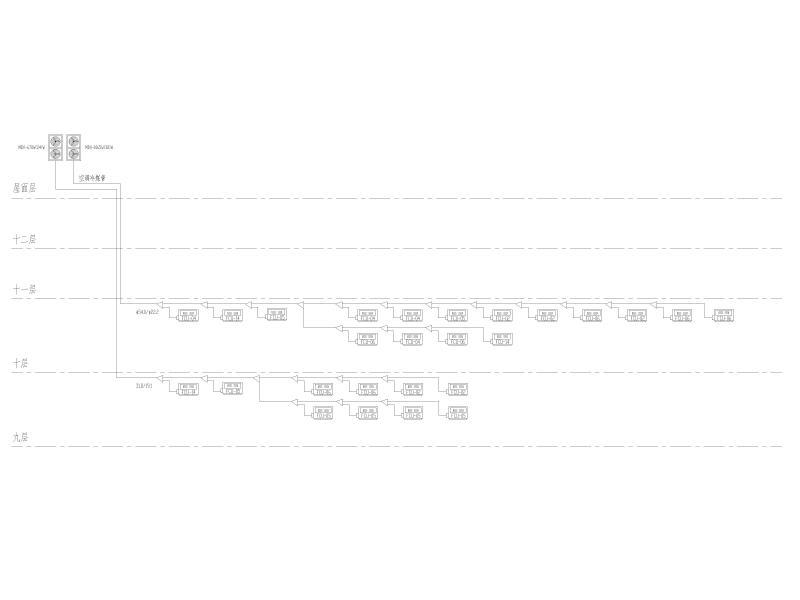

空调系统原理流程图
以上是部分截图，请下载附件后查看完整高清内容
