9500平米11层医院住院楼水电消防改造施工图纸

  • 设计说明:有
  • 建筑类别:医疗
  • 建筑高度类型:高层建筑
  • 建筑设计结构形式:其他结构
  • 建筑设计面积:9500平方米
  • 地上层数:11层
  • 图纸设计深度:施工图
  • 参考图纸:42张
  • 设计年代:近代
  • 生活供水设计:生活给水系统
  • 排水设计:污水系统,废水系统,雨水系统
  • 消防设计:室外消火栓系统,室内消火栓系统
  • 供水设备:高位水箱,水泵站
  • 供水方式:市政供水,变频供水,分区供水
  • 供水分区:三区
  • 排水体制:污废合流,雨污分流
  • 排水技术:重力排水
  • 火灾危险等级:中危险级Ⅰ级
  • 消火栓用水量室外(L/S):20
  • 消火栓用水量室内(L/S):20
  • 项目所在地:湖南

附件详情

  • 资料目录
  • 给排水设计总说明
  • 材料表、图例
  • 屋顶给排水平面修改图
  • 一层消防给排水平面修改图
  • 二层消防给排水平面修改图
  • 三层消防给排水平面修改图
  • 四层消防给排水平面修改图
  • 五层消防给排水平面修改图
  • 六层消防给排水平面修改图
  • 七层消防给排水平面修改图
  • 八层消防给排水平面修改图
  • 九层消防给排水平面修改图
  • 十层消防给排水平面修改图
  • 十一层消防给排水平面修改图
  • 消火栓系统原理图
  • 自动喷淋系统原理图
  • 漏电报警系统图0.4KV配电系统框图
  • 消防系统 图应急照明系统图监控系统图
  • 一层应急 照明平面图
  • ……
  • 十一层应急照明平面图
  • 一层消防平面图
  • ……
  • 十一层消防平面图

附件详情

该项目位于湖南,该项目为住院楼维修改造项目,建筑层数为地上11层,住院楼建筑面积9588m2。建筑高度36.5平米;该项目设计范围:室内维修改造给排水、消防等管道系统、照明、配电系统;防雷接地系统;弱电系统;消防报警系统。
,共计42张图纸;

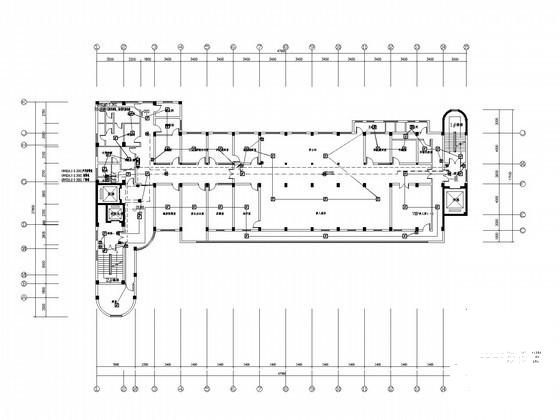

电气消防平面图

屋顶给排水平面修改图

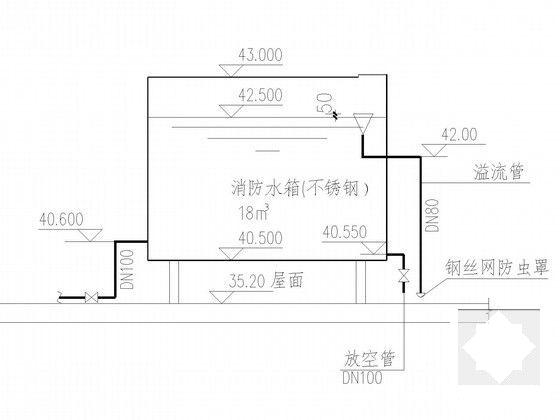

水箱剖面图

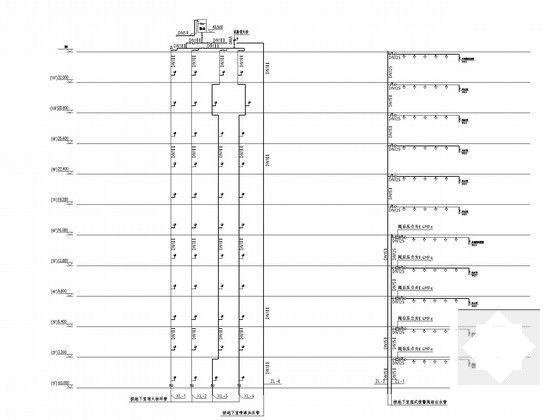

消火栓及喷淋系统图

配电系统框图

漏电报警系统图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 水电改造施工图 - 1
    水电改造施工图 - 1
  • 水电改造施工图 - 2
    水电改造施工图 - 2
  • 水电改造施工图 - 3
    水电改造施工图 - 3
  • 水电改造施工图 - 4
    水电改造施工图 - 4
  • 水电改造施工图 - 5
    水电改造施工图 - 5
  • 水电改造施工图 - 6
    水电改造施工图 - 6
以上是部分截图,请下载附件后查看完整高清内容
