7层医院大楼消防改造工程施工图纸
- 设计说明：有
- 建筑类别：医疗
- 建筑高度类型：多层建筑
- 建筑设计结构形式：钢筋混凝土结构
- 地上层数：7层
- 图纸设计深度：施工图
- 参考图纸：16张
- 设计年代：近代
- 消防设计：喷淋系统,湿式灭火系统
- 供水设备：高位水箱,水泵站,气压水罐,稳压泵,水池
- 供水方式：市政供水,变频供水,分区供水,高位水箱供水
- 供水分区：两区
- 火灾危险等级：中危险级Ⅰ级
- 项目所在地：安徽
附件详情
- 图例、设计说明与施工要求
- 资料目录、自动喷水灭火系统原理图
- 一层自喷平面图
- 二层自喷平面图
- 三、四层自喷平面图
- 五、六层自喷平面图
- 七层自喷平面图
附件详情
该项目位于安徽，为人民医院大楼消防改造工程，包括门诊楼消防改造、外科大楼消防改造、内科大楼消防改造工程。本次仅对此建筑单体中喷淋给水系统进行改造设计。根据甲方提供信息，原室内消火栓系统已通过消防验收，满足相关要求，该资料不包括室内消火栓给水系统设计。另该资料不对其他专业的消防设计负责。
，共16张图。

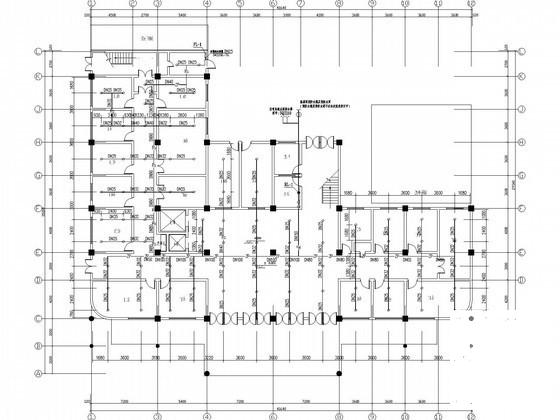

内科大楼一层自喷平面图

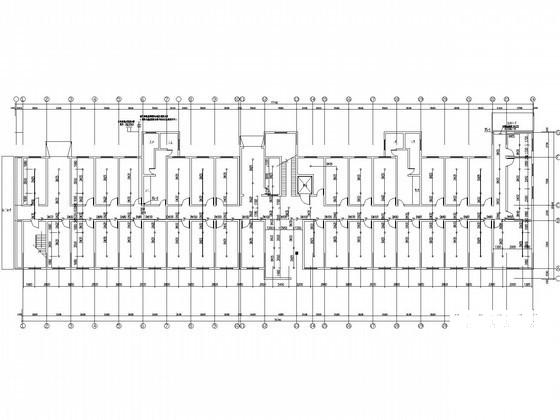

外科大楼一层自喷平面图

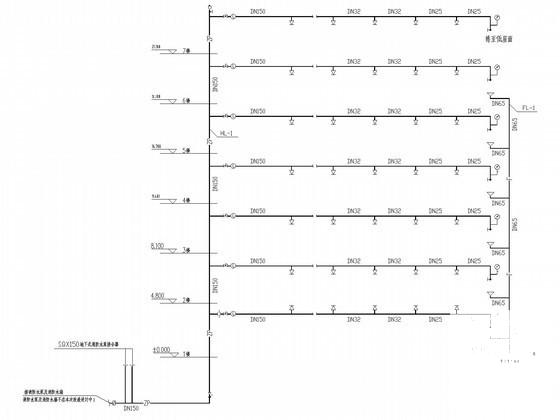

门诊楼自动喷水灭火系统原理图
