国内市小汤山医院暖通CAD施工方案图纸(平面布置图)
-
设计说明：无
-
建筑类别：医疗
-
图纸设计深度：施工图
-
图纸年代：近代
-
设计内容：空调,通风
-
项目地址：北京
北京市临时医院暖通施工图
系统概况：
-
医护人员走廊及医护人员房间：设置集中送风系统（S-1、S-2等）和排风系统（P-1、P-2等）。
2.病区：走廊设置集中送风系统（S-1、S-2等），病房采用房间密闭排风机排风，排风机安装应保证与墙体严密不漏风.
二、系统设计：
-
所有送风系统均设置初效、中效、高效过滤器。以保证送风洁净。
-
所有排风系统均设置初效、中效过滤器。以减小排风污染环境或停机时倒灌影响室内环境。

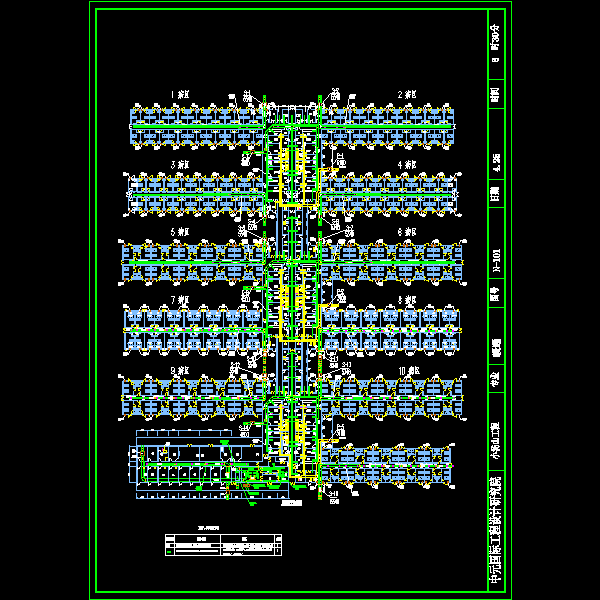

北侧二期疑似病房通风平面图
确诊病房平面布置图

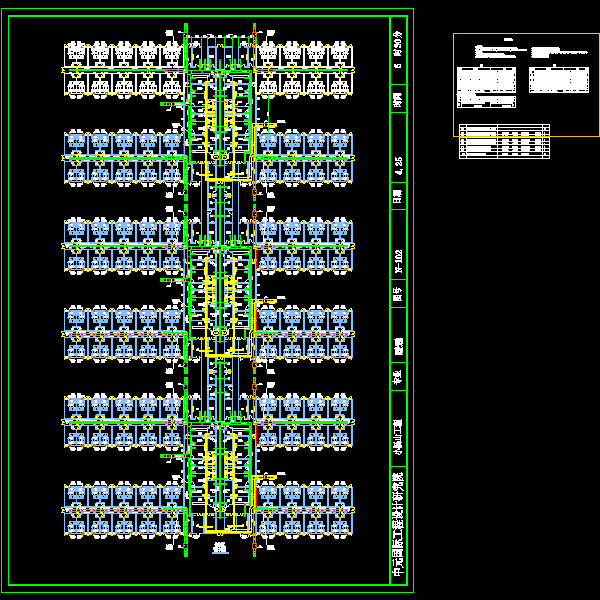

疑似病区平面布置图
北侧二期确诊病房通风平面图
病房排气空调设计
设计说明

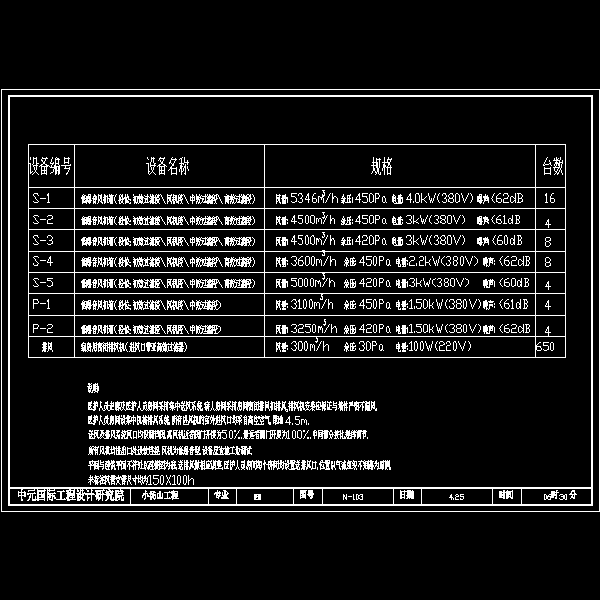

以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
-
