3层襄阳市襄州区人民医院迁建项目行政楼暖通CAD施工图纸

项目概要：

该项目系襄阳市襄州区人民医院迁建项目--行政楼，地上三层，总高度15.6m，

总建筑面积5717m2(报告厅面积700m2)。

空调冷热源：

1. 空调区域总冷负荷809kW，总热负荷452kW。

2. 空调冷热源采用分体多联空调（热泵）系统（简称VRF）和直接蒸发式新风机组。

空调系统形式：

（一）. 空调风系统：

1. 三层报告厅采用直接蒸发式屋顶一体式热回收全空气空调系统，机组置于三层屋顶，送风经G4初效、F6中

效过滤，电子净化器后送入室内。机组总冷量219kW。

2. 其他区域采用分体多联空调（热泵）系统（简称VRF）新风空调系统。新风经G4初效、F6中效过滤后

送入室内。其中VRF总制冷量：584.2kW；直接蒸发式新风机组总制冷量：186kW。

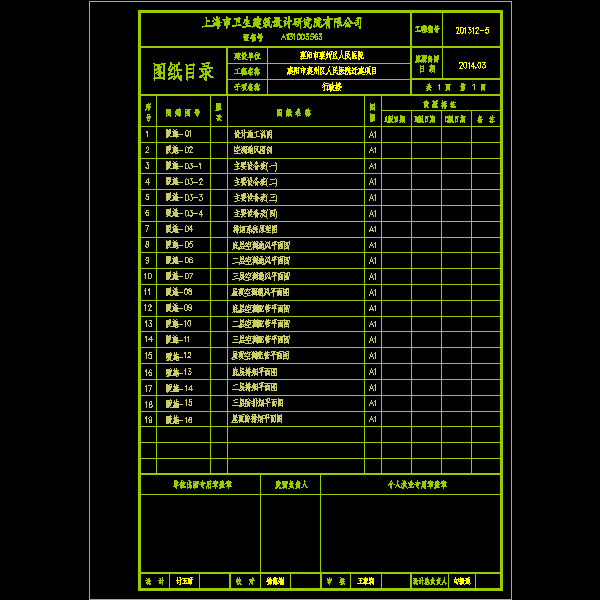

图纸展示

屋顶通风平面图

三层空调通风平面图

三层排烟平面图

底层空调配管平面图

二层空调配管平面图

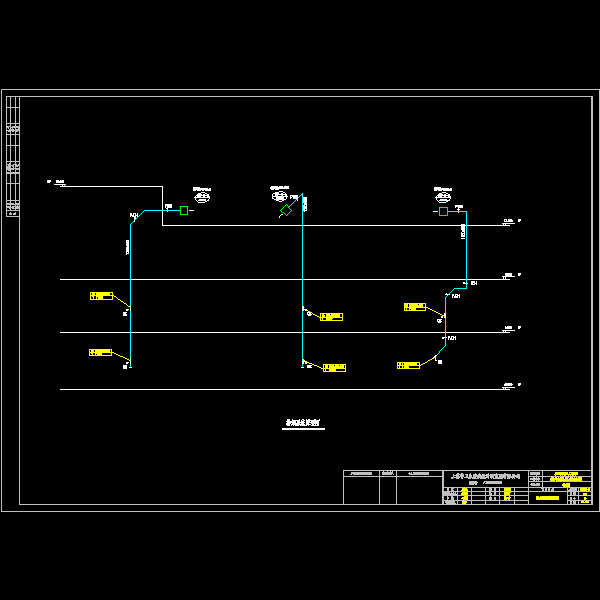

排烟系统图

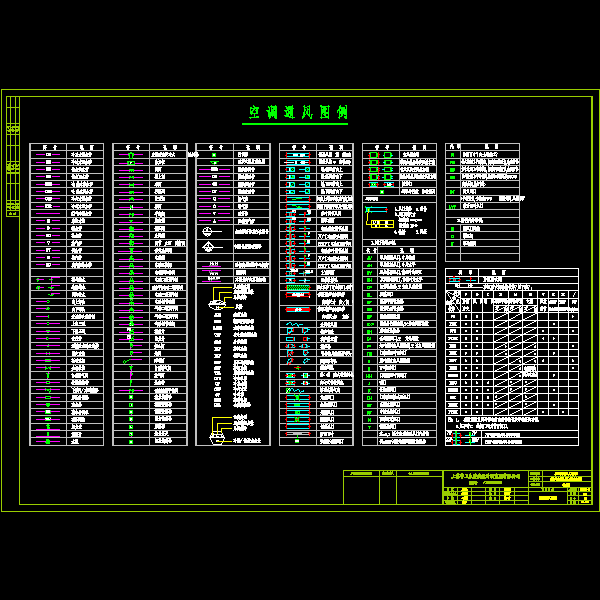

空调通风图例
