5层大学行政楼暖通设计CAD施工图纸

  • 建筑类别:办公建筑
  • 建筑类型:多层建筑
  • 空调面积:5254平方米
  • 地上楼层:5
  • 设计内容:空调, 制冷
  • 附件设计说明:有
  • 空调系统:变制冷剂流量多联分体式
  • 参考图纸:20张以下
  • 设计年代:近代

附件详情

  • 施工设计说明
  • 主要设备材料表
  • 建筑平面图
  • 新风平面图
  • 屋面主机平面图

附件详情

该资料为成都某大学行政楼一层至五层空调设计, 建筑共五层,设计空调面积5254平方米;计算设计空调负荷996.7KW,设备总负荷1022KW,单位面积负荷195W。
设计内容:冷热源采用变频多联空调系统;空调末端采用直接蒸发式室内机,担负围护结构、人员、照明、新风及设备负荷;空调室内机均由所在房间的控制器控制,室外机根据室内机的运行状况,自动启停;室内机凝结水就近集中排至卫生间或室外。


,图纸12张。

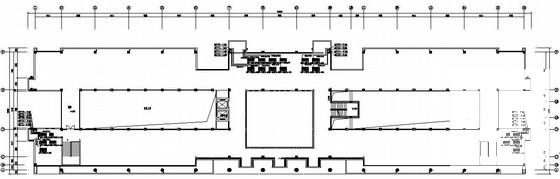

屋面主机平面图

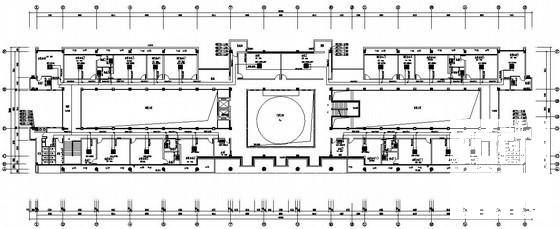

五层平面图

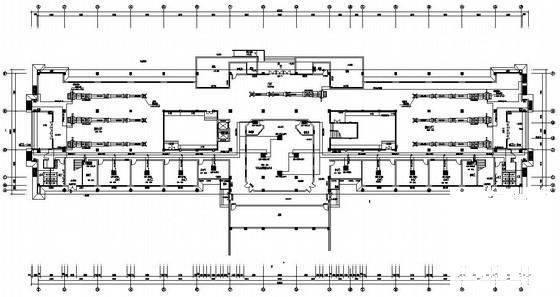

三、四层新风平面图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

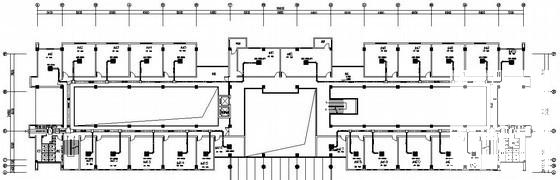

  • 5层大学行政楼暖通设计CAD施工图纸 - 1
    第 1 张图
  • 5层大学行政楼暖通设计CAD施工图纸 - 2
    第 2 张图
  • 5层大学行政楼暖通设计CAD施工图纸 - 3
    第 3 张图
  • 5层大学行政楼暖通设计CAD施工图纸 - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
