5层医科大学行政办公楼空调通风CAD图纸

  • 附件设计说明:有
  • 建筑类别:教育
  • 建筑高度类型:多层建筑
  • 建筑设计面积:10701.0平方米
  • 建筑地上层数:5层
  • 图纸设计深度:施工图
  • 参考图纸:9张
  • 设计内容:空调,通风,防排烟
  • 冷热源:空气调节器
  • 空调系统:制冷剂系统

附件详情

该项目为某医科大学行政办公楼,由一层汽车库及设备管理用房,二~五层行政办公区的办公用房,会议室,档案室及观光厅组成。建筑层数为5层(局部3层)建筑总面积约为10701.0m2。 该项目行政办公楼的档案室,圆形区域会议室及局部办公用房均设立数码涡旋一拖多单冷空调系统;

以下是附件的其中一部分截图,共3张,您也可以 搜索 更多您想要的资源

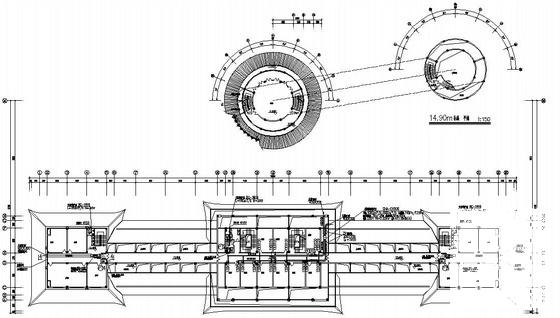

  • 5层医科大学行政办公楼空调通风CAD图纸 - 1
    第 1 张图
  • 5层医科大学行政办公楼空调通风CAD图纸 - 2
    第 2 张图
  • 5层医科大学行政办公楼空调通风CAD图纸 - 3
    第 3 张图
以上是部分截图,请下载附件后查看完整高清内容
