大学行政办公楼采暖空调通风系统设计CAD施工图纸(冷冻站)

  • 设计说明:有
  • 建筑类别:文化
  • 图纸设计深度:施工图
  • 参考图纸:10张
  • 设计内容:空调,冷热源
  • 水系统:双管制,闭式

附件详情

一、项目概要:
大楼为多层家属住宅楼,地上6层....
二、冷热源:
冷源来自本楼的冷冻站提供的 7/12 C冷水,空调冷负荷为598KW,系统压降为300kpa...
三、空调系统:
1.空调水系统采用膨胀水箱定压的闭式系统。
2.风机盘管采用两管制...
四、通风系统:
所有卫生间均设排风系统,排风经土建竖井内的风道排出室外...
五、采暖系统:
1.热源为区内热交换站提供的60/50度热水,采暖热负荷为200KW,系统压降24kpa。
2.所有办公房间、卫生间均设采暖系统。
3.采暖系统为下供下回地板低温辐射采暖系统...

图纸共6张。

首层空调平面图

K1系统图

冷冻站系统图

以下是附件的其中一部分截图,共1张,您也可以 搜索 更多您想要的资源

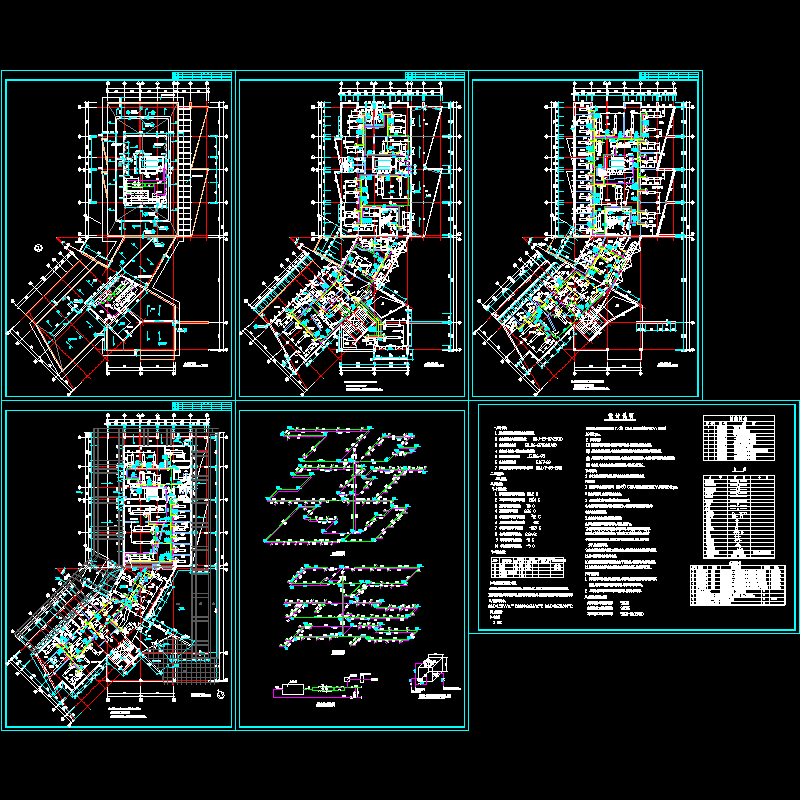

  • 大学行政办公楼采暖空调通风系统设计CAD施工图纸(冷冻站) - 1
    第 1 张图
以上是部分截图,请下载附件后查看完整高清内容
