多层办公楼空调通风排烟系统设计CAD施工图纸(冷冻机房)

  • 设计说明:有
  • 建筑类别:办公
  • 建筑高度:多层建筑
  • 建筑面积:29175平方米
  • 图纸设计深度:施工图
  • 参考图纸:21张
  • 设计年代:近代
  • 设计内容:空调,通风,防排烟,冷热源,机房
  • 冷热源:电动压缩式冷水机组
  • 空调系统:空气-水系统
  • 水系统:单式泵,变流量,双管制,异程式
  • 送风方式:散流器送风
  • 项目地址:河南

附件详情

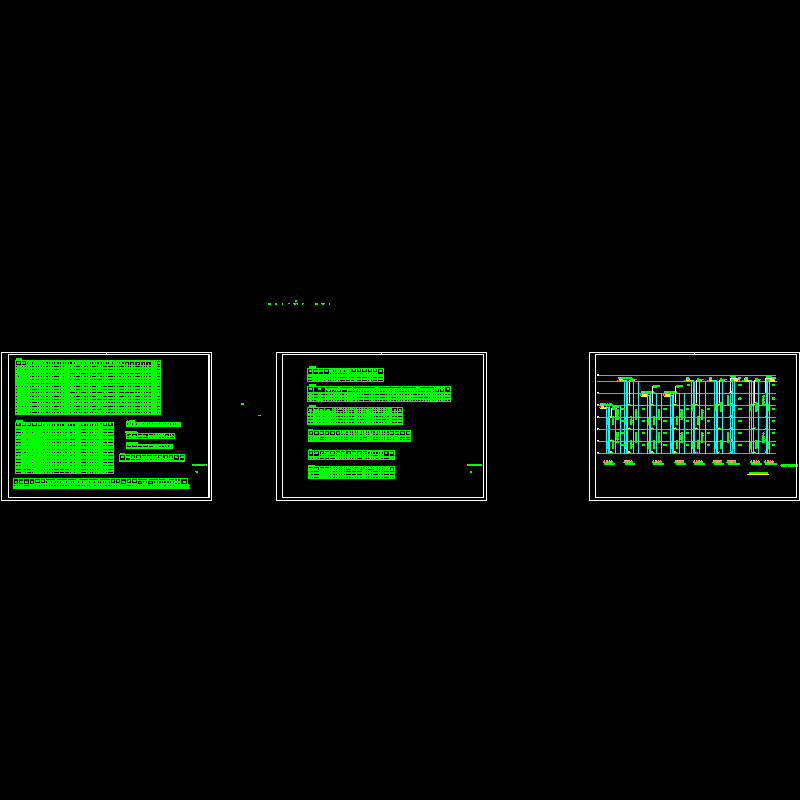

  • 设计施工说明
  • 空调及通风
  • 冷却塔平面布置图
  • 冷冻机房水系统流程图
  • 空调末端水系统流程图
  • 正压送风系统原理图
  • 空调通风系统安装详图
  • ......

附件详情

一、项目概要:
项目位于河南省,为一办公楼,总建筑面积: 29175平方米,其中:地上建筑面积 21332平方米,地下建筑面积 7843平方米...
二、冷热源:
工程设中央空调系统,冷热源为燃天然气直燃式溴化锂机组,设置制冷量为1800kW,制热量为1500溴化锂机组冷温水机组2台,制冷量900kW,制热量750kW溴化锂冷温水机组1台...
三、空调系统:
1.空调水系统采用一次泵定流量系统。空调水系统采用两管制异程式系统。
2.办公等小开间区域采用风机盘管加新风系统...
四、通风排烟系统:
1.每个防火分区设置机械通风(兼消防排烟)系统,系统排风量按6次/小时计算,补风量不小于排风量的50%。
2.各卫生间设置机械通风系统,换气次数按10次/小时计算。
3.防烟楼梯间及合用前室设机械加压送风系统。楼梯间保持正压50Pa,前室保持25Pa...

编制于2010年 图纸共21张。

空调及通风平面布置图

空调末端水系统流程图

空调通风系统安装详图

冷冻机房水系统流程图

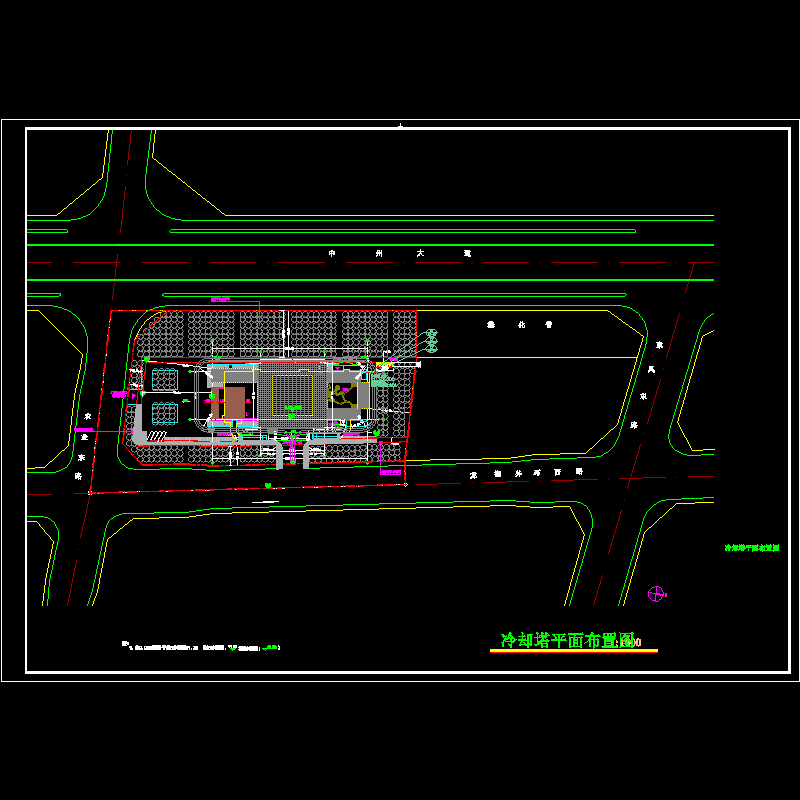

冷却塔平面布置图

通风机房

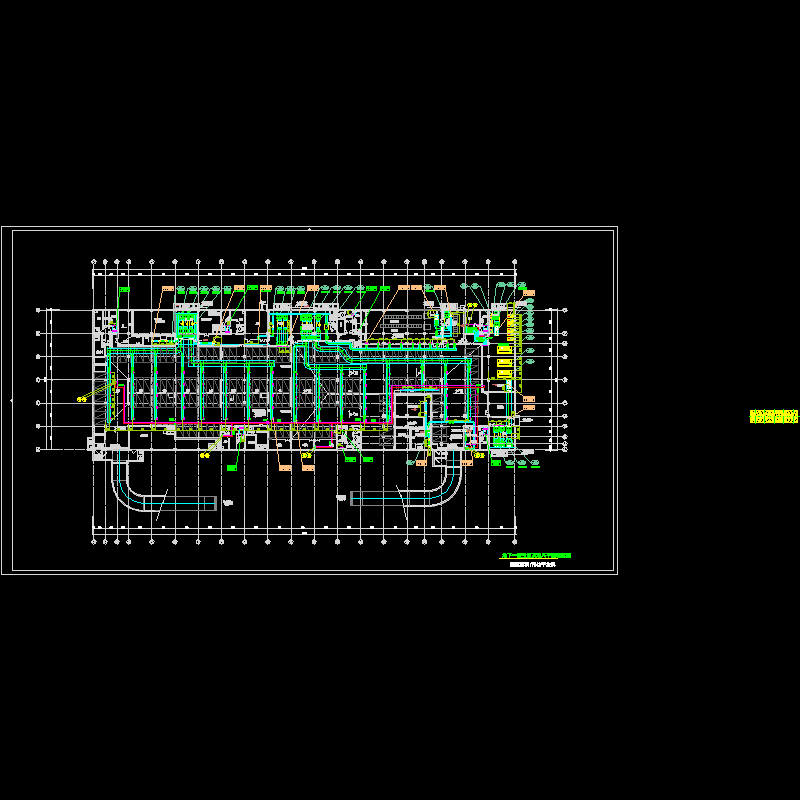

空调平面布置图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 101.dwg
    101.dwg
  • 102~107.dwg
    102~107.dwg
  • 108.dwg
    108.dwg
  • 204-401-402.dwg
    204-401-402.dwg
  • 301-302.dwg
    301-302.dwg
  • m-000.dwg
    m-000.dwg
以上是部分截图,请下载附件后查看完整高清内容
