工业厂区多层办公楼空调通风系统设计CAD施工大样图(机房设计)

  • 设计说明:有
  • 建筑类别:办公,工业建筑
  • 建筑高度:多层建筑
  • 地上层数:6层
  • 图纸设计深度:施工图
  • 参考图纸:20张
  • 设计年代:近代
  • 设计内容:空调,通风,防排烟,冷热源,机房,其它
  • 冷热源:空气调节器
  • 空调系统:制冷剂系统
  • 送风方式:散流器送风
  • 节点大样:制冷机组
  • 项目地址:江苏

一、项目概要:
该项目位于江苏省,是一个工业厂区多层办公楼及其他建筑项目,地上6层。设计主要内容包括:空调系统设计;疏散走道的排烟设计;卫生间的通风设计;厨房通风系统设计及排油烟系统预留。
图纸内容主要包含空调通风设计及施工说明,主要设备材料表及图例,空调通风平面图,新风机房大样图、剖面图,内走道安装剖面图,空调系统流程图,防排烟系统示意图等...

二、空调系统:
本建筑空调系统主要采用变制冷剂流量直接蒸发式多联空调系统。变制冷剂流量直接蒸发式多联空调系统冷媒为R410A,空调室外机置于屋面基础上,冷媒管经卫生间内的冷媒管井分配至每层。根据房间功能及平面位置共设置十四套空调系统...

三、通风系统:
卫生间设置吊顶式通风器进行排风,通过风管接至通风竖井由屋面排至室外,换气次数按照10次/h,自门窗补风。餐厅,备餐间采用低噪声方形壁式轴流风机进行排风,低噪声柜式风机(配过滤网)进行补风。由建筑专业设置外墙防雨百叶。厨房采用低噪声方形壁式轴流风机进行排风,低噪声柜式风机(配过滤网)进行补风。排油烟待厨房工艺确定后再进行二次深化设计,已由建筑专业预留排油烟竖向风道.配电室、弱电室等设置机械排风及补风系统...

图纸展示:
首层空调通风平面图
二层空调通风平面图
三层空调通风平面图
空调系统流程图
以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

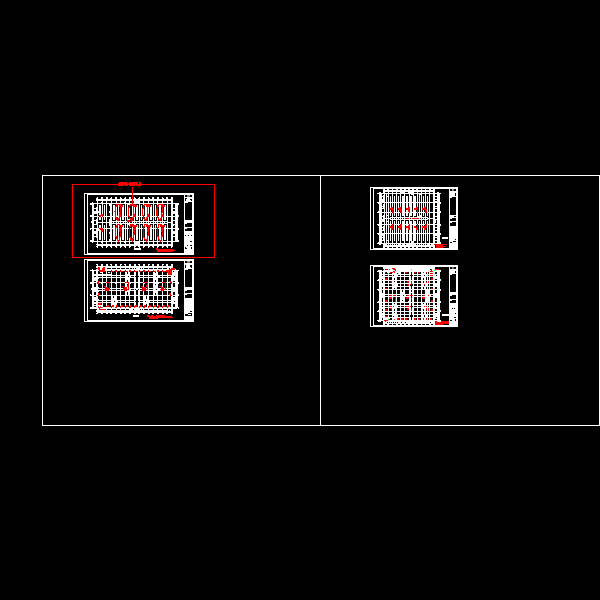

  • 北自所常州1#2厂房暖通图纸--wai.dwg
    北自所常州1#2厂房暖通图纸--wai.dwg
  • 联合厂房1#2#通风说明201503-wai.dwg
    联合厂房1#2#通风说明201503-wai.dwg

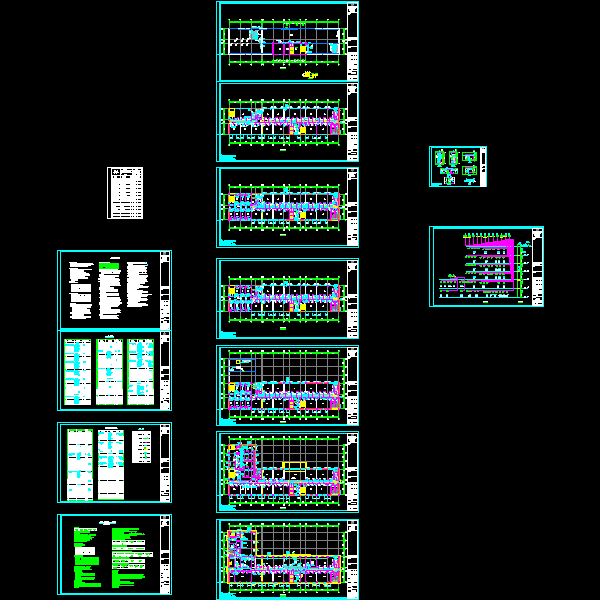

  • 北自所常州办公楼空调通风图施工图.dwg
    北自所常州办公楼空调通风图施工图.dwg

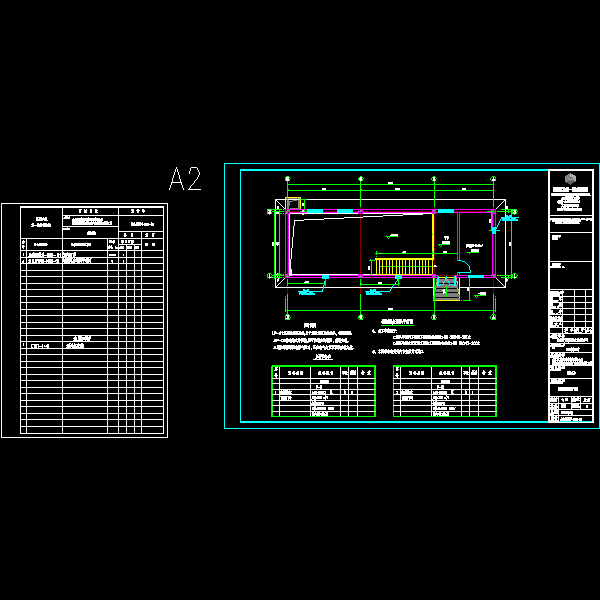

  • 常州水泵房通风图.dwg
    常州水泵房通风图.dwg
以上是部分截图,请下载附件后查看完整高清内容
