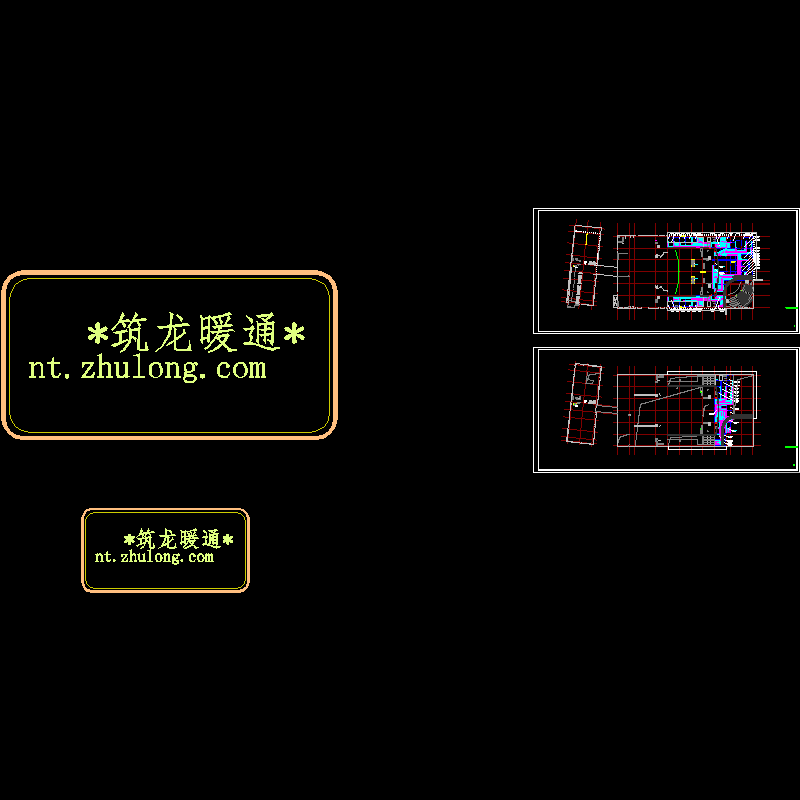

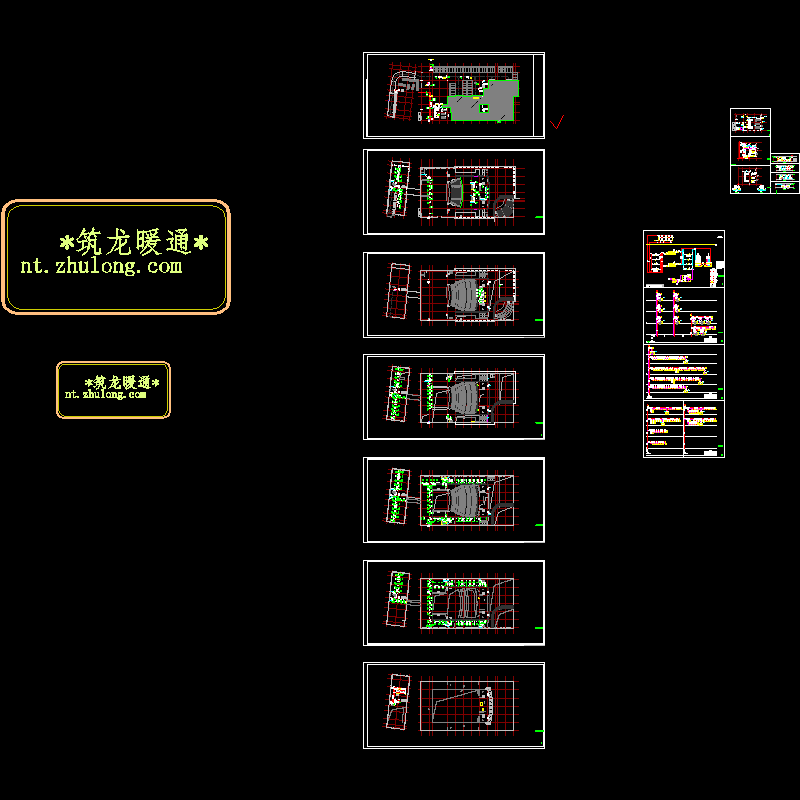

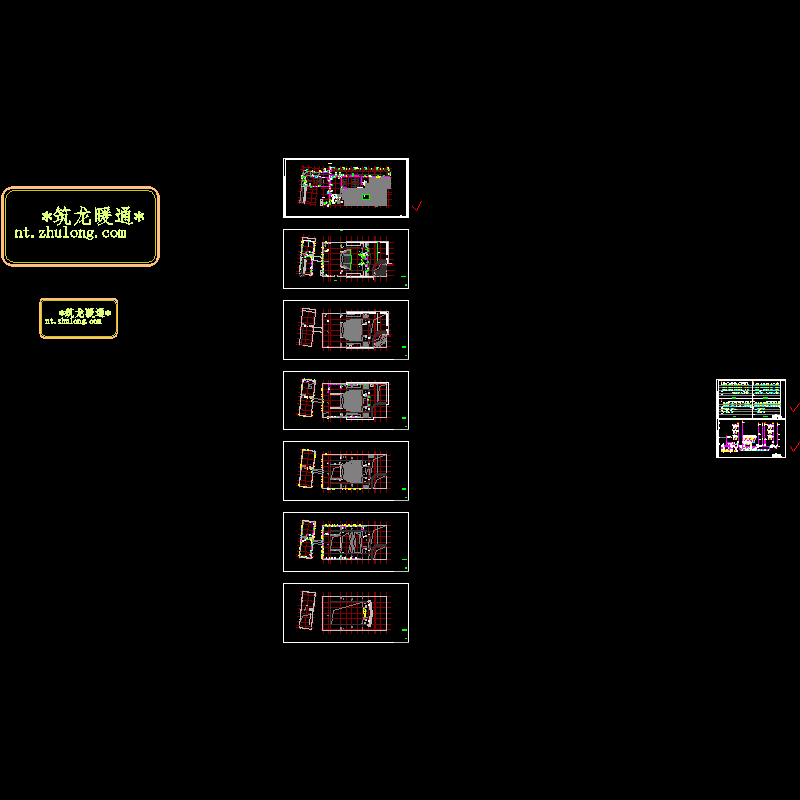

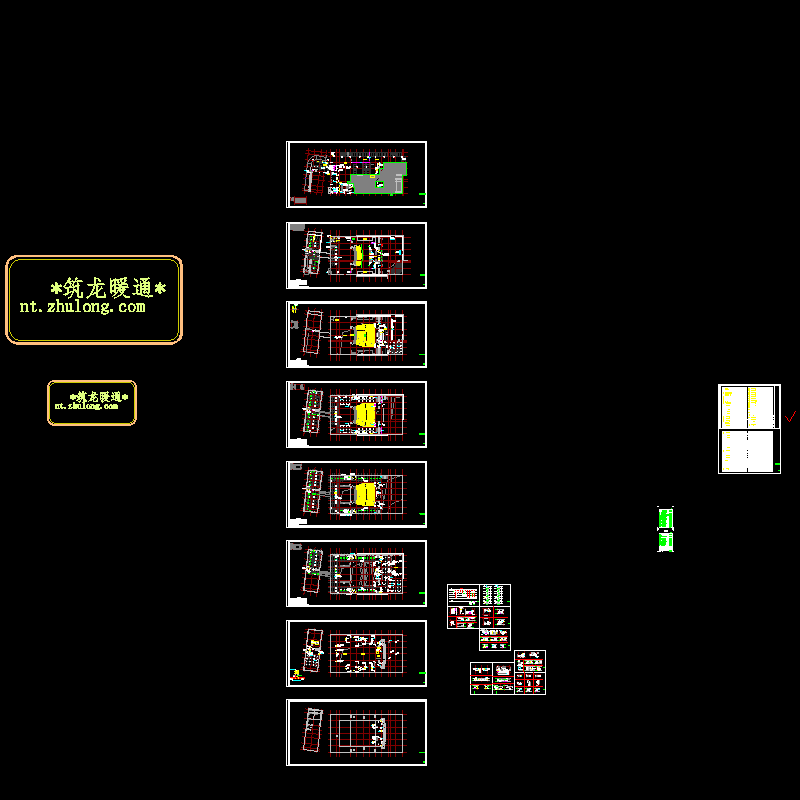

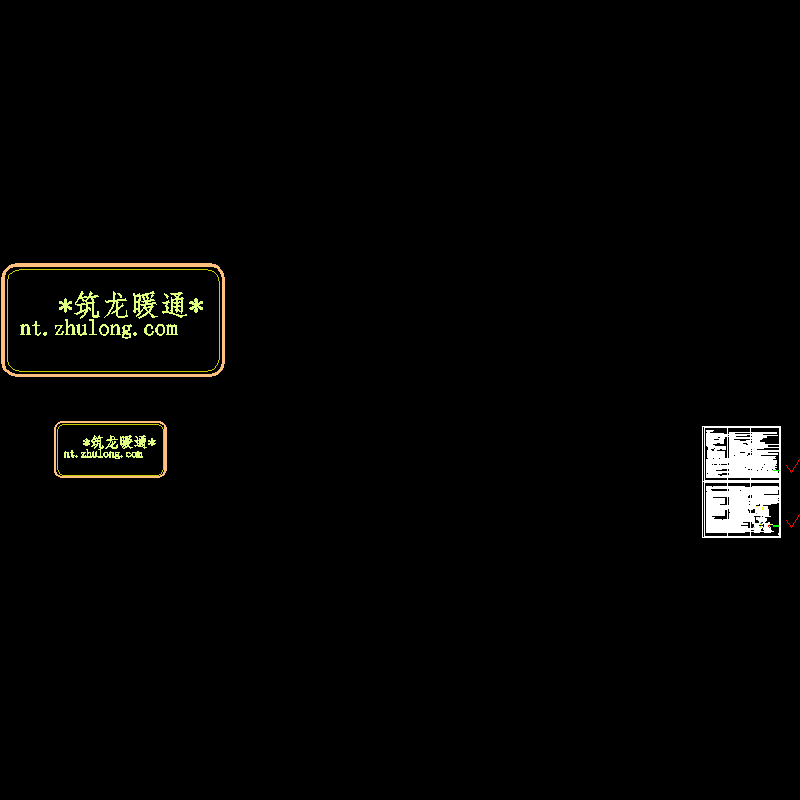

4层重点大学办公楼及会堂空调采暖通风防排烟系统设计cad图

附件详情

一、项目概要：
总建筑面积为23544.94m2。地上4层，地下1层，建筑高度为22.8m...
二、冷热源：
1.夏季冷源：采用水冷螺杆式冷水机组作空调冷源。
2.热源由市政供热热管网提供...
三、空调系统：
1.空调水系统采用两管制一次泵变流量系统，水系统采用补水定压装置定压。
2.会议交流中心采用全空气定风量空调系统。
3.舞台采用全空气定风量空调系统。
4.办公室采用风机盘管 新风空调系统...
四、采暖系统：
1.办公区域采用散热器采暖系统。采暖系统采用上供下回单管跨越式系统，热媒为85℃/60℃高温水。
2.大堂、前厅等区域采用地面辐射供暖方式。采暖热媒为60/50°c低温水。
3.一层大堂等区域的主要出入口设置热风幕系统...
五、通风系统：
1.会议中心：采用置换通风，座椅下设置地板散流器送风。
2.舞台中心区域采用两侧鼓形喷口对吹送风，侧台采用旋流风口顶送风，舞台两侧单层百叶风口侧墙集中回风。
3.大堂采用球形喷口侧送风。
4.车库设机械排风系统(PF-D-4)，排风量按6次/h设计...
六、防排烟系统：
该项目防烟楼梯及消防电梯合用前室均采用机械加压送风。地下内走道、大堂、会议交流中心、舞台等设置排烟系统，地汽车库设置机械排风兼排烟系统...

编制于2015年 图纸共45张。
