3层办公楼空调通风及防排烟系统设计CAD施工图纸（采暖设计）(钢结构制造)

附件详情

一、项目概要：

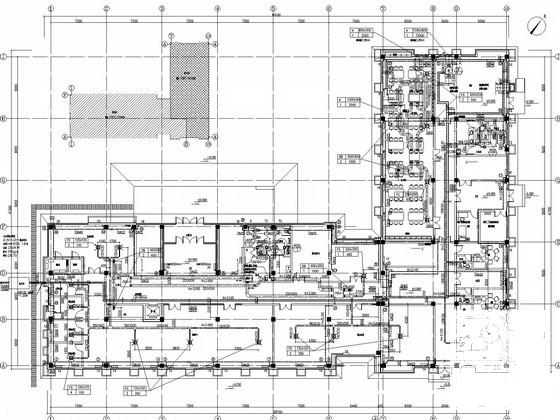

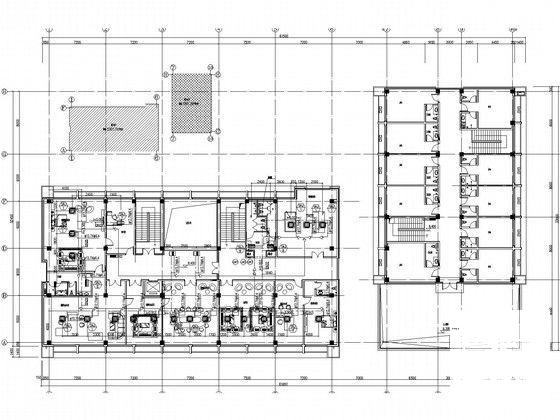

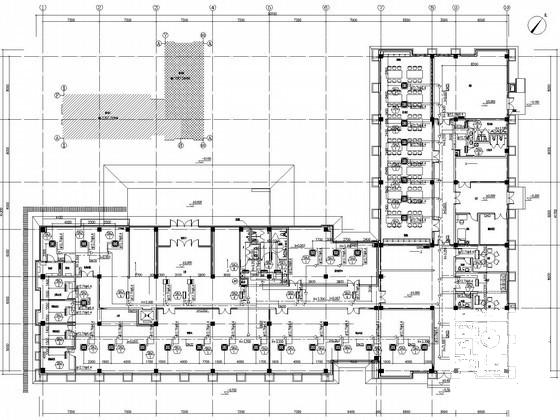

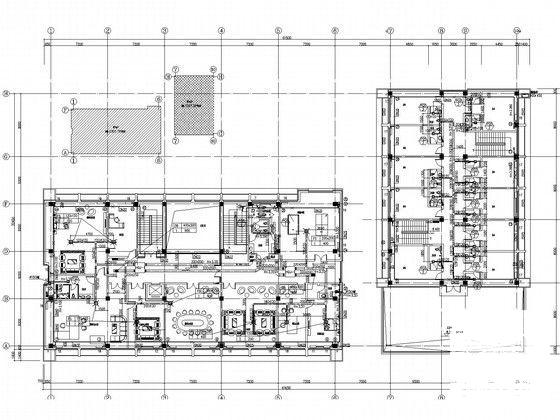

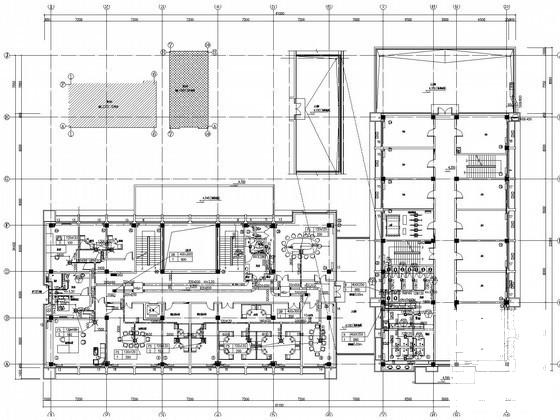

该项目是位于河北省，是一个多层办公楼建筑，建筑面积约3957.73m2，地上3层，建筑高度12.85m。图纸内容包含设计及施工说明，主要设备材料表及图例，多联机空调平面图，采暖通风平面图，屋面设备基础图，采暖系统图等...

二、空调系统：

1.冷热源：采用市政管网，多联机系统...

2.风系统：采用变制冷剂流量多联机分体空调系统...

三、 通风防排烟 系统：

1.通风系统：本项目公共卫生间、换洗室和淋浴室设置机械排风，采用吊顶式排气扇。排气扇通过风管接入排风管井。进管井处设置止回阀。各层办公区和员工餐厅设置新风换气机，送排竖井通向屋面。厨房设置排油烟系统，排油烟风机设置于3层屋面落地安装...

2.防排烟系统：该项目防烟楼梯间均采用自然防烟，其每五层可开启的外窗面积大于2m。地上房间均满足自然排烟要求，故不设置机械排烟系统...
