15层重点大学校区采暖空调及通风排烟系统设计CAD施工图纸(节能设计)

  • 设计说明:有
  • 建筑类别:文化
  • 建筑高度:高层建筑
  • 建筑面积:46372平方米
  • 地上层数:15层
  • 地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:25张
  • 设计年代:近代
  • 设计内容:空调,通风,采暖,防排烟,冷热源
  • 冷热源:市政热网,空气调节器
  • 空调系统:制冷剂系统
  • 采暖系统:散热器供暖,热水辐射
  • 水系统:双管制,同程式
  • 送风方式:散流器送风
  • 项目地址:山东

附件详情

  • 采暖通风设计施工说明、图例
  • 地下一层采暖、通风及防排烟平面图
  • 首层采暖、通风及防排烟平面图
  • 二层采暖、通风及防排烟平面图
  • 三层采暖、通风及防排烟平面图
  • ...
  • 十五层采暖、通风及防排烟平面图
  • 屋顶层通风及防排烟平面图
  • 首层空调、通风及排烟平面图
  • 二层采暖、通风及防排烟平面图
  • 三层空调、通风及排烟平面图
  • 四层空调、通风及排烟平面图
  • 采暖系统图(一)及正压送风系统图
  • 采暖系统图(二)、(三)
  • 采暖系统图(四)、(五)

附件详情

一、项目概要:
该项目为综合楼,主楼为地上15层,局部为14层,配楼为地上四层,地下一层,建筑面积46372m2,建筑高度52.75m...
二、冷热源:
该项目中区采暖系统热媒由地下一层的换热站提供,低区采暖系统热媒由校区的热力网提供;采暖供回水温度为75°C/55°C。
三、采暖系统:
1.除多功能厅采暖系统采用双管同程式系统外,其余部分采暖系统采用上供中回单管全跨越式同程系统。
2.散热器均采用内腔无砂铸铁散热器,均采用四柱760型散热器...
四、空调系统:
1.大部分房间均设置VRV空调系统;餐厅和多功能厅设置新风系统。
2.监控机房、消防控制室和网络机房均不设采暖系统,设置分体空调...
五、通风系统:
1.地下一层内走道考虑机械排风,机械补风;通风量按换气次数4次/h计算。
2.多功能厅采用机械排风,机械补风;餐厅的通风量为3000m3/h。
3.内卫生间采用机械排风,自然补风,通风量按换气次数10次/h计算...
六、防排烟系统:
1.防烟楼梯间和合用前室均采用正压送风。
2.南侧主楼下的地下一层和北侧配楼东侧地上部分的内走道均采用机械排烟。
3.首层多功能厅设置机械排烟系统,排烟量按每平方60m3/h计算,利用门窗自然补风...

编制于2012年 图纸共25张。

标准层通风及防排烟平面图

采暖入口装置大样

采暖系统图

空调通风及排烟平面图

剖面图

通风及防排烟平面图

正压送风系统图

采暖通风及防排烟平面图

以下是附件的其中一部分截图,共1张,您也可以 搜索 更多您想要的资源

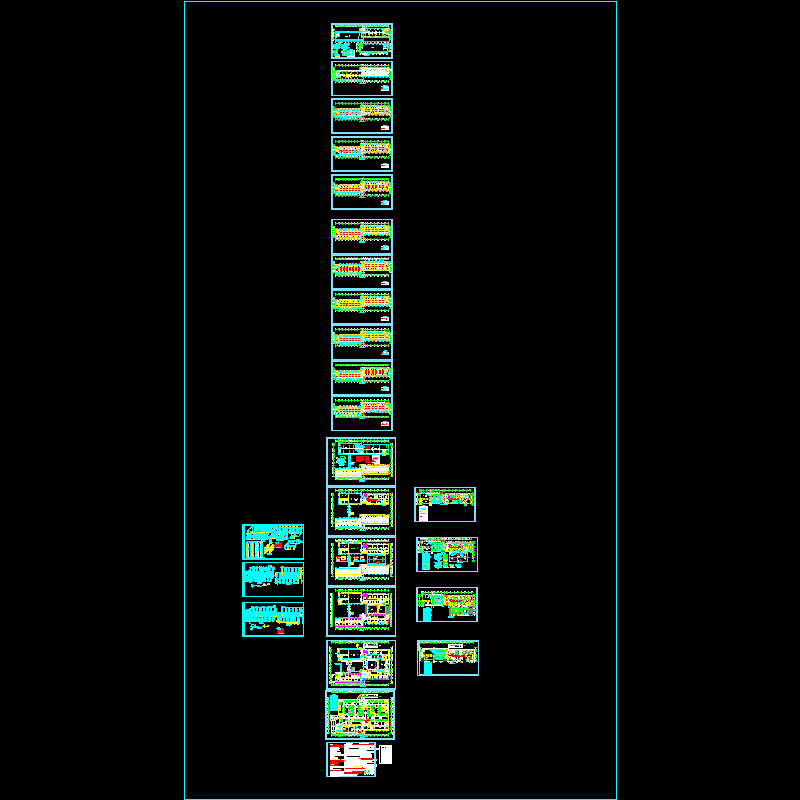

  • 15层重点大学校区采暖空调及通风排烟系统设计CAD施工图纸(节能设计) - 1
    第 1 张图
以上是部分截图,请下载附件后查看完整高清内容
