公共建筑综合楼空调通风及防排烟系统设计CAD施工图纸(节能环保防腐保温设计)

  • 附件设计说明:有
  • 建筑类别:办公
  • 建筑高度类型:高层建筑
  • 建筑设计面积:27898.58平方米
  • 建筑地上层数:19层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:55张
  • 设计年代:近代
  • 设计内容:空调,通风,防排烟,冷热源,机房,人防
  • 冷热源:市政热网,电动压缩式冷水机组
  • 空调系统:制冷剂系统
  • 采暖系统:散热器供暖
  • 送风方式:散流器送风
  • 节点大样:风机盘管
  • 项目所在地:安徽

附件详情

该项目为阜阳市某业务用房项目,地上建筑面积20970.5m2,地下面积为4970.08m2,人防面积为1958m2,建筑高度82.2m,建筑层数19层...
二、空调系统:
1.冷热源:该项目空调系统采用变制冷剂流量多联机+新风系统,空调室外机分别放置于裙房屋面、设备层、塔楼屋面。

2.风系统:独立间隔的房间,采用风机盘管加新风系统,风机盘管暗装在吊顶内,上回侧送或散流器平送。设新风处理机组,新风管接入风机盘管送风管或将新风直接送至室内。

三、通风排烟系统:
1.该项目为超过50m的一类公共建筑,防烟楼梯间、合用前室均设置机械加压送风系统;机械加压送风机设置在塔楼屋顶层及裙房屋面。
2.a、地下室汽车库平时通风系统与火灾时机械排烟系统考虑合用,设备用房水泵房、变电所只设平时通风系统,不设排烟系统,排风系统与地下室内走道排烟系统合用...

此外,还有空调、 通风防排烟 系统自动控制要求,节能设计,防腐、保温,环保设计等等,详见图纸说明...

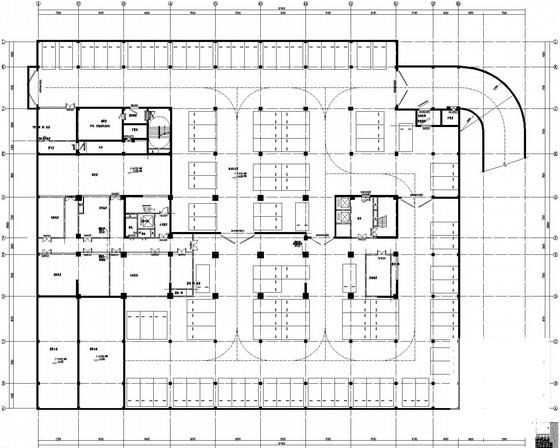

地下一层平时暖通通风防排烟平面图

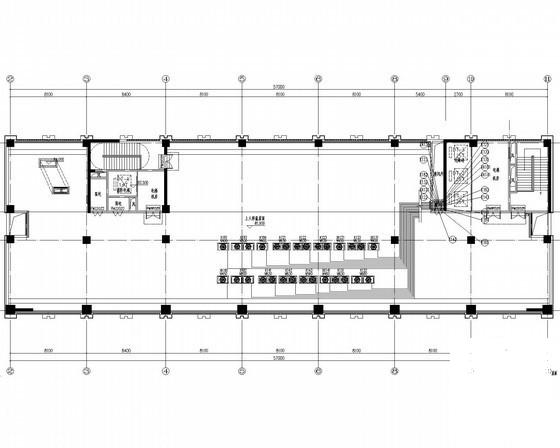

屋顶层暖通冷媒系统平面图

一层暖通冷媒系统平面图

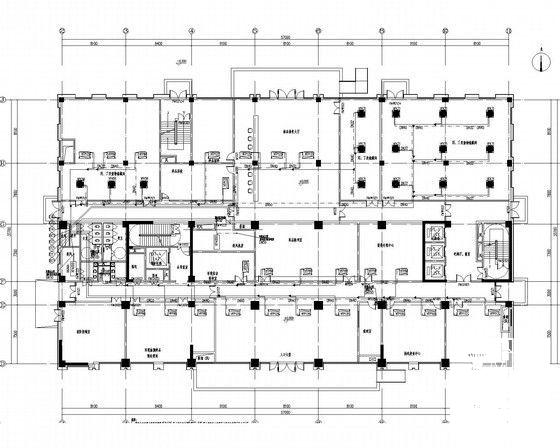

一层暖通通风防排烟平面图

屋顶层暖通通风防排烟平面图
