25103平米公共建筑综合楼空调通风及防排烟系统设计施工图纸

  • 设计说明:有
  • 建筑类别:其他
  • 建筑高度类型:高层建筑
  • 建筑设计面积:25103平方米
  • 图纸设计深度:施工图
  • 参考图纸:78张
  • 设计年代:近代
  • 设计内容:空调,通风,防排烟,冷热源
  • 冷热源:空气调节器
  • 空调系统:全空气系统
  • 采暖系统:散热器供暖
  • 送风方式:散流器送风
  • 项目所在地:江苏

附件详情

一、项目概要:

该项目为江苏省一新建公共建筑的空调设计,建筑总面积为25103平方米,最高建筑高度15.6米;图纸内容包含设计施工说明、设备材料表、空调设备布置平面图、数码多联空调流程图。空调室外机基础布置平面图、空调配管布置平面图、空调通风平面图等...

二、空调系统:

1.冷热源:采用数码涡旋变容量空调...

2.风系统:风冷热泵空调机组全空气低速送风空调系统,采用独立的屋顶空调机组及送,回风系统....

三、通风排烟系统:

各卫生间均设静音型天花暗藏换气扇.以利于新风的补充.卫生间通风量按10次/h的换气次数计算.各区域的排气通过排风排风管侧墙集中排放.各静音型天花暗藏换气扇的出口均设单向风阀,大会议室及舞台均设机械排烟系统,排烟量按60m/m h计算.排烟风机采用消防高温型离心风机柜,风机入口处设排烟防火阀,(280°C关闭)...

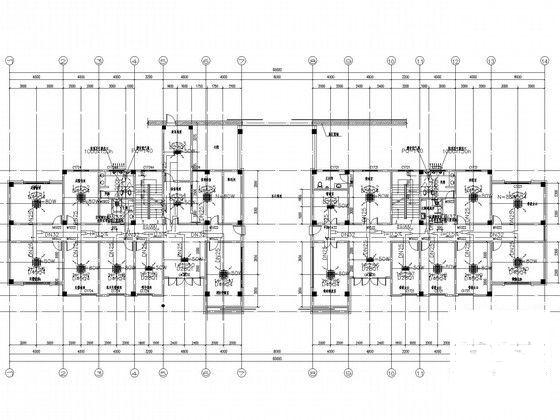

二层空调布置平面

二层空调及通风布置平面

空调室外机基础布置平面

一层空调布置平面

二层空调配管布置平面

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 公共建筑空调 - 1
    公共建筑空调 - 1
  • 公共建筑空调 - 2
    公共建筑空调 - 2
  • 公共建筑空调 - 3
    公共建筑空调 - 3
  • 公共建筑空调 - 4
    公共建筑空调 - 4
  • 公共建筑空调 - 5
    公共建筑空调 - 5
  • 公共建筑空调 - 6
    公共建筑空调 - 6
以上是部分截图,请下载附件后查看完整高清内容
