20层公共建筑空调通风防排烟系统CAD施工图纸

附件详情

一、项目概要：
该工程位于上海市该项目为一类高层公共建筑。地上20层，规划占地面积为7004.6m2，总建筑面积37926.4m2，其中地下为12663.2m2......
二、冷热源：
1.地下室弱电网络机房的冷热源均采用直接蒸发式变冷媒热泵机组。

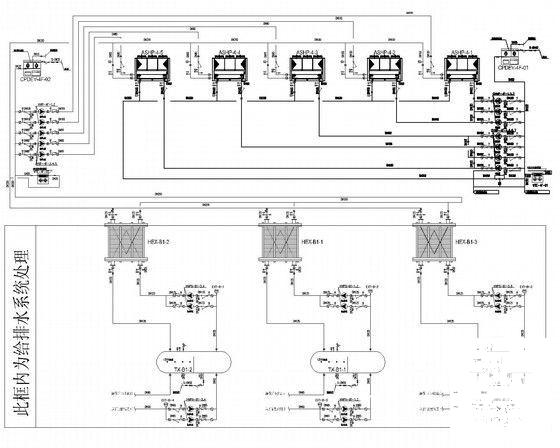

2.采用风冷螺杆式热泵机组(热回收型)......
三、空调系统：
1.空调冷热水系统采用闭式二管制机械循环异程与同程结合式系统，负荷侧采用变流量系统。
2.夏季冷冻供回水温度为7℃/12℃；冬季热水供回水温度为45℃/40℃。

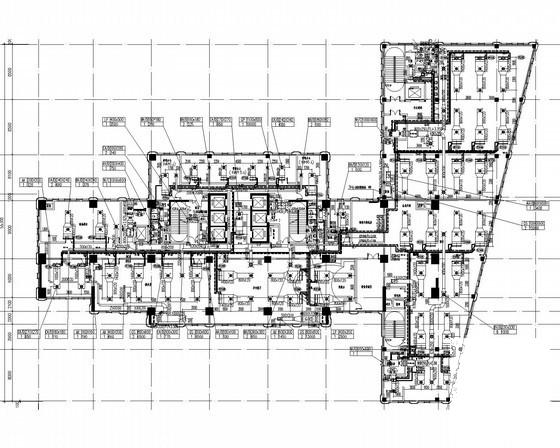

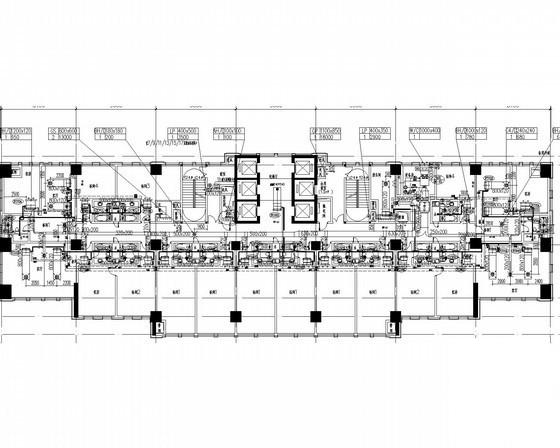

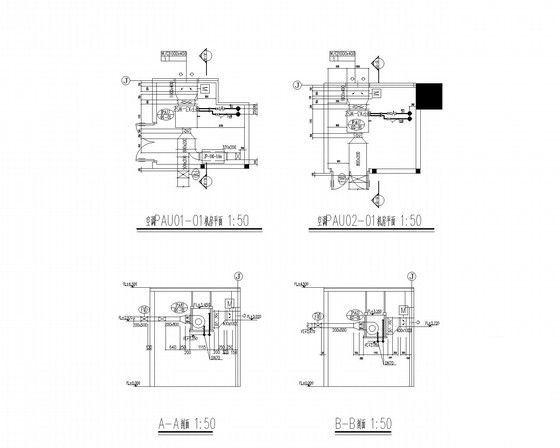

3.采用风机盘管加新风系统，分层设置新风空调机组。
4.地下室弱电及网络机房设置独立的直接蒸发式变冷媒热泵机组......
四、通风系统：

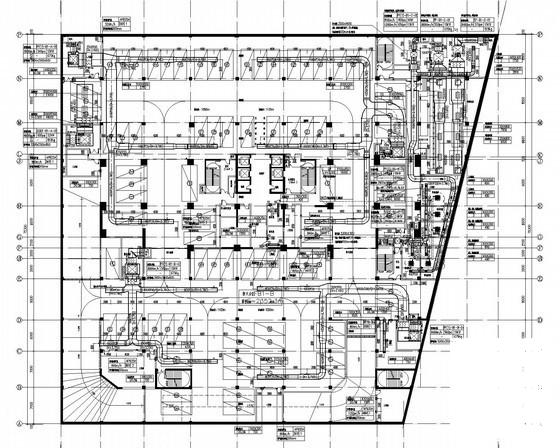

1.地下车库根据防火分区设置机械排风（兼排烟）系统,排风量按换气次数取n=6次/h。
2.厨房设独立的送、排风系统，换气次数取n=40次/h。
3.防烟楼梯间及其前室、合用前室设正压送风系统......

图纸共26张。
