医院7层综合楼空调通风及防排烟系统设计CAD施工图纸（节能环保设计）

附件详情

一、项目概要：

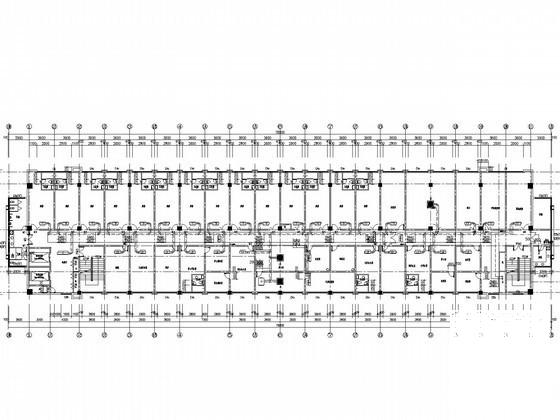

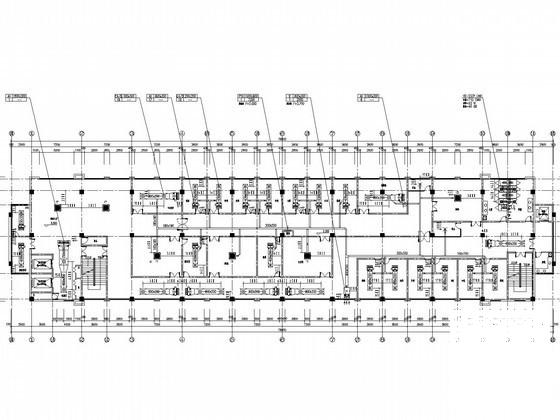

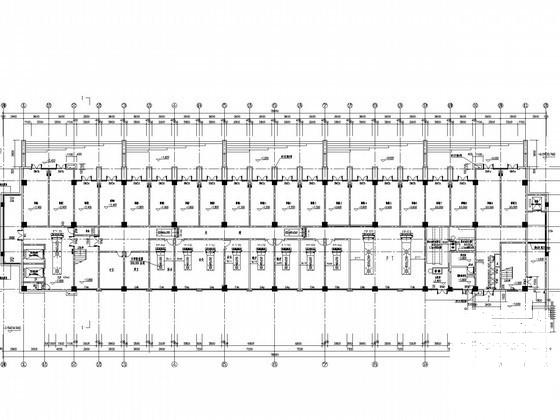

本项目为淮南市东方医院综合楼，基地位于安徽省淮南市，建筑面积为7759.18平米，地上六层，建筑高度为25.000米。图纸内容包含设计施工说明、设备材料表、空调水系统平面图、空调风系统平面图等...

二、空调系统：

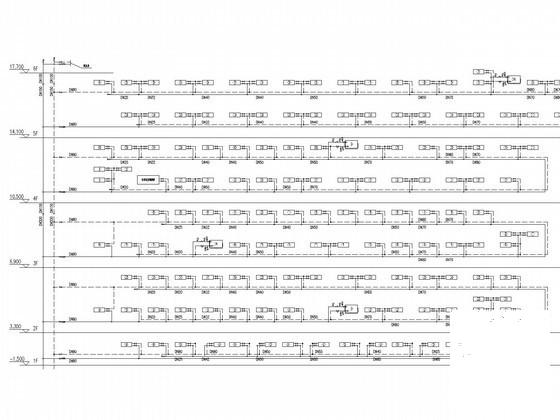

1.风系统：采用空气水空调系统和风机盘管系统....

2.水系统：空调水系统为二管制，主管采用异程系统，支管采用同程式系统...

三、通风排烟系统：

1.通风系统：病房，医生办公等房间通过外窗自然通风。地下层配电间、水泵房，屋顶电梯机房按消除余热设机械通风系统。卫生间设机械排风系统，排风量按换气次数15次/小时设计...

2.防排烟系统： 二层至四层内走道、治疗区病房设计机械排烟系统，排烟量按最大防烟分区120cmh/平米计算，排烟风机均置于上人屋面，并通过外窗自然补风。病房、医生办公等房间均通过外窗自然排烟。楼梯间通过外窗自然排烟...
