行政中心办公楼空调采暖系统设计CAD施工图纸(卫生间大样图)

  • 附件设计说明:有
  • 建筑类别:办公
  • 建筑高度类型:多层建筑
  • 图纸设计深度:施工图
  • 参考图纸:74张
  • 设计年代:近代
  • 设计内容:空调,通风,采暖,防排烟
  • 冷热源:电动压缩式冷水机组
  • 空调系统:全空气系统
  • 全空气系统:变风量
  • 水系统:定流量,变流量
  • 送风方式:散流器送风
  • 项目所在地:宁夏

附件详情

  • 设计说明书

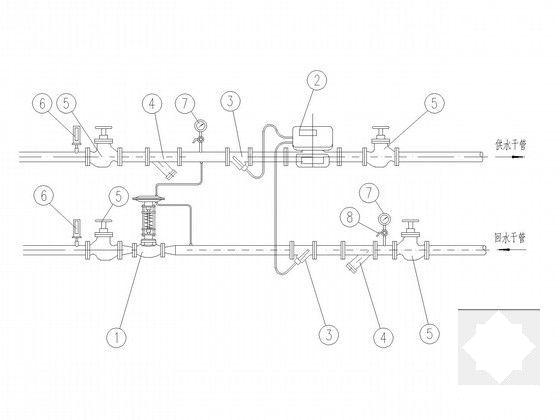

  • 热力入口装置安装图
  • 图例

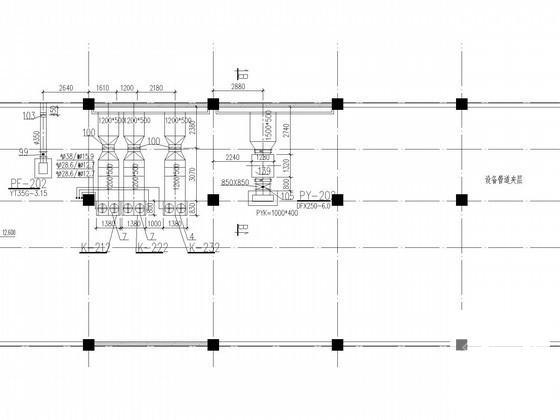

  • 地下一层通风平面

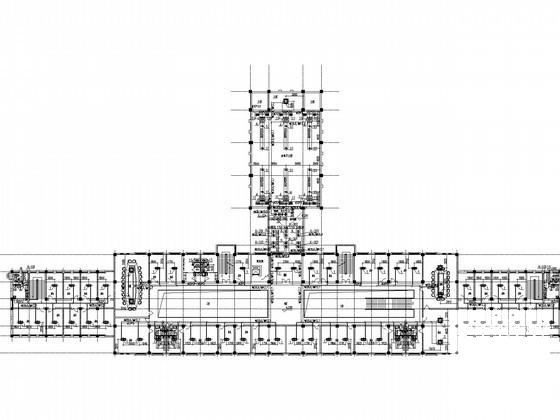

  • 空调平面图

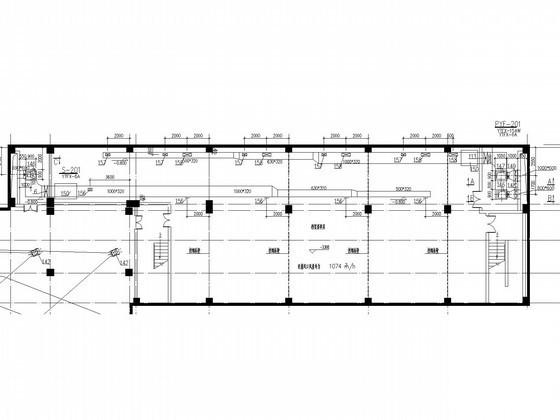

  • 夹层平面图

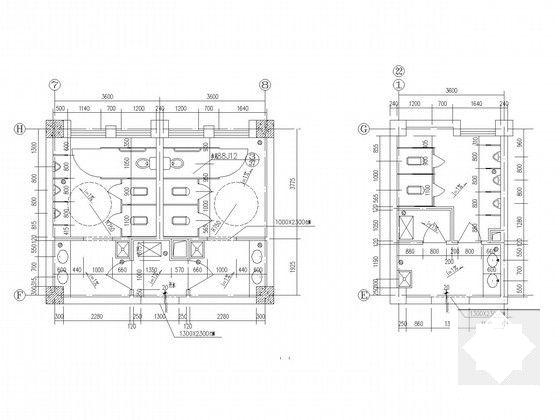

  • 卫生间大样图
  • ......

附件详情

一、项目概要:
项目位于严寒地区,为一行政文化中心的空调及采暖系统设计......
二、采暖系统:
1.采暖热媒采用95/70 °c热水,采暖建筑设计面积:29400m2。
2.采暖系统型式为双管下供下回式(地下室上供上回)。
3.散热器选用对流型散热器.......
三、空调系统:
1.1~4区和6~8区采用数码变频多联空调系统;5区采用集中式全空气变风量系统。
2.选用型螺杆式冷水机组,水系统负荷侧为变流量,冷机侧为定流量......
四、通风排烟系统:
1.5区会议中心按防火分区设有全空气空调系统。
2.卫生间均设有机械排风系统,风量按10次/时换气计算。
3.地下室需要排烟的区域均设有机械排烟系统(兼作排风系统)。平时排风,火灾时排烟......

图纸共74张。

地下一层通风平面

夹层平面图

热力入口装置安装图

卫生间大样图

空调平面图
