3层行政楼空调施工设计图纸

  • 设计详细说明:有
  • 建筑类别:办公
  • 建筑地上层数:3层
  • 参考图纸:19张
  • 设计年代:近代
  • 设计内容:空调
  • 冷热源:空气源热泵
  • 空调系统:空气-水系统
  • 水系统:同程式
  • 节点大样:风机盘管

附件详情

该资料为某行政楼空调施工图纸设计,层高共3层,冷热源选择涡旋式风冷热泵机组(YCAB240RC)三台;空调风系统为风机盘管新风系统,每层设一台空气处理机组为新风机组,将室外新风处理至室内工况;空调水系统立管采用同程式布置,每层也采用同程式布置。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

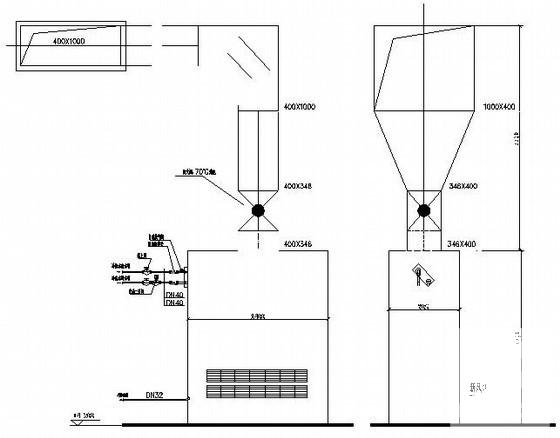

  • 空调设计图纸 - 1
    空调设计图纸 - 1

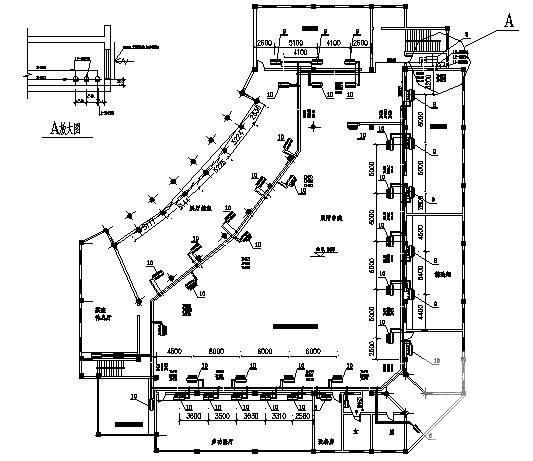

  • 空调设计图纸 - 2
    空调设计图纸 - 2

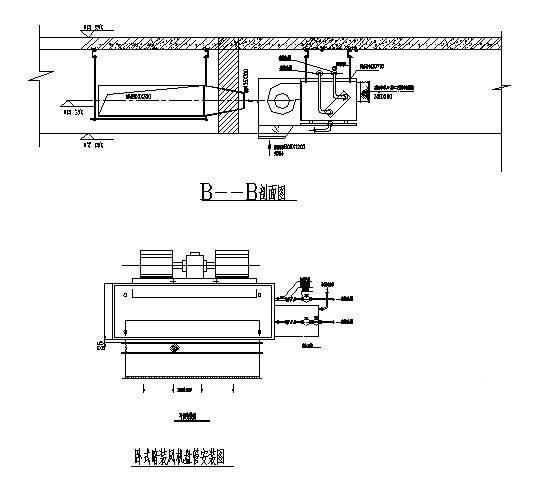

  • 空调设计图纸 - 3
    空调设计图纸 - 3

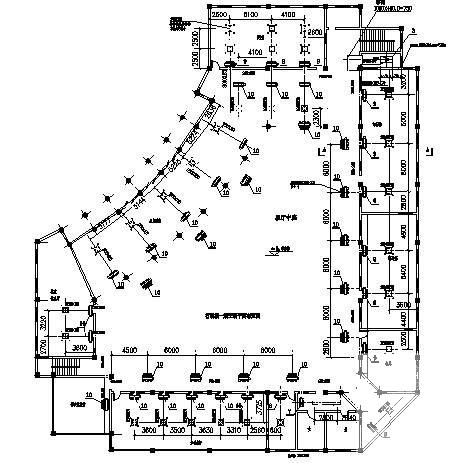

  • 空调设计图纸 - 4
    空调设计图纸 - 4
以上是部分截图,请下载附件后查看完整高清内容
