独立基础钢框架结构行政中心办公楼结构CAD施工图纸
- 建筑类别：办公
- 建筑高度类型：多层建筑
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢结构
- 钢结构：排架,轻钢结构
- 基础形式 ：独立基础
- 结构安全等级：二级
- 抗震设防烈度：8度抗震
- 风压：0.65kN/平方米
- 参考图纸：6张
附件详情
结构设计总说明、锚栓平面图、梁柱布置图、节点布置图、屋面布置图、
节点图
共6张图纸。

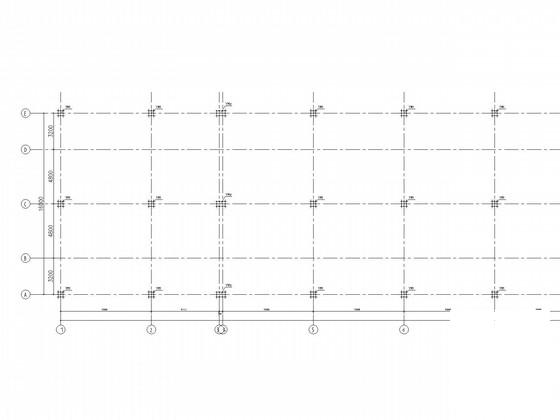

柱脚布置图
柱脚连接大样
节点详图

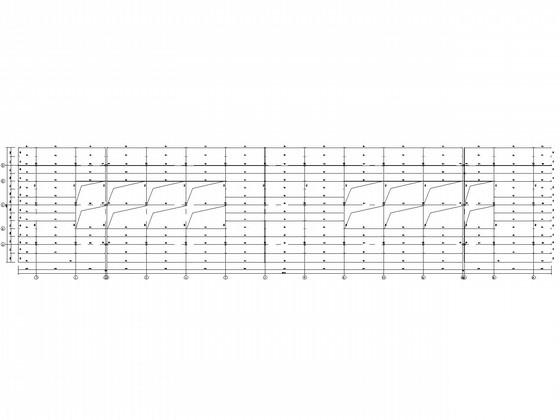

以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-
第 1 张图 -
第 2 张图 -
第 3 张图 -
第 4 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2022-11-13
- 评论次数：0
- 浏览次数：0
- 文件大小：0.39 MB
- 收藏次数：0
-
文件名称：
附件-995878977855989507577.rar
