23395平米8层医科大学学术中心空调通风施工图纸

  • 附件设计说明:有
  • 建筑类别:教育
  • 建筑高度类型:高层建筑
  • 建筑设计面积:23395平方米
  • 建筑地上层数:8层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:16张
  • 设计内容:空调,通风,防排烟
  • 冷热源:电动压缩式冷水机组,空气源热泵
  • 空调系统:全空气系统,空气-水系统
  • 水系统:单式泵,双管制
  • 送风方式:散流器送风
  • 节点大样:集分水器

附件详情

该项目为某大学工程设计-学术会议中心,地上八层(局部三层、四层),地下一层,建筑物最高点高度为36.650m 总建筑面积约为23395m2,夏季空调集中冷源为设于地下一层的两台水冷螺杆式冷水机组和设于屋顶的两台全热回收风冷热泵机组;冬季空调热源采用设于屋顶的两台全热回收风冷热泵机组。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

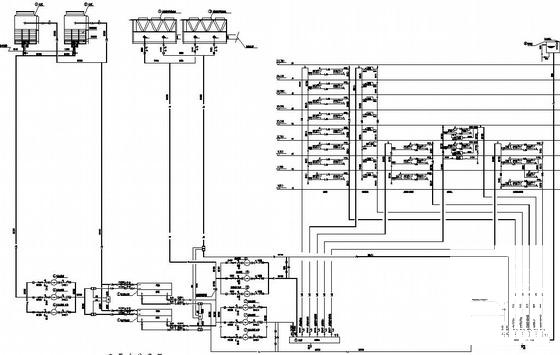

  • 大学施工图 - 1
    大学施工图 - 1

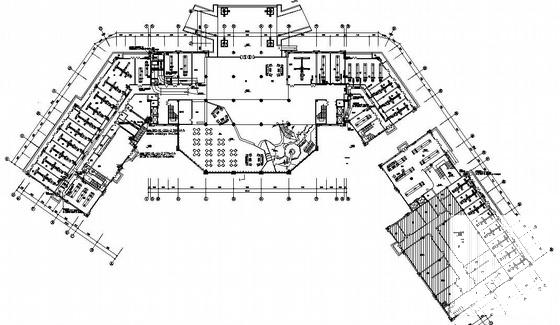

  • 大学施工图 - 2
