地下2层购物中心空调通风设计施工图纸

  • 附件设计说明:有
  • 建筑类别:商业,其他
  • 建筑地下层数:2层
  • 图纸设计深度:施工图
  • 参考图纸:12张
  • 设计年代:近代
  • 设计内容:空调,通风,防排烟
  • 冷热源:电动压缩式冷水机组,空气源热泵
  • 空调系统:全空气系统,空气-水系统
  • 项目所在地:江苏

附件详情

稿件为江苏徐州某地下购物广场空调通风设计施工图纸,建筑面积约30000平米,地下一层为商铺,地下二层为地下室人防停车库及部分设备用房。
设计内容:地下室的空调通风及防排烟设计。


,图纸共12张。


新风系统图

风机盘管供、回水接管详图

地下一层空调水管局部平面图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 购物中心设计图纸 - 1
    购物中心设计图纸 - 1

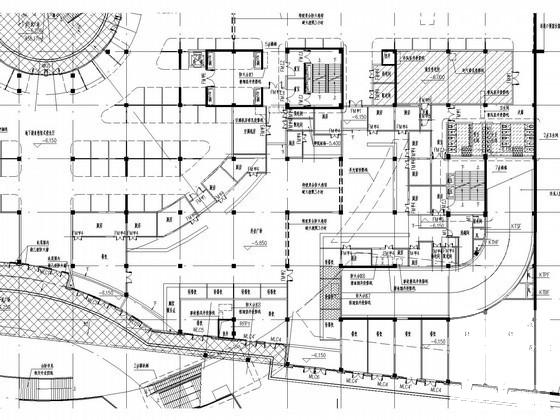

  • 购物中心设计图纸 - 2
    购物中心设计图纸 - 2
  • 购物中心设计图纸 - 3
    购物中心设计图纸 - 3
  • 购物中心设计图纸 - 4
    购物中心设计图纸 - 4
以上是部分截图,请下载附件后查看完整高清内容
