15层办公大楼空调通风设计CAD施工图纸（地下1层）

资料简介
赚取积分

附件设计说明：有
建筑类别：办公,其他
建筑高度类型：高层建筑
建筑设计面积：49331.12平方米
建筑地上层数：15层
建筑地下层数：1层
图纸设计深度：施工图
设计年代：近代
设计内容：空调,通风,防排烟,冷热源,机房
冷热源：市政热网,电动压缩式冷水机组
空调系统：全空气系统,空气-水系统
水系统：变流量
送风方式：散流器送风
节点大样：集分水器,风机盘管,空气处理机组
项目所在地：辽宁

附件详情

空调,通风及防排烟系统设计说明及图例
地下层通风及防排烟平面图
消防排烟平面图
通风,空调风系统及防排烟平面图
屋顶机房层通风,防排烟系统平面图
地下层空调水系统干管平面图
空调水系统平面图
空调机房大样图
通风空调风路系统图
空调水系统原理图
消防排烟系统原理图
消防加压送风系统原理图
主要设备及构件明细表
制冷换热系统设计说明
制冷换热系统原理图
制冷换热站工艺管道平面图
制冷换热站设备布置平面图
分集水器接管大样图
制冷换热站主要设备明细表

附件详情

稿件为辽宁某单位业务技术用房及警务技能训练基地空调通风设计全套施工图纸；总建筑面积49331.12平方米，主体建筑为十五层,地下一层,建筑总高度69.00米；该项目建筑物耐火等级为地上部分为一级,地下部分为一级。
设计内容：该大楼的空调,通风,防排烟系统设计（包括制冷换热机房设计）。

，图纸共49张。

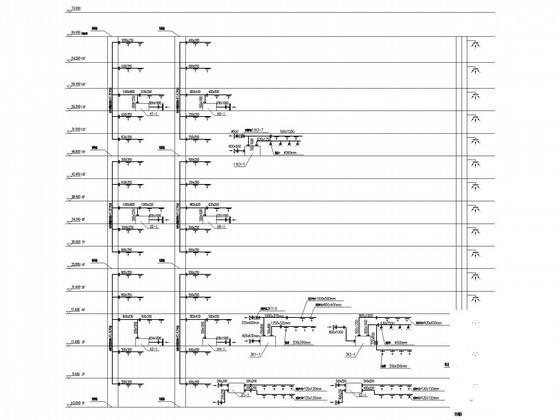

通风空调风路系统图

空调机房平面布置图

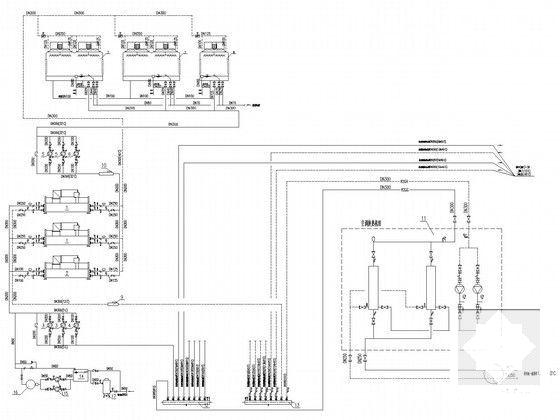

冷热源系统流程图

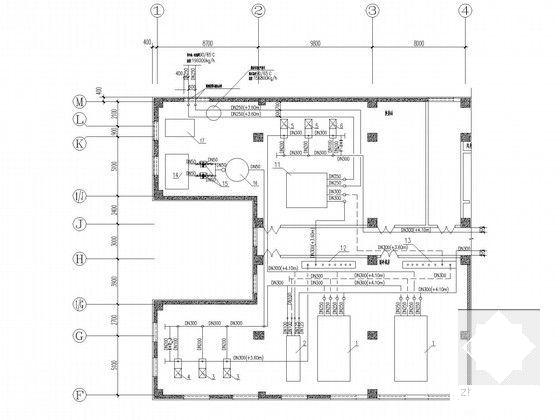

制冷换热机房管道布置平面图

空调水系统原理图

空调机组接管大样图

集水器接管大样图

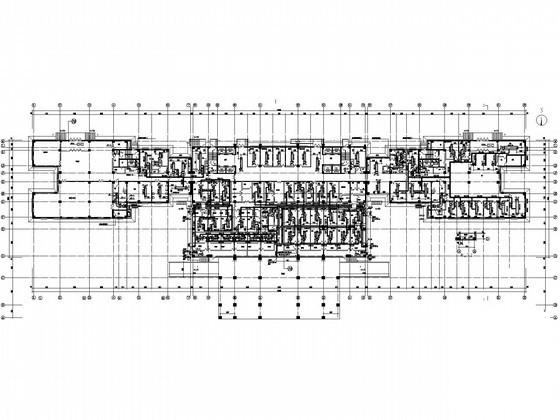

空调水系统平面图

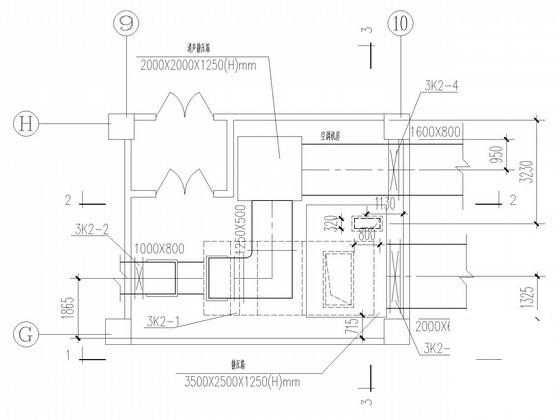

空调机房布置详图

以下是附件的其中一部分截图，共6张，您也可以搜索更多您想要的资源
