酒店展示中心暖通空调设计CAD施工图纸(地下室通风)

  • 附件设计说明:有
  • 建筑类别:办公,其他
  • 建筑高度类型:多层建筑
  • 建筑设计面积:1222平方米
  • 建筑地上层数:2层
  • 建筑地下层数:1层
  • 参考图纸:10张
  • 设计内容:空调,通风,采暖
  • 冷热源:水地源热泵
  • 空调系统:空气-水系统
  • 采暖系统:热水辐射
  • 水系统:单式泵,定流量,变流量,双管制,异程式
  • 节点大样:集分水器
  • 项目所在地:山东

附件详情

  • 暖通设计施工说明
  • 图例及设备材料表
  • 地下室通风平面图
  • 空调平面图
  • 采暖平面图
  • 空调、采暖立管系统图
  • 分集水器大样图

附件详情

稿件为青岛某温泉度假大酒店展示中心工程暖通空调设计施工图纸;地下一层,地上二层,属于低层建筑,负一层主要为设备机房;1~2层为展示中心及办公室、接待中心等。总建筑面积为1222m2.
设计内容:低温热水地面辐射采暖系统设计,空调风系统、水系统设计,通风设计。

图纸共10张。

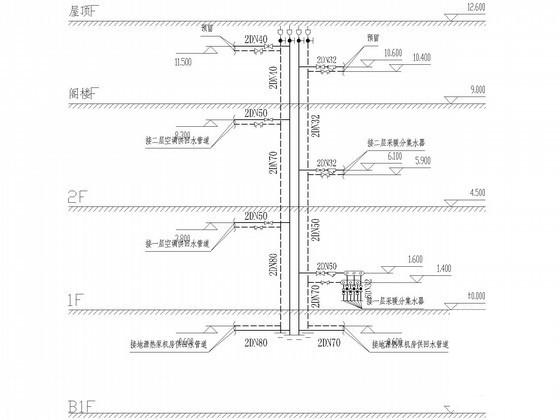

空调、采暖立管系统图

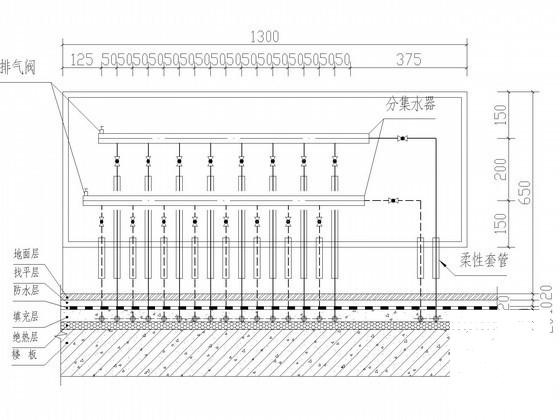

分集水器正立面图

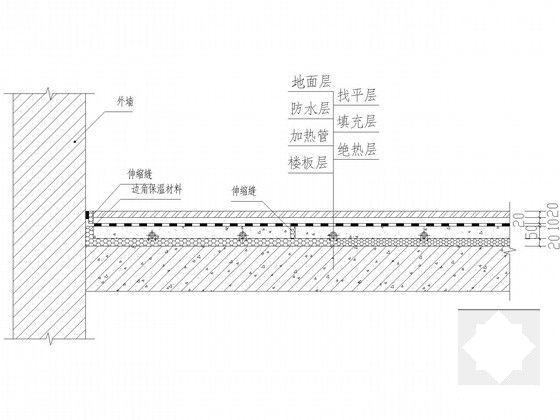

楼层辐射采暖地板的构成

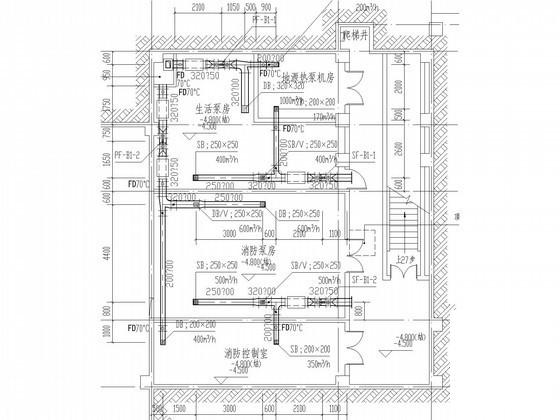

负一层通风平面

以下是附件的其中一部分截图,共5张,您也可以 搜索 更多您想要的资源
  • 酒店展示中心暖通空调设计CAD施工图纸(地下室通风) - 1
    第 1 张图
  • 酒店展示中心暖通空调设计CAD施工图纸(地下室通风) - 2
    第 2 张图
  • 酒店展示中心暖通空调设计CAD施工图纸(地下室通风) - 3
    第 3 张图
  • 酒店展示中心暖通空调设计CAD施工图纸(地下室通风) - 4
    第 4 张图
  • 酒店展示中心暖通空调设计CAD施工图纸(地下室通风) - 5
    第 5 张图
以上是部分截图,请下载附件后查看完整高清内容
