24层商务办公大楼空调通风设计施工图纸

附件详情

稿件为上海某商务大厦空调通风设计施工图纸，由国内某知名设计院设计，分为地下二层，地上共二十四层。总建筑面积为41000m2,总建筑高度为84.48m.裙房空调采用风机盘管加新风系统。主楼为公寓式办公不做中央空调，由业主按需要自行安装分体空调。
设计内容：
1. 地下车库和设备用房的通风排烟
2. 地下一层~四层的集中式空调系统
3.地下一层~四层的通风排烟系统
4.大楼的正压送风系统

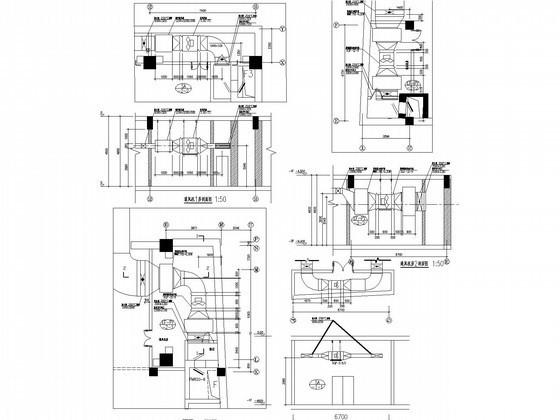

，图纸共23张。
